Härteprüfer ZHVμ

Prüfverfahren

Mikro-Vickers
Knoop

Prüflast

0,01 - 2 kg

Varianten

manuell
semi-automatisch
vollautomatisch

Normen

ISO 6507
ASTM E384
ISO 4545

Vielfalt erfüllt

Der ZHVμ Mikro-Vickers Härteprüfer deckt Vickers Härteprüfungen und Knoop Härteprüfungen gemäß ISO 6507, ISO 4545 und ASTM E384 im Prüfkraftbereich von HV0,01 bis HV2 ab. Für umfangreichere oder automatisierte Anwendungen ist die PC gesteuerte Variante des ZHVμ Mikro-Vickers Härteprüfers vollautomatisch mit HD-Software verfügbar.

Videos zum ZHVµ und der Bedienung mit HD-Software

Mit Abspielen des Videos stimmen Sie der Nutzung von Cookies sowie der Übermittlung von Daten an YouTube in die USA zu. Weitere Datenschutzhinweise

ZHVµ vollautomatisches Vickers-Härteprüfgerät

Schnelle Bildaufnahme für präzise und effiziente Härteprüfung mit der ZHµ.HD-Software

Mit Abspielen des Videos stimmen Sie der Nutzung von Cookies sowie der Übermittlung von Daten an YouTube in die USA zu. Weitere Datenschutzhinweise

Schnelles und einfaches Prüfen der Einsatzhärtetiefe mit der HD-Software

Automatische Berechnung der Einsatzhärtetiefe mit der HD-Software und einem ZHVµ Mikro-Vickers Härteprüfer

Mit Abspielen des Videos stimmen Sie der Nutzung von Cookies sowie der Übermittlung von Daten an YouTube in die USA zu. Weitere Datenschutzhinweise

Schweißnahtprüfung mit der HD-Software

Erleben Sie das intuitive und sichere prüfen einer Schweißnahtprobe mit der HD-Software und dem Mikro-Vickers Härteprüfer ZHVµ.

Vorteile & Merkmale

Vorteile und Merkmale

Laststufen mit motorischem Lastwechsel: 10, 25, 50, 100, 200, 300, 500, 1000, 2000 (in gf).
Motorischer Revolver zum Wechsel zwischen Eindringkörper und Objektiven ermöglicht automatischen Prüfablauf.
Verwechslungssicheres Werkzeug durch Revolver für vier Objektive und zwei Eindringkörper (Vickers und Knoop).
Lastaufbringung per Totgewichte gewährleistet die Wiederholbarkeit und Langzeitstabilität der Prüfkräfte.
Frei einstellbare Haltezeiten, 5 ... 60 Sekunden.
Individuelle Beleuchtungseinstellung pro Objektiv.

Vorteile der softwaregesteuerten Ausführung

Softwaregesteuerte Ausführungen für semi- bis vollautomatische Härteprüfsysteme bieten folgende weitere Vorteile:

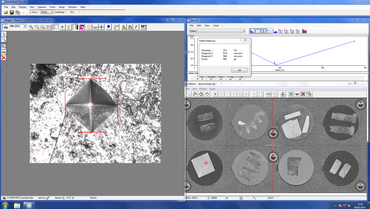

Bedienung und Steuerung des Härteprüfers durch High Definition-Software (HD).
1.3-Megapixel-USB-Kamera
Einfache und schnelle Positionierung der Prüfpunkte im Übersichtsbild.
Automatische Eindrucksvermessung mit Beleuchtungs- und Schattenkorrektur eliminiert den Bedienereinfluss bei der Bestimmung des Härtewertes.
Motorischer Kreuztisch mit Verfahrweg 100 mm x 60 mm.
Automatische Härteverlaufsprüfung.

ZHVµ Mikro-Vickers Härteprüfer und Zubehör

Manuelles ZHVµ-M Mikro-Vickers Härteprüfer

Das manuelle ZHVµ-M ist mit einem Okular zur Abmessung der Eindruckdiagonalen ausgerüstet. Die Messwerte können an die Prüfsoftware testXpert III zur weiteren Auswertung und Protokollierung übertragen werden.

ZHVµ-M Mikro-Vickers-Härteprüfgerät mit manuellem Kreuztisch

Manueller Kreuztisch zum ZHVµ-M Mikro-Vickers-Härteprüfgerät

Die Probenaufnahme bietet nur ein nach oben gerichteter Druckpunkt: ebene Ausrichtung der Probenoberfläche zu Eindringkörper und Objektiv, parallel zum Kreuztisch. Befestigung an einer bekannten Stelle auf dem Kreuztisch möglich.

Technischer Überblick

Typ	ZHVμ-M	ZHVμ-S	ZHVμ-A
Prüfung	manuell	semiautomatisch	vollautomatisch
Mikro-Vickers-Prüfkräfte	10 ... 2000 gf	10 ... 2000 gf	10 ... 2000 gf
Anzeige	Zeilendisplay	PC-Monitor¹	PC-Monitor¹
Dateneingabe	Folientastatur	PC-Tastatur¹	PC-Tastatur¹
Fokussierung	per Handrad	per Handrad	motorisch
Optik	integriertes Messmikroskop	USB-Kamera	USB-Kamera
Prüfsoftware	-	Diamond	ZHμ.HD-A
Prüfraum (Höhe x Tiefe)	150 x 150	150 x 150	150 x 150	mm
Abmessungen (H x B x T)	670 x 300 x 550	670 x 300 x 550	670 x 300 x 550	mm
Gewicht	30	30	30	kg
Anschluss	3 A einphasig, 240/120 V umschaltbar	3 A einphasig, 240/120 V umschaltbar	3 A einphasig, 240/120 V umschaltbar

Inklusive Zubehörbox und Bedienungsanleitung

PC, Monitor und Tastatur sind im Lieferumfang enthalten.
