Probenvorbereitung Kunststoff

Download
Branchen
  • Kunststoff
Einsatzgebiet
  • Probenherstellung

Eine gute Pr├╝fung beginnt mit einer guten Probe.

Standard-Probek├Ârper aus thermo und duroplastischen Formmassen werden durch Spritzgiessen oder Pressen hergestellt. Dabei werden die Materialeigenschaften durch Herstellparameter wie Druck, Temperatur und Flie├čgeschwindigkeit erheblich beeinflusst. Probek├Ârper werden durch mechanische Bearbeitung, z.B. nach ISO 2818 aus Platten oder Bauteilen entnommen.

F├╝r die Probenvorbereitung an Kunststoff bietet ZwickRoell folgenden Ger├Ąte:

  • Manueller Kerbhobel
  • Schneidepressen
  • Automatische Kerbfr├Ąse
  • Folienstreifenschneider
  • Automatisches System zur Probenvorbereitung

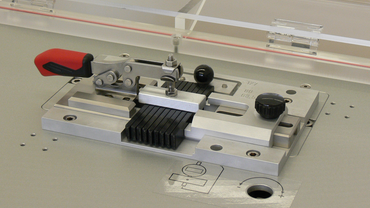

Manueller Kerbhobel

Der Kerbhobel dient ausschlie├člich zur Kerbung von Kunststoffproben nach folgenden Normen:

  • ASTM D 256
  • ASTM D 6110
  • EN ISO 179
  • EN ISO 180
  • EN ISO 8256
  • BS 7413:2002

Das Tischger├Ąt ist manuell und einh├Ąndig zu bedienen. Ein zus├Ątzliches Zustellen des Kerbmessers ist nicht erforderlich, da der Messervorschub und die Hobelbewegung ├╝ber das seitliche Handrad gleichzeitig angetrieben wird. Somit ist eine ergonomische Bedienung des Kerbhobels gew├Ąhrleistet.

Bei jeder Kurbelumdrehung f├╝hrt der Kerbhobel einen Hub des Messers im Wechsel mit einer Seitw├Ąrtsbewegung des Probenmagazins aus. Eine Rutschkupplung verhindert das Festfahren am Anschlag.

├ťber das entnehmbare Probenmagazin k├Ânnen nach ISO 179, ISO 180 und ASTM D256 gleichzeitig 4 und nach ASTM D6110 bis zu 5 Probek├Ârper gekerbt werden. Zus├Ątzlich k├Ânnen weitere Magazine ohne zus├Ątzliches Werkzeug vorbest├╝ckt werden. Das eingesetzte langlebige Kerbmesser besitzt drei Schneiden und kann schnell gewechselt werden. Bei Erreichen der nach Norm geforderten Restbreite wird der Vorschub gestoppt und die Proben k├Ânnen entnommen werden.

Vorteile

  • Ergonomische Bedienung.
  • Geringe Bet├Ątigungskr├Ąfte.
  • Wechselbares Probek├Ârpermagazin.
  • Automatisches Stoppen bei Erreichen der Restbreite.
  • Leicht zu reinigen.
  • Durch die Kopplung von Vorschub und Kerbbewegung ist die Reproduzierbarkeit auch bei wechselnden Bedienern gew├Ąhrleistet.
  • Einfach- und Doppelkerben.

Video: Manueller Kerbhobel

Der manuelle Kerbhobel dient zur Kerbung von Kunststoffproben nach Charpy oder Izod.

Technische Daten

Artikel-Nr.0770971
NormenISO 179, ISO 180, ISO 8256, ASTM D256, ASTM D6110 und BS 7413:2002
Ma├če:
H├Âhe225mm
Breite220mm
Tiefe397mm
Gewicht, ca.12,4kg
LieferumfangManueller Kerbhobel, 1 x Messer (Kerbform A, Radius 0,25 mm)
  1. Hierzu erforderlich: 1 x Probenmagazin

Schneidepressen

Schneidepressen

Anwendungsbereich
Funktionsbeschreibung
Vorteile

Anwendungsbereich

Die ZwickRoell Schneidpressen werden zur Herstellung von Probenk├Ârpern aus Gummi, Elastomeren, Weichsch├Ąumen mit einer H├Ąrte bis 85 Shore A (nach ISO 868), Kunststoff-Folien und Papier eingesetzt.

Dabei unterscheidet man im wesentlichen folgende Probenformen:

  • Rechteckproben
  • Schulterproben
  • Rundproben
  • Sonderproben

Der exponentielle Kraftverlauf zum Hub-Ende bei Kniehebel- Schneidpressen machen sie zum idealen Werkzeug f├╝r Arbeitsschritte, bei denen die volle Kraft erst am Ende des Hubes ben├Âtigt wird.

Bei ├ťberschreitung der angegebenen Shore-H├Ąrte ist eine stark verringerte Standzeit des Schneidmessers und im Extremfall sogar Besch├Ądigung zu erwarten.

Funktionsbeschreibung

Eine Schneidvorrichtung besteht aus einem Schneidmesser, einem Halter und einem Auswerfer. Das Schneidmesser aus Spezialstahl wird in einem St├╝ck geliefert. Dies gew├Ąhrleistet eine optimale Ma├čhaltigkeit, Formgenauigkeit und eine lange Standzeit.

Der in das Schneidmesser integrierte mechanische Auswerfer kann auf die zu schneidende Probendicke eingestellt werden. Nach dem Schnittvorgang wird der fertige Probenk├Ârper ausgeworfen. Dadurch wird das Verletzungsrisiko f├╝r den Bediener wie auch das Besch├Ądigungsrisiko f├╝r das Schneidmesser minimiert.

Verlieren die Schneidmesser ihre Sch├Ąrfe, k├Ânnen sie bei ZwickRoell nachgeschliffen werden.

Vorteile

  • Normgerechte Herstellung von Proben.
  • Manuelle oder pneumatische Bet├Ątigung, je nach Schneidpressentyp.
  • Flexibel einsetzbar f├╝r verschiedene Materialien mit einer H├Ąrte bis zu 85 Shore A.
  • Einfache Bedienung.
  • Hohe Bediensicherheit durch integriertes Auswerfersystem.
  • Lange Werkzeug-Standzeiten.

Verf├╝gbare Schneidepressen-Modelle

Manuelle Schneidpresse mit Exzenterhebel

  • Die manuelle Schneidpresse ZwickRoell 7101 wird ├╝ber einen Exzenterhebel bet├Ątigt.
  • Sie ist ausgelegt zur gleichzeitigen Aufnahme von bis zu 4 Schneidevorrichtungen.
  • Es k├Ânnen auch Rechteckformen bis 160 x 30 mm und Quadratformen 75 x 75 mm hergestellt werden (Option).

Manuelle Schneidpresse mit Kniehebel

  • Die manuelle Schneidpresse ZCP 020 funktioniert nach dem Kniehebel-Prinzip. Interessante Detaill├Âsungen erm├Âglichen ein exaktes, kraftsparendes und komfortables Arbeiten. Die Kniehebell├Ąnge wurde so gew├Ąhlt, dass im Anfahrbereich eine um 30 % h├Âhere Schnittkraft gegen├╝ber herk├Âmmlichen Pressen erreicht werden.
  • Diese Schneidpresse zeichnet sich durch einen besonders benutzergerechten Aufbau aus. Sie l├Ąsst sich auf jedem Arbeits- oder Labortisch aufstellen oder in optimaler H├Âhe an einer stabilen Wand montieren.
  • Zus├Ątzlich wurde besonderer Wert auf eine einfache, schnelle und genaue H├Âhenverstellung des Druckstempels zur Anpassung an die unterschiedlichen Einbauh├Âhen der verschiedenen Schneidmesser gelegt.

Pneumatische Schneidpresse

  • Die pneumatische Schneidpresse ZwickRoell 7108 erm├Âglicht h├Âhere Schnittkr├Ąfte.
  • Eine Zwei-Hand-Bedienung mit Sicherheitsschaltung und die Aufnahmeteile f├╝r die Schneidmesser geh├Âren zur Standardausf├╝hrung.

Technische Daten

TypExzenterschneidpresse 7101ZCP 0207108
Artikel-Nr.0714463898191081233
Druckkraft152035kN
Abstand zwischen Tisch und Stempel, max.-105 ... 15593
Ausladung60125110mm
Gr├Â├če des Auflagentisches120 x 200250 x 250350 x 215mm
Druckluftanschluss--6
Ma├če:
Tiefe330350450mm
Breite330250550mm
H├Âhe450540 ... 755652mm
Gewicht, ca.505575kg
  1. bei 1 mm Stempelhub

Automatische Kerbfr├Ąse

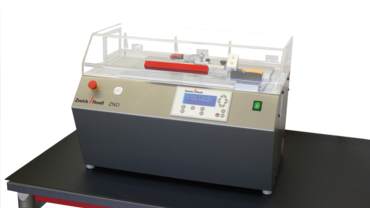

Automatische Kerbfr├Ąse

Anwendungsbereich
Funktionsbeschreibung
Vorteile

Anwendungsbereich

Die ZwickRoell Kerbfr├Ąse ZNO 2010 dient zur Kerbung von Kunststoffproben nach den Normen ASTM D 256, ASTM D 6110, EN ISO 179, EN ISO 180 und EN ISO 8256 (Charpy- und Izod-Pr├╝fungen).

Studien haben gezeigt, dass die genaue Positionierung der Kerbe und deren Dimensionierung Einfluss auf die gemessene Arbeit haben. Deshalb ist auf eine korrekte Kerbung genauestens zu achten.

Die Kombination aus einem stabilen Aufbau sowie sicherer und einfacher Bedienung machen die ZwickRoell Kerbfr├Ąse zum idealen Werkzeug, um gekerbte Proben aus allen Arten von Kunststoffen herzustellen.

Funktionsbeschreibung

Mittels eines Fr├Ąskopfes wird auf einer Seite der Probe eine V-f├Ârmige Kerbe eingearbeitet. Die wichtigsten Merkmale sind der Radius und die Probenrestbreite im Kerbgrund.

Die Proben werden zu einem Paket gespannt und in einem Zug gekerbt.

Zur Pr├╝fung der Kerbtiefe steht eine optionale Messeinrichtung zur Verf├╝gung.

Die gesamte Fr├Ąse ist nach g├╝ltigen CE-Bestimmungen ausgef├╝hrt.

F├╝r unterschiedliche Materialien und Kerbradien stehen verschiedene Fr├Ąser zur Verf├╝gung, die bequem auszuwechseln sind.

Vorteile

  • Stufenloses Einstellen der Schnitt- und Vorschubgeschwindigkeit.
  • Das bedienerfreundliche Display erm├Âglicht das schnelle Einstellen neuer Parameter.
  • Manuelle Kerbtiefeneinstellung ├╝ber Feingewinde.
  • Sicherheitshaube aus Plexiglas.
  • In der Schnellspannvorrichtung werden die Proben einfach und sicher fixiert.
  • Einzahn-polykristalliner Diamant-Fr├Ąser zur optimalen Kerbherstellung.
  • Anschluss f├╝r externe Druckluft zur Probenk├╝hlung.
  • Optional: Digitales Messger├Ąt zur Pr├╝fung der Kerbtiefe.

Technische Daten

TypZNO 2010
Artikel-Nr.035841
Werkzeug:
Durchmesser63mm
Vorschubgeschwindigkeit70 ... 500mm/min
Vorschub:
Vorschubl├Ąnge80mm
Drehzahl200 ... 1000U/min
Druckluftanschluss (K├╝hlung), max.8bar
Elektrischer Anschluss230 / 50/60 / 2,5V/Hz/kVA
Abmessungen (H x B x T)430 x 640 x 440mm
Gewicht, ca.45kg

Folienstreifenschneider

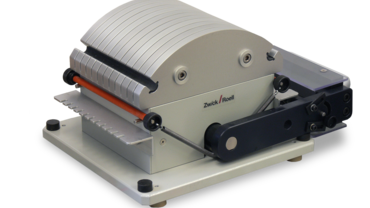

Folienstreifenschneider

Anwendungsbereich
Funktionsbeschreibung

Anwendungsbereich

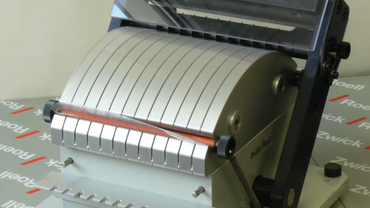

Mit dem ZwickRoell Folienstreifenschneider werden aus etwa DIN A 4 gro├čen Folien bis zu 10 parallele Probenstreifen in einem Arbeitsgang hergestellt. Diese Probenstreifen dienen der normgerechten Durchf├╝hrung von Zugfestigkeitsversuchen an Folien.

Funktionsbeschreibung

Die Bedienung des ZwickRoell Folienstreifenschneiders ist einfach und bequem.

Dank der zweifach schneidenden und verstellbaren Messerleiste kann sowohl in Richtung Bediener als auch in entgegengesetzter Richtung gearbeitet werden.

Die zu schneidende Folie wird faltenfrei ├╝ber die gew├Âlbte Klemmfl├Ąche gezogen und mittels der gummierten Klemmleiste in der Klemmnut an Vorder- und R├╝ckseite des Ger├Ątes befestigt. Der Schneidvorgang wird durch eine einfache Hebelbewegung des Griffes am Schwenkrahmen in die gew├╝nschte Richtung ausgef├╝hrt.

Abh├Ąngig von der Ausgangsbreite der Folie werden w├Ąhrend eines Schneidvorgangs maximal 10 Folienstreifen geschnitten.

Die Einbauposition der Schneidmesser im Schwenkrahmen gew├Ąhrleistst eine sichere und verletzungsfreie Bedienung des Folienstreifenschneiders.

Technische Daten

TypFolienstreifenschneiderFolienstreifenschneiderFolienstreifenschneider
Artikel-Nr.377850022316377851
Ger├Ąteabmessungen:
L├Ąnge420420420mm
Breite290290290mm
H├Âhe220220220mm
H├Âhe mit schwenkbarer Messerleiste340340340mm
Streifenl├Ąnge, etwa230230230mm
Streifenbreite1012.715mm
Schnittartzweiseitigzweiseitigzweiseitig
Foliendicke, materialabh├Ąngig0,002 ... 0,90,002 ... 0,90,002 ... 0,9mm
LackierungGrau RAL 7035Grau RAL 7035Grau RAL 7035
Umgebungstemperatur+ 16 ... + 35 + 16 ... + 35+ 16 ... + 35┬░C
Luftfeuchte20 % bis 60 % nicht betauend20 % bis 60 % nicht betauend20 % bis 60 % nicht betauend
Gewicht, ca.292929kg

Automatisches System zur Probenvorbereitung

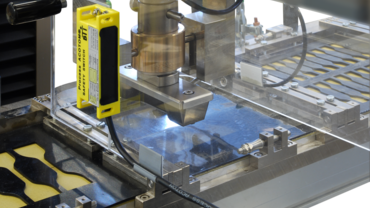

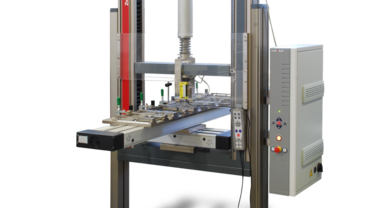

Bei der automatischen Probenstanze wird eine Material-Pr├╝fmaschine 10 kN mit motorischem XY-Tisch verwendet. Eine Schutzvorrichtung um das Stanzwerkzeug und die Fahrtraverse sch├╝tzt den Bediener. Die Probenplatten werden auf den motorisch verfahrbaren XY-Tisch aufgebracht und mit Schnellspannern fixiert. Nach Start der Anlage werden je nach Pr├╝f- bzw. Stanzprogramm die Probek├Ârper in unterschiedlichen Positionen aus den Platten ausgestanzt. Das Stanzwerkzeug selber ist mit einem automatischen Auswerfer ausger├╝stet.

Die Probenform ist abh├Ąngig vom eingebauten Stanzwerkzeug. Es ist m├Âglich, verschiedene Stanzwerkzeuge - ganz nach Ihren Anforderungen - zu verwenden. Der Wechsel des Stanzwerkzeuges erfolgt manuell.
