Xforce Kraftaufnehmer

Kraftbereich

5 N- 250 kN

Genauigkeitsklasse

ISO 7500-1

Besonderheit

Ein Kraftaufnehmer für zwei Prüfplätze

Patentierte Xforce Kraftaufnehmer - exklusiv bei ZwickRoell

Xforce Kraftaufnehmer sind für Zugprüfungen, Druckprüfungen und Biegeprüfungen sowie für zyklische Prüfungen mit Nulldurchgang optimal einsetzbar. Die hochgenauen, patentierten Xforce Kraftaufnehmer von ZwickRoell werden für alle Lastrahmen-Reihen eingesetzt. Hier machen wir keine Abstriche.

Alle Xforce-Kraftaufnehmer zeichnen sich durch eine sehr geringe Empfindlichkeit gegen parasitäre Einflüsse aus wie Querkräfte, Biegemomente, Torsionsmomente, Temperaturschwankungen.
Xforce-Kraftaufnehmer sind sehr stabil und können Kräften bis 300 % der Nennkraft ohne Bruch und bis zu 150 % der Nennkraft ohne Nullpunktverschiebung standhalten.
Die intelligenten Kraftaufnehmer verfügen über ein einzigartiges elektronisches Identifikationssystem, das auf internen EEPROM gespeichert ist.
Xforce-Kraftaufnehmer erfüllen alle 5 Kriterien der Genauigkeitsklassen nach ISO 7500-1 in einem sehr großen Messbereich.
Xforce-Kraftaufnehmer basieren auf einem patentierten mechanischen Aufbau und sind sehr querkraftunempfindlich.

Kraftaufnehmer Xforce auf einen Blick

Xforce-Kraftaufnehmer sind für Zugprüfungen, Druckprüfungen und Biegeprüfungen sowie für zyklische Prüfungen mit Nulldurchgang optimal einsetzbar.

Patentierte Xforce-Kraftaufnehmer - exklusiv bei ZwickRoell

Vorteile & Merkmale Kraftaufnehmer Xforce

Das Herz des Prüfsystems

Die Beschaffenheit der Xforce Kraftaufnehmer schafft die Voraussetzung für zuverlässige, interpretierbare Prüfergebnisse. Damit dieses Herzstück optimal in das Prüfsystem integriert ist, hat ZwickRoell eine eigene Kraftaufnehmer-Reihe auf dem Markt: Xforce P (Precision), Xforce HP (High Precision) und Xforce K.

Xforce P sind sehr genaue Kraftaufnehmer für den Einsatz bei Prüfungen, bei denen keine großen Querkräfte auftreten. Dazu gehören viele Zugversuche (nicht z.B. an Scherproben), aber auch Druck- und Biege und Bauteilprüfungen, bei denen keine großen Querkräfte, Biege- und Torsionsmomente auftreten.
Xforce HP und Xforce K unterscheiden sich zu den Xforce P Kraftaufnehmern in erster Linie durch Ihren größeren Meßbereich und die geringere Empfindlichkeit gegen parasitäre Einflüsse wie zum Beispiel Biegemomente, Torsionsmomente und Temperaturschwankungen. Sie eignen sich optimal für alle statischen Zug-, Druck- und Biegeprüfungen und natürlich genauso für schwellende, oder zyklische Prüfungen mit Nulldurchgang.
Jeder Kraftaufnehmer wird vor der Auslieferung zusammen mit der Prüfmaschine, ihrem Antrieb und der Mess- und Steuerelektronik als gesamtes System kalibriert. Dies wird in dem mitgelieferten Werks-Kalibrierschein dokumentiert.

Alle Komponenten aus einer Hand: ZwickRoell entwickelt und produziert alle Systemkomponenten selbst: Die Prüfsoftware testXpert III, die Mess- und Steuerelektronik testControl, Xforce Kraftaufnehmer sowie alle mechanischen Komponenten.

Selbstidentifizierende Sensorstecker

Die intelligenten Kraftaufnehmer verfügen über ein einzigartiges elektronisches Identifikationssystem, das auf internem EEPROM gespeichert ist.

Die Prüfsoftware testXpert III erkennt automatisch die Art und die Eigenschaften des Sensors.
Kraft- und Wegbegrenzungen werden automatisch eingelesen.
Sensorüberlastungen werden zusammen mit dem Datum im EEPROM gespeichert.

Kalibrierung und Genauigkeit nach ISO 7500-1

ISO 7500 Metallische Werkstoffe - Prüfung von statischen einachsigen Prüfmaschinen, setzt sich zusammen aus zwei Teilen:

ISO 7500-1: Zug- und Druckprüfmaschinen - Prüfung und Kalibrierung der Kraftmesseinrichtung
ISO 7500-2: Zeitstandprüfmaschinen für Zugbeanspruchung - Prüfung der Prüfkraft

ISO 7500-1 beinhaltet Allgemeines zu Anforderungen und zur Prüfung und Kalibrierung von Zug-, Druck- und Biegeprüfmaschinen; Federprüfmaschinen und Schwingprüfmaschinen.

Systemkalibrierung

Jeder Kraftaufnehmer wird vor der Auslieferung zusammen mit dem Prüfsystem, dessen Antrieb und der Mess- und Steuerelektronik als gesamtes System kalibriert. Dies wird im mitgelieferten Werks-Kalibrierschein dokumentiert.

Großer Messbereich

Der große Messbereich erübrigt häufig die Anschaffung eines zweiten Kraftaufnehmers. Dadurch entfallen Anschaffungs- und jährliche Kalibrierkosten.
Auch bei großen Vorlasten durch schwere Prüfwerkzeuge oder Probenhalter ist noch fast der gesamte Messbereich der Kraftaufnehmer nutzbar. Wenn das Gewicht der Prüfwerkzeuge 45 % der Nennkraft ausmacht, kann der Kraftaufnehmer immer noch die volle Nennkraft nutzen.

Ausgezeichnete Linearität

Die Genauigkeit der Kraftaufnehmer Xforce HP und Xforce K ist sehr hoch.
Die Kraftaufnehmer Xforce HP und Xforce K (ab 200 N) bieten in Verbindung mit der Elektronik testControl II typischerweise eine deutlich bessere Linearität (= relative Anzeigeabweichung) als es die ISO 7500 fordert.
Bereits ab 0,1 % der Nennkraft wird mit einer maximalen Anzeigeabweichung von 1 % des Messwerts gemessen. Ab 0,4 % der Nennkraft beträgt die maximale Anzeigeabweichung 0,25 % des Messwerts.

Überlastsicherung, Kraftgrenze & Gebrauchskraft

Xforce-Kraftaufnehmer sind sehr stabil. Sie können Kräften bis 300 % der Nennkraft ohne Bruch und bis zu 150 % der Nennkraft ohne Nullpunktverschiebung standhalten. Daher sind Überlastsicherungen wie vorgespannte Federpakete, mechanische Anschläge oder Lenker zur Querkraftaufnahme meist überflüssig.
Durch Software- und Hardware-Endschalter lässt sich der Verfahrbereich der Traverse begrenzen. So werden Kraftaufnehmer und Prüfwerkzeuge geschützt.
In testXpert III lassen sich Kraftgrenzen einstellen, die zur automatischen Abschaltung des Prüfsystems und damit zum Schutz des Kraftaufnehmers dienen.

testcontrol-tc-ii-hydraulik-ph-typ-8803-schutzeinrichtung-offen-fo

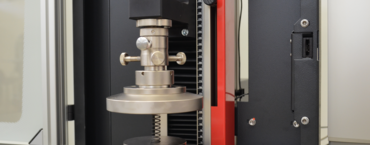

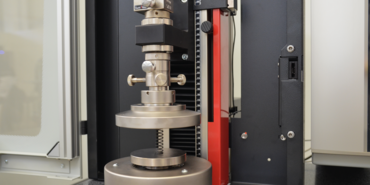

Einfaches mechanisches Stecksystem, auch für zwei Steckplätze

Alle Kraftaufnehmer sind mit einem passgenauen Anschlussbolzen ausgestattet, damit Probenhalter und Prüfwerkzeuge schnell, spielfrei und optimal zur Prüfachse ausgerichtet eingesetzt werden können.
Referenzpositionen (z. B. Prüfwerkzeugabstand) werden nur einmal vom Bediener eingerichtet und im Prüfplatz der Prüfsoftware testXpert III gespeichert. Nach jedem Wechsel des Prüfwerkzeugs wird diese Referenzposition wieder automatisch und exakt erreicht. Komfortabler geht´s nicht!
Bei Xforce K-Kraftaufnehmern kann optional ein zweiter Anschlussbolzen angebracht werden. Dies ermöglicht den Einsatz in zwei Prüfräumen.

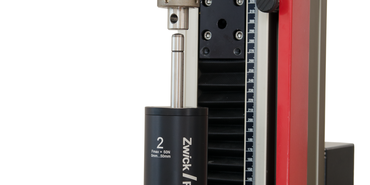

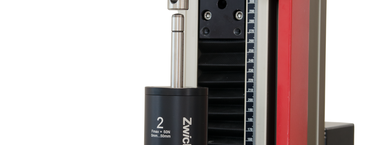

Daily Check Vorrichtung

Die Daily Check Vorrichtung dient zur Überprüfung von Kraftaufnehmern bis 500 N. Die Vorrichtug erkennt systematische Fehler in Druck- und Zugrichtung im Kraftaufnehmer.

Mehr zu der Daily Check Vorrichtung

Kraftmesssystem Xforce mit Nachlaufsicherung

Bei Prüfungen in Druckrichtung werden die Kraftaufnehmer vom Typ Xforce HP durch einen mechanischen Überlastschutz und eine integrierte Nachlaufsicherung geschützt.

Mehr zur Nachlaufsicherung

Technischer Überblick Kraftaufnehmer Xforce

Wenn mehrere Kraftaufnehmer eingesetzt werden oder bei häufigem Wechsel von Kraftaufnehmern empfehlen wir die Option "Anschluss über Anschlussbolzen".

Dies bringt Flexibilität und Zeitersparnis.
Dadurch werden die Kabel der Kraftaufnehmer beim Ein- und Ausschrauben nicht unnötig belastet.
Die Ausrichtung zur Prüfachse ist über das Stecksystem besser als über die übliche Gewindebefestigung.
Referenzpositionen für unterschiedliche Prüfaufbauten werden automatisch wieder erreicht. Bei der Gewindebefestigung ändern sich die Referenzpositionen in Abhängigkeit von den eingedrehten Gewindegängen.

Eigenschaften je Kraftbereich Kraftaufnehmer Xforce

Kraftaufnehmer	5	10	20	50	100	N
Artikel-Nr.	057091	060253	060256	060257	060258
Artikel-Nr. für ProLine	063919¹	063920¹	063921¹	063922¹	063923¹
Nennkraft F_nom	5	10	20	50	100	N
Nennkraft F_nom [lbf]	1,12	2,25	4,5	11,24	22,48	lbf
Genauigkeit
Genauigkeitsklasse 1 (ab 0,4 % von F_nom)	0,02²	0,04²	0,08	0,2	0,4	N
Genauigkeitsklasse 0,5 (ab 2 % von F_nom)	0,1	0,2	0,4	1,0	2,0	N
Maße
Einbauhöhe	55	55	55	55	55	mm
Anschluss
Anschlussgewinde	M28x1,5	M28x1,5	M28x1,5	M28x1,5	M28x1,5
	Ø8	Ø8	Ø8	Ø8	Ø8	mm
Einflüsse/Grenzwerte
Grenzbiegemoment	0,7³	1,0³	1,3³	2,0³	3,0³	Nm
Grenzdrehmoment	10,0⁴	10,0⁴	10,0⁴	10,0⁴	10,0⁴	Nm

Nur in Kombination mit einem ProLine-Lastrahmen. Bitte Hinweis dazu beachten.
Um den erweiterten Messbereich beim Xforce 5 N und 10 N kalibrieren und nutzen zu können, müssen entsprechende Umgebungs- und Betriebsbedingungen gegeben sein. Dies ist im Wesentlichen ein Aufstellort ohne Erschütterungen. Genauere Angaben sind in der Betriebsanleitung und den Aufstellbedingungen zu finden.
Maximale Biegemomente Mb bei in Messrichtung unbelastetem Kraftaufnehmer. Bei gleichzeitiger Belastung mit Nennlast sind die Werte zu halbieren.
Unbelastet. Bei gleichzeitiger Belastung mit Nennlast sind diese Werte zu halbieren.

Kraftaufnehmer	0,2	0,5	0,5	1	kN
Artikel-Nr.	011563	011562	057993	011560
Artikel-Nr. für ProLine	018542¹	018540¹	058423¹	018539¹
Nennkraft F_nom	0,2	0,5	0,5	1	kN
Nennkraft F_nom [lbf]	45	112	112	225	lbf
Genauigkeit
Genauigkeitsklasse 1 (ab 0,4 % von F_nom)	0,8	2,0	2,0	4,0	N
Genauigkeitsklasse 0,5 (ab 2 % von F_nom)	4,0	10,0	10,0	20,0	N
Maße
Einbauhöhe	55	55	61	61	mm
Anschluss
Anschlussgewinde	M28x1,5	M28x1,5	M28x1,5	M28x1,5
	8	Ø8	Ø20	Ø20²	mm
Einflüsse/Grenzwerte
Grenzbiegemoment	2 (3)³⁴	5 (7)³⁴	5 (7)³⁴	15 (17)³⁴	Nm
Grenzdrehmoment	5 (14)⁵⁴	7 (35)⁵⁴	7 (35)⁵⁴	17 (50)⁵⁴	Nm

Nur in Kombination mit einem ProLine-Lastrahmen. Bitte Hinweis dazu beachten.
Mit den Xforce-Kraftaufnehmern wurde der Durchmesser des Anschlussbolzens beim Kraftaufnehmer 1 kN von 8 auf 20 mm umgestellt!
Maximale Biegemomente Mb bei in Messrichtung unbelastetem Kraftaufnehmer. Bei gleichzeitiger Belastung mit Nennlast sind die Werte zu halbieren.
Die Werte beziehen sich auf die Grenzmomente des Anschlusssystems. Bei Überschreitung dieser ist eine erneute Kalibrierung notwendig. In Klammern stehen die Werte bezogen auf die Grenzmomente der Messzelle.
Unbelastet. Bei gleichzeitiger Belastung mit Nennlast sind diese Werte zu halbieren.

Kraftaufnehmer	2,5	5	10	10	20	kN
Artikel-Nr.	011558	011556	017955	011554	017907
Artikel-Nr. für ProLine	018538¹	018537¹	-	018536¹	019242¹
Nennkraft F_nom	2,5	5	10	10	20	kN
Nennkraft F_nom [lbf]	562	1124	2248	2248	4496	lbf
Genauigkeit
Genauigkeitsklasse 1 (ab 0,4 % von F_nom)	10	20	40	40	80	N
Genauigkeitsklasse 0,5 (ab 2 % von F_nom)	50	100	200	200	400	N
Maße
Einbauhöhe	61	61	54	70	66	mm
Anschluss
Anschlussgewinde	M28x1,5	M28x1,5	-	M28x1,5	-
Anschlussflansch	-	-	Flansch 1²	-	Flansch 1²
	Ø20	Ø20	Ø20	Ø20	Ø36	mm
Einflüsse/Grenzwerte
Grenzbiegemoment	30 (34)³⁴	50 (58)³⁴	80 (115)³⁴	80 (115)³⁴	250 (460)³⁴	Nm
Grenzdrehmoment	17 (80)⁵⁴	17 (130)⁵⁴	17 (200)⁵⁴	17 (200)⁵⁴	250 (1500)⁵⁴	Nm

Nur in Kombination mit einem ProLine-Lastrahmen. Bitte Hinweis dazu beachten.
Flansch 1 = Teilkreis 115 mm, Flansch 2 = Teilkreis 220 mm.
Maximale Biegemomente Mb bei in Messrichtung unbelastetem Kraftaufnehmer. Bei gleichzeitiger Belastung mit Nennlast sind die Werte zu halbieren.
Die Werte beziehen sich auf die Grenzmomente des Anschlusssystems. Bei Überschreitung dieser ist eine erneute Kalibrierung notwendig. In Klammern stehen die Werte bezogen auf die Grenzmomente der Messzelle.
Unbelastet. Bei gleichzeitiger Belastung mit Nennlast sind diese Werte zu halbieren.

Kraftaufnehmer	30	50	100	150	kN
Artikel-Nr.	017908	017909	017910	017911
Artikel-Nr. für ProLine	019246¹	019248¹	019254¹	-
Nennkraft F_nom	30	50	100	150	kN
Nennkraft F_nom [lbf]	6744	11240	22481	33721	lbf
Genauigkeit
Genauigkeitsklasse 1 (ab 0,4 % von F_nom)	120	200	400	600	N
Genauigkeitsklasse 0,5 (ab 2 % von F_nom)	600	1000	2000	3000	N
Maße
Einbauhöhe	66	66	104	104	mm
Anschluss
Anschlussflansch	Flansch 1²	Flansch 1²	Flansch 2²	Flansch 2²
	Ø36	Ø36	Ø60	Ø60	mm
Einflüsse/Grenzwerte
Grenzbiegemoment	250 (500)³⁴	250 (650)³⁴	3500 (4500)³⁴	4000 (5000)³⁴	Nm
Grenzdrehmoment	250 (1800)⁵⁴	250 (3000)⁵⁴	6500 (10000)⁵⁴	5800 (12500)⁵⁴	Nm

Nur in Kombination mit einem ProLine-Lastrahmen. Bitte Hinweis dazu beachten.
Flansch 1 = Teilkreis 115 mm, Flansch 2 = Teilkreis 220 mm.
Maximale Biegemomente Mb bei in Messrichtung unbelastetem Kraftaufnehmer. Bei gleichzeitiger Belastung mit Nennlast sind die Werte zu halbieren.
Die Werte beziehen sich auf die Grenzmomente des Anschlusssystems. Bei Überschreitung dieser ist eine erneute Kalibrierung notwendig. In Klammern stehen die Werte bezogen auf die Grenzmomente der Messzelle.
Unbelastet. Bei gleichzeitiger Belastung mit Nennlast sind diese Werte zu halbieren.

Kraftaufnehmer	5	10	20	50	100	N
Artikel-Nr.	063924	063925	063926	060259	060260
Artikel-Nr. für ProLine	063927¹	063929¹	063930¹	063932¹	063933¹
Nennkraft F_nom	5	10	20	50	100	N
Nennkraft F_nom [lbf]	1,12	2,25	4,5	11,24	22,48	lbf
Genauigkeit
Genauigkeitsklasse 1 (ab 0,2 % von F_nom)	-	0,02²	0,04	0,1	0,2	N
Genauigkeitsklasse 1 (ab 0,4 % von F_nom)	0,02²	-	-	-	-	N
Genauigkeitsklasse 0,5 (ab 1 % von F_nom)	0,05	0,1	0,2	0,5	1,0	N
Maße
Einbauhöhe	55	55	55	55	55	mm
Anschluss
Anschlussgewinde	M28x1,5	M28x1,5	M28x1,5	M28x1,5	M28x1,5
	Ø8	Ø8	Ø8	Ø8	Ø8	mm
Einflüsse/Grenzwerte
Grenzbiegemoment	6,0³	6,0³	6,0³	6,0³	6,0³	Nm
Grenzdrehmoment	10,0⁴	10,0⁴	10,0⁴	10,0⁴	10,0⁴	Nm

Nur in Kombination mit einem ProLine-Lastrahmen. Bitte Hinweis dazu beachten.
Um den erweiterten Messbereich beim Xforce 5 N und 10 N kalibrieren und nutzen zu können, müssen entsprechende Umgebungs- und Betriebsbedingungen gegeben sein. Dies ist im Wesentlichen ein Aufstellort ohne Erschütterungen. Genauere Angabenn finden Sie in der Betriebsanleitung und den Aufstellbedingungen.
Maximale Biegemomente Mb bei in Messrichtung unbelastetem Kraftaufnehmer. Bei gleichzeitiger Belastung mit Nennlast sind die Werte zu halbieren.
Unbelastet. Bei gleichzeitiger Belastung mit Nennlast sind diese Werte zu halbieren.

Kraftaufnehmer	0,2	0,2	0,5	0,5	1	kN
Artikel-Nr.	011571	052697	011570	057991	011569
Artikel-Nr. für ProLine	018548¹	-	018547¹	058424¹	018546¹
Nennkraft F_nom	0,2	0,2	0,5	0,5	1	kN
Nennkraft F_nom [lbf]	45	45	112	112	225	lbf
Genauigkeit
Genauigkeitsklasse 1 (ab 0,2 % von F_nom)	0,4	0,4	1,0	1,0	2,0	N
Genauigkeitsklasse 0,5 (ab 1 % von F_nom)	2,0	2,0	5,0	5,0	10,0	N
Maße
Einbauhöhe	55,3	66	55,3	61	61	mm
Anschluss
Anschlussgewinde	M28x1,5	M28x1,5	M28x1,5	M28x1,5	M28x1,5
	Ø8	Ø20	Ø8	Ø20	Ø20²	mm
Einflüsse/Grenzwerte
Grenzbiegemoment	2 (3)³⁴	2,0³	5 (7)³⁴	5 (7)³⁴	15 (17)³⁴	Nm
Grenzdrehmoment	5 (14)⁵⁴	5,0⁵	7 (35)⁵⁴	7 (35)⁵⁴	17 (50)⁵⁴	Nm

Nur in Kombination mit einem ProLine-Lastrahmen. Bitte Hinweis dazu beachten.
Mit den Xforce-Kraftaufnehmern wurde der Durchmesser des Anschlussbolzens beim Kraftaufnehmer 1 kN von 8 auf 20 mm umgestellt!
Maximale Biegemomente Mb bei in Messrichtung unbelastetem Kraftaufnehmer. Bei gleichzeitiger Belastung mit Nennlast sind die Werte zu halbieren.
Die Werte beziehen sich auf die Grenzmomente des Anschlusssystems. Bei Überschreitung dieser ist eine erneute Kalibrierung notwendig. In Klammern stehen die Werte bezogen auf die Grenzmomente der Messzelle.
Unbelastet. Bei gleichzeitiger Belastung mit Nennlast sind diese Werte zu halbieren.

Kraftaufnehmer	2,5	5	10	10	kN
Artikel-Nr.	011568	011566	017953	011565
Artikel-Nr. für ProLine	018545¹	018544¹	018554¹	018543¹
Nennkraft F_nom	2,5	5	10	10	kN
Nennkraft F_nom [lbf]	562	1124	2248	2248	lbf
Genauigkeit
Genauigkeitsklasse 1 (ab 0,2 % von F_nom)	5,0	10,0	20,0	20,0	N
Genauigkeitsklasse 0,5 (ab 1 % von F_nom)	25,0	50,0	100,0	100,0	N
Maße
Einbauhöhe	61	61	54	70	mm
Anschluss
Anschlussgewinde	M28x1,5	M28x1,5	-	M28x1,5
Anschlussflansch	-	-	Flansch 1²	-
	Ø20	Ø20	Ø20	Ø20	mm
Einflüsse/Grenzwerte
Grenzbiegemoment	30 (34)³⁴	50 (58)³⁴	80 (115)³⁴	80 (115)³⁴	Nm
Grenzdrehmoment	17 (80)⁵⁴	17 (130)⁵	17 (200)⁵⁴	17 (200)⁵⁴	Nm

Nur in Kombination mit einem ProLine-Lastrahmen. Bitte Hinweis dazu beachten.
Flansch 1 = Teilkreis 115 mm, Flansch 2 = Teilkreis 220 mm.
Maximale Biegemomente Mb bei in Messrichtung unbelastetem Kraftaufnehmer. Bei gleichzeitiger Belastung mit Nennlast sind die Werte zu halbieren.
Die Werte beziehen sich auf die Grenzmomente des Anschlusssystems. Bei Überschreitung dieser ist eine erneute Kalibrierung notwendig. In Klammern stehen die Werte bezogen auf die Grenzmomente der Messzelle.
Unbelastet. Bei gleichzeitiger Belastung mit Nennlast sind diese Werte zu halbieren.

Kraftaufnehmer	10	10	20	30	50	kN
Artikel-Nr.	1008815	1008732	318936	325642	318934
Artikel-Nr. für ProLine	-	1008733¹	325222¹	325644¹	325223¹
Nennkraft F_nom	10	10	20	30	50	kN
Nennkraft F_nom [lbf]	2248	2248	4496	6744	11240	lbf
Genauigkeit
Genauigkeitsklasse 1 (ab 0,2 % von F_nom)	20	20	40	60	100	N
Genauigkeitsklasse 0,5 (ab 1 % von F_nom)	100	100	200	300	500	N
Maße
Einbauhöhe	74	90	75,5	75,5	75	mm
Anschluss
Anschlussgewinde	-	M28x1,5	-	-	-
Anschlussflansch	Flansch 1²	-	Flansch 1²	Flansch 1²	Flansch 1²
	Ø20	Ø20	Ø36	Ø36	Ø36	mm
Einflüsse/Grenzwerte
Grenzbiegemoment	500³	500³	600³	700³	1100³	Nm
Grenzdrehmoment	500⁴	500⁴	500⁴	500⁴	1800⁴	Nm

Nur in Kombination mit einem ProLine-Lastrahmen. Bitte Hinweis dazu beachten.
Flansch 1 = Teilkreis 115 mm, Flansch 2 = Teilkreis 220 mm.
Maximale Biegemomente Mb bei in Messrichtung unbelastetem Kraftaufnehmer. Bei gleichzeitiger Belastung mit Nennlast sind die Werte zu halbieren.
Unbelastet. Bei gleichzeitiger Belastung mit Nennlast sind diese Werte zu halbieren.

Kraftaufnehmer	100	100	150	250	250	kN
Artikel-Nr.	318932	068922¹	320304	318930	068918²
Artikel-Nr. für ProLine	325328³	-	-	-
Nennkraft F_nom	100	100	150	250	250	kN
Nennkraft F_nom [lbf]	22481	22481	33721	56202	56202	lbf
Genauigkeit
Genauigkeitsklasse 1 (ab 0,2 % von F_nom)	200	-	300	500	500	N
Genauigkeitsklasse 0,5 (ab 1 % von F_nom)	1000	-	1500	2500	2500	N
Genauigkeitsklasse 1 (ab 0,4 % von F_nom)	-	400	-	-	-
Genauigkeitsklasse 0,5 (ab 2 % von F_nom)	-	2000	-	-	-
Maße
Einbauhöhe	106	131	106	162	131	mm
Anschluss
Anschlussflansch	Flansch 2⁴	Flansch 2⁴	Flansch 2⁴	Flansch 2⁴	Flansch 2⁴
	60	Flansch	60	60	Flansch	mm
Einflüsse/Grenzwerte
Grenzbiegemoment	4800⁵	30000⁵	8000⁵	30000⁵	30000⁵	Nm
Grenzdrehmoment	10000⁶	55000⁶	⁶20000	55000⁶	55000⁶	Nm

Flansch-Schnittstelle mit Zentrierung 70 mm anstelle Anschlussbolzen, zur Kombination mit der Ausrichteinheit (Art.Nr- 068902) und dem Hydraulik-Probenhalter Typ 8594 "Körper über Keil" (Art.Nr- 072865 und 072869). Ausführung und technische Daten wie Art.Nr- 068918.
Flansch-Schnittstelle mit Zentrierung anstelle Anschlussbolzen (Teilkreis 115/220 mm, Zentrierung D30/70 mm).
Nur in Kombination mit einem ProLine-Lastrahmen. Bitte Hinweis dazu beachten.
Flansch 1 = Teilkreis 115 mm, Flansch 2 = Teilkreis 220 mm.
Maximale Biegemomente Mb bei in Messrichtung unbelastetem Kraftaufnehmer. Bei gleichzeitiger Belastung mit Nennlast sind die Werte zu halbieren.
Unbelastet. Bei gleichzeitiger Belastung mit Nennlast sind diese Werte zu halbieren.

Haben Sie Fragen zum Produkt?

Nehmen Sie Kontakt zu unseren Produktexperten auf.
Wir beraten Sie gerne!

Jetzt Kontakt aufnehmen

Optionale Komponenten zum Kraftaufnehmer

Daily Check Vorrichtung

Zum Daily Check

Kraftmesssystem mit Nachlaufsicherung

Zur Nachlaufsicherung

Downloads Kraftaufnehmer

Produktinformation: Kraftaufnehmer Xforce HP PDF 383 KB
- DE
- EN
Produktinformation: Xforce K Kraftaufnehmer PDF 3 MB
- DE
- EN
Produktinformation: Xforce HP+ und Xforce K+ Kraftaufnehmer PDF 3 MB
- DE
- EN
Produktinformation: Kraftmesssystem Xforce mit Nachlaufsicherung PDF 389 KB
- DE
- EN
Produktinformation: Xforce Kraftaufnehmer Dynamik PDF 314 KB
- DE
- EN
Daily Check PDF 750 KB
- DE
- EN

X-force Kraftaufnehmer

Patentierte Xforce Kraftaufnehmer - exklusiv bei ZwickRoell

Kraftaufnehmer Xforce auf einen Blick

Vorteile & Merkmale Kraftaufnehmer Xforce

Vorteile & Merkmale Kraftaufnehmer Xforce

Das Herz des Prüfsystems

Selbstidentifizierende Sensorstecker

Kalibrierung und Genauigkeit nach ISO 7500-1

Systemkalibrierung

Großer Messbereich

Ausgezeichnete Linearität

Überlastsicherung, Kraftgrenze & Gebrauchskraft

Einfaches mechanisches Stecksystem, auch für zwei Steckplätze

Daily Check Vorrichtung

Kraftmesssystem Xforce mit Nachlaufsicherung

Technischer Überblick Kraftaufnehmer Xforce

Eigenschaften je Kraftbereich Kraftaufnehmer Xforce

Optionale Komponenten zum Kraftaufnehmer

Downloads Kraftaufnehmer

Interessante Kundenprojekte
