ISO 14126 Metot 1, ASTM D3410 yada DIN EN 2850 A tipi:İtme yoluyla kuvvet girişi ile basma testi (Shear Loading Compression)

Bu yöntemle, sıkıştırma kuvveti, genellikle yapıştırıcı ile sağlanan test numunesine kesme kuvvetleri aracılığıyla iletilir. Sıkıştırma uzunluğu yeterliyse, numunenin desteklenmeyen orta bölgesinde homojen bir gerilme dağılımı elde edilir.

Bir avantaj, test numunesinin test sırasında iyi eksenel yönlendirilmesinde ve uç yüzeylere yük girişinin ortadan kaldırılmasında yatmaktadır.Böylece numunelerin son yüzeylerinin yüksek hassasiyetle işlenmesi gerekliliği ortadan kalkar.

Test Uygulamaları

Shear Compression metodu, 1980'lerde ASTM D3410'da konik sıkıştırma elemanları ile Celanese test cihazı olarak standartlaştırılmıştır.

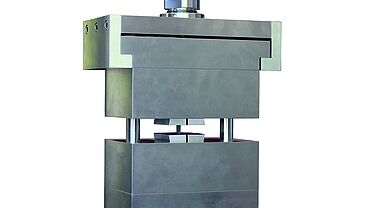

Ancak bu orijinal Celanese cihazında, numune kalınlığındaki dalgalanmalar, konik kenetleme elemanları için istenmeyen hat desteklerine yol açtı. DIN 65375 ve DIN EN 2850 (Tip A) standartlarında, kılavuzlu yassı kama ile modifiye Celanese cihazları bu sorunu çözmektedir.

ABD'deki IITRI, şu anda geçerli olan ASTM D3410'daki eski Celeanese cihazının yerini alan, sütun kılavuzlu benzer şekilde çalışan bir cihaz geliştirdi. Modifiye edilmiş Celanese cihazında olduğu gibi, basma numunesi yassı kamalar içinde kenetlenir.

Basma testi önce, genellikle ayrı bir yardımcı aletin yararlı olduğu kama çenelerine yerleştirilir. Yerleşik numuneli kama çeneleri daha sonra kılavuzlu sıkıştırma cihazına yerleştirilir.

Germe basıncı, basma testi sırasında, kama etkisi yoluyla etki eden uzunlamasına kuvvet aracılığıyla üretilir. Ancak bu, kamaların hareket etmesine ve dolayısıyla numunenin düzensiz yüklenmesine yol açabilir.

Basma testinin geçerliliğini belirlemek için, üst üste bindirilmiş burkulma deformasyonlarının (Percent Bending) nicelleştirilmesi yoluyla, her iki tarafa da merkezi olarak uygulanan ayrı ölçüm uzama ölçerler (uzama ölçerler) kullanılarak bir uzama ölçümü yapılır.Uzama ölçerlerden gelen sinyallerin daha sonra sıkıştırma gerilimini belirlemek için ortalaması alınır.

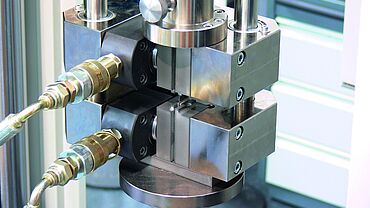

Orijinal olarak IMA Dresden tarafından geliştirilen ve ZwickRoell ’den temin edilebilen patentli hidrolik basma cihazı HCCF ile, ortak kesme yükleme sıkıştırma testi yöntemleri kullanılarak kompozit basınç testleri gerçekleştirilebilir.

HCCF çok iyi erişilebilirliği, basitleştirilmiş kullanımı ve test sırasında birbiriyle tam olarak hizalı kalan ve kaymayan sabit çenelere sahiptir.

Shear Loading Compression, elyaf yönünde daha düşük mukavemete sahip tek yönlü kompozit malzemelerin yanı sıra kumaşların ve çok yönlü kompozit laminatların basma testi için uygundur.

Yüksek mukavemetli karbon elyaf takviyeli kompozit malzemeler ve elyaf yönünde tek yönlü laminatlarla (UD0 °) sıkıştırma testleri durumunda, kuvvetin tek başına kesme kuvvetleri yoluyla uygulanması artık yeterli olmamaktadır. Serbest numune uzunluğundaki homojen olmayan stres dağılımı nedeniyle geçersiz hata modları (uçta ezilme, tutkal hatası) veya daha düşük basma dayanımları vardır. Bu durumda Combined Loading Compression metodunu kullanmak daha doğru olacaktır.

ZwickRoell ile test
