Hochgeschwindigkeitsprüfmaschine HTM
Download
- 25 kN - 160 kN
- 12 m/s - 20 m/s
- Schnellzerreiß-Versuche
- Durchstoß-Versuche
- ISO 6603-2
- ASTM D3763-02
- ISO26203-2
- SEP 1230
- ESIS P7-00
Hohe Dehnungsgeschwindigkeiten & Crash-Simulation
Mit den servohydraulischen Hochgeschwindigkeitsprüfmaschinen der Baureihe HTM können dehnratenabhängige Kennwerte über einen weiten Geschwindigkeitsbereich ermittelt werden. Mit der Maschine werden Durchstoßversuche und Schnellzerreißversuche sowie Schäl- und Scherversuche mit hohen Prüfgeschwindigkeiten durchgeführt. In Verbindung mit der optionalen T-Nutenplatte sind auch Versuche an Bauteilen möglich.
Die HTM-Baureihe steht in verschiedenen Baugrößen mit maximalen Prüfkräften von 25 kN, 50 kN, 80 kN oder 160 kN zur Verfügung.
Das Bruchverhalten vieler Werkstoffe ist unter anderem auch von der Belastungsgeschwindigkeit abhängig. Für die numerische Berechnung der Crashsicherheit werden entsprechende Daten bzw. Werkstoffgesetze benötigt. Mit einer maximalen Kolbengeschwindigkeit von 20 m/sec können Hochgeschwindigkeitsprüfmaschinen für die Crash-Simulation eingesetzt werden. Für die Prüfung kann die Geschwindigkeit in einem weiten Bereich von sehr langsam bis maximal gewählt werden.
Die Hochgeschwindigkeitsprüfmaschinen stellen ein Komplettsystem dar, in dem alle Komponenten vom Hydraulikaggregat über den Prüfrahmen mit Hochgeschwindigkeitsprüfzylinder und Schutzgehäuse bis hin zur schnellen Mess-, Steuer- und Regelelektronik testControl einschließlich PC und Prüfsoftware testXpert integriert und aufeinander abgestimmt sind.
Technischer Überblick
| HTM 2512 | HTM 5020 | HTM 8020 | HTM 16020 | |
|---|---|---|---|---|
 |  |  |  | |
| Kraft | 25 kN | 50 kN | 80 kN | 160 kN |
| Kolbengeschwindigkeit max. | 12 m/s | 20 m/s | 20 m/s | 20 m/s |
| Einbau Prüfzylinder | untere Traverse | obere Traverse | obere Traverse | obere Traverse |
| T-Nutenplatte | nein | optional | optional | ja |
| Typische Anwendungen |
|
|
|
|

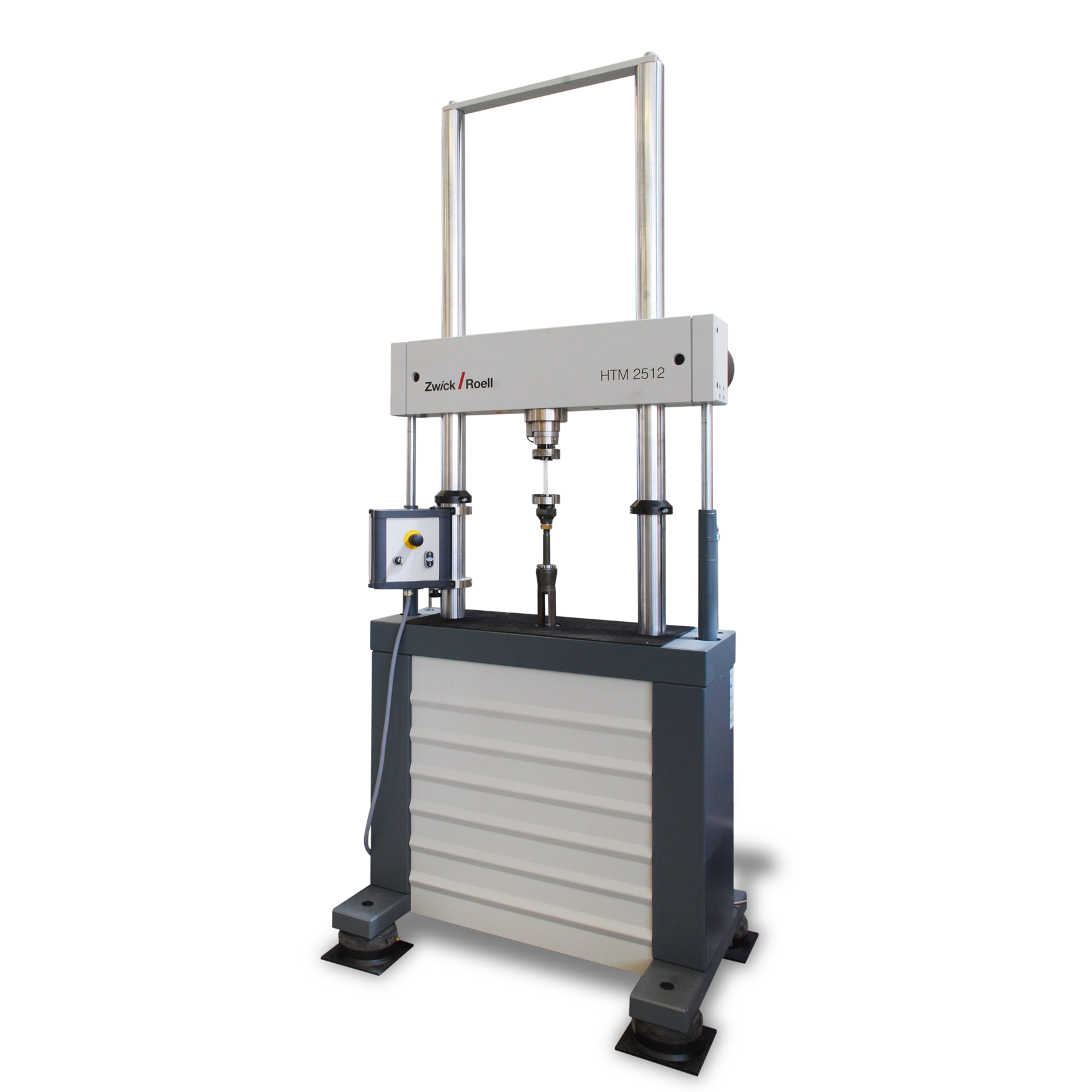

| HTM - Typ | 2512 | |
| Nennkraft | 25 | kN |
| Prüfkraft Fmax | 25 | kN |
| Kolbengeschwindigkeit | 12 / 0,001 | max / min m/s |
| Kolbenhub | ||
| gesamt | 300 | mm |
| nutzbar | 250 | mm |
| Gesamt Kolbenhub | 250 | mm |
| Endlagendämpfung | 2x25 | mm |
| Nutzhub | 200 | mm |
| Nenndruck | 280 | bar |
| Zylinderkonstruktion | Gleichlaufkolben mit hydrostatischer Lagerung | |
| Kraftmessung | Piezo-elektrisch | |
| Wegmessung | Inkremental | |
| Abmessungen 1 | ||
| A - Höhe des Prüfrahmens | 2665 | mm |
| AK - Kippmaß zum Aufrichten | 2850 | mm |
| B - Max. Breite des Prüfrahmens | 1090 | mm |
| C - Max. Tiefe des Prüfrahmens | 750 | mm |
| D - Säulenabstand | 565 | mm |
| E - Säulendurchmesser | 80 | mm |
| F - Höhe Oberkante untere Traverse | 1000 | mm |
| G - Max. Prüfraumhöhe | 1370 | mm |
| H - Verstellweg Traverse | 1000 | mm |
| Gewicht | 1600 | kg |
| Artikel-Nr. | ||
| HTM 2512 Lastrahmen | 046216 | |
| HTM 2512 Zylinder | 014113 | |
| HTM2512 Schutzvorrichtung | 1014336 | |
| HTM 2512 Schutzvorrichtung (für TEE) | 031189 | |
| Erforderliches Zubehör2 | ||
| HTM Hydraulische Anschlusseinheit A-I | 072573 | |
| Leckölpumpe | 924785 | |
- Abmessungen ohne Schutzgehäuse
- Die Maschine kann entweder an eine zentrale 280 bar Hydraulikversorgung oder an ein eigenes Aggregat angeschlossen werden
| Beschreibung | Wert | |

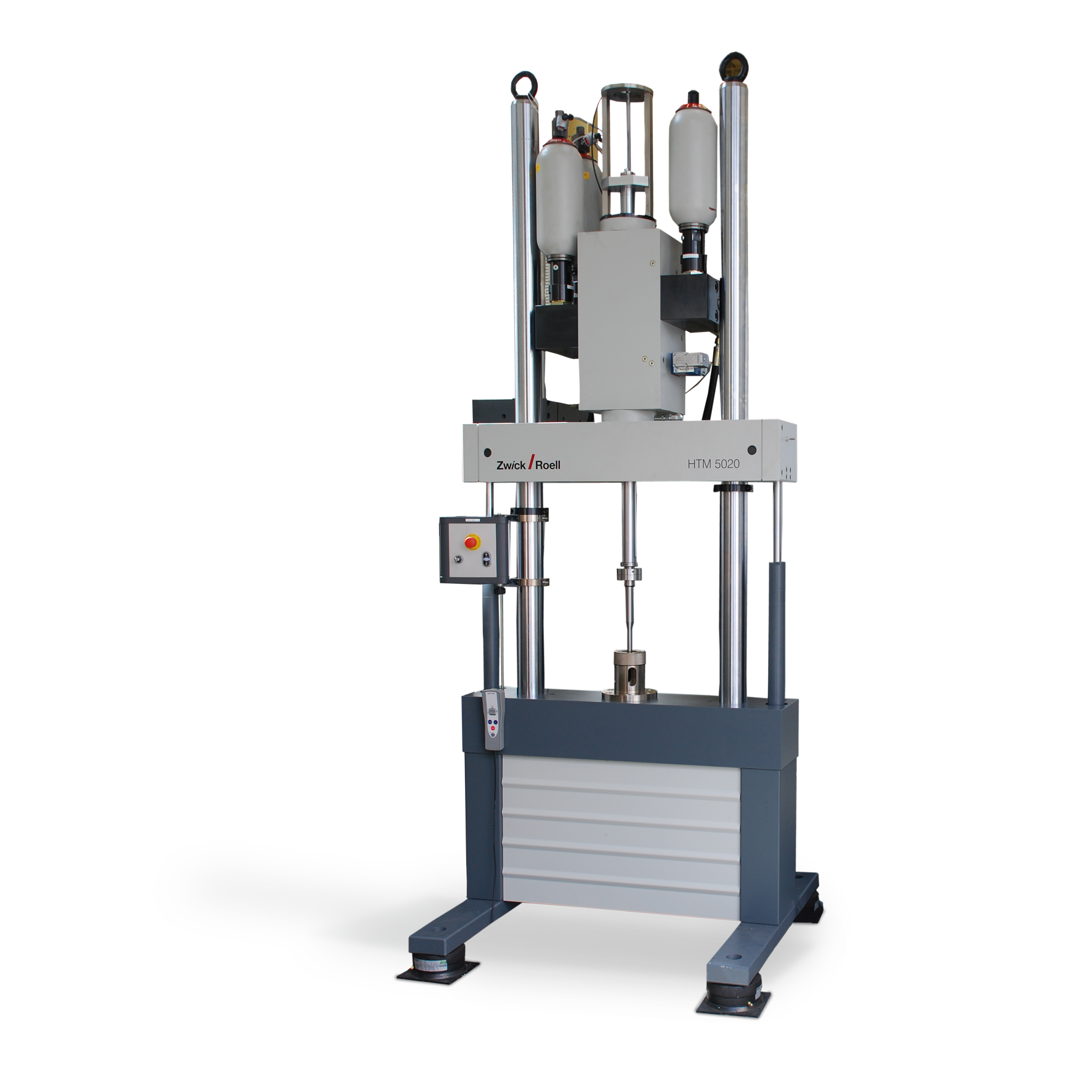

| HTM - Typ | 5020 | |
| Nennkraft | 50 | kN |
| Kolbengeschwindigkeit | 20 / 0,001 | max / min m/s |
| Gesamt Kolbenhub | 350 | mm |
| Endlagendämpfung | 2x50 | mm |
| Nutzhub | 250 | mm |
| Nenndruck | 280 | bar |
| Zylinderkonstruktion | Gleichlaufkolben mit hydrostatischer Lagerung | |
| Kraftmessung | Piezo-elektrisch | |
| Wegmessung | Inkremental | |
| Abmessungen 1 | ||
| A - Höhe des Prüfrahmens | 3000 | mm |
| AK - Kippmaß zum Aufrichten | 3160 | mm |
| AG350 - Gesamthöhe mit Zylinder | 3990 | mm |
| B - Max. Breite des Prüfrahmens | 1200 | mm |
| C - Max. Tiefe des Prüfrahmens | 1130 | mm |
| D - Säulenabstand | 670 | mm |
| E - Säulendurchmesser | 100 | mm |
| F - Höhe Oberkante untere Traverse | 890 | mm |
| G - Max. Prüfraumhöhe | 1705 | mm |
| H - Max. Arbeitsraumhöhe | 1670 | mm |
| J - Verstellweg Traverse | 1150 | mm |
| Gewicht mit T-Nutenplatte | 2900 | kg |
| Artikel-Nr. | ||
| HTM Lastrahmen mit T-Nutenplatte | 028320 | |
| HTM Zylinder | 009522 | |
| HTM Schutzvorrichtung | 935683 | |
| HTM Schutzvorrichtung (für TEE) | 041059 | |
| Erforderliches Zubehör2 | ||
| HTM Hydraulische Anschlusseinheit B-I mit Schlauchständer | 072574 | |
| Leckölpumpe | 924785 | |
- Abmessungen ohne Schutzgehäuse
- Die Maschine kann entweder an eine zentrale 280 bar Hydraulikversorgung oder an ein eigenes Aggregat angeschlossen werden

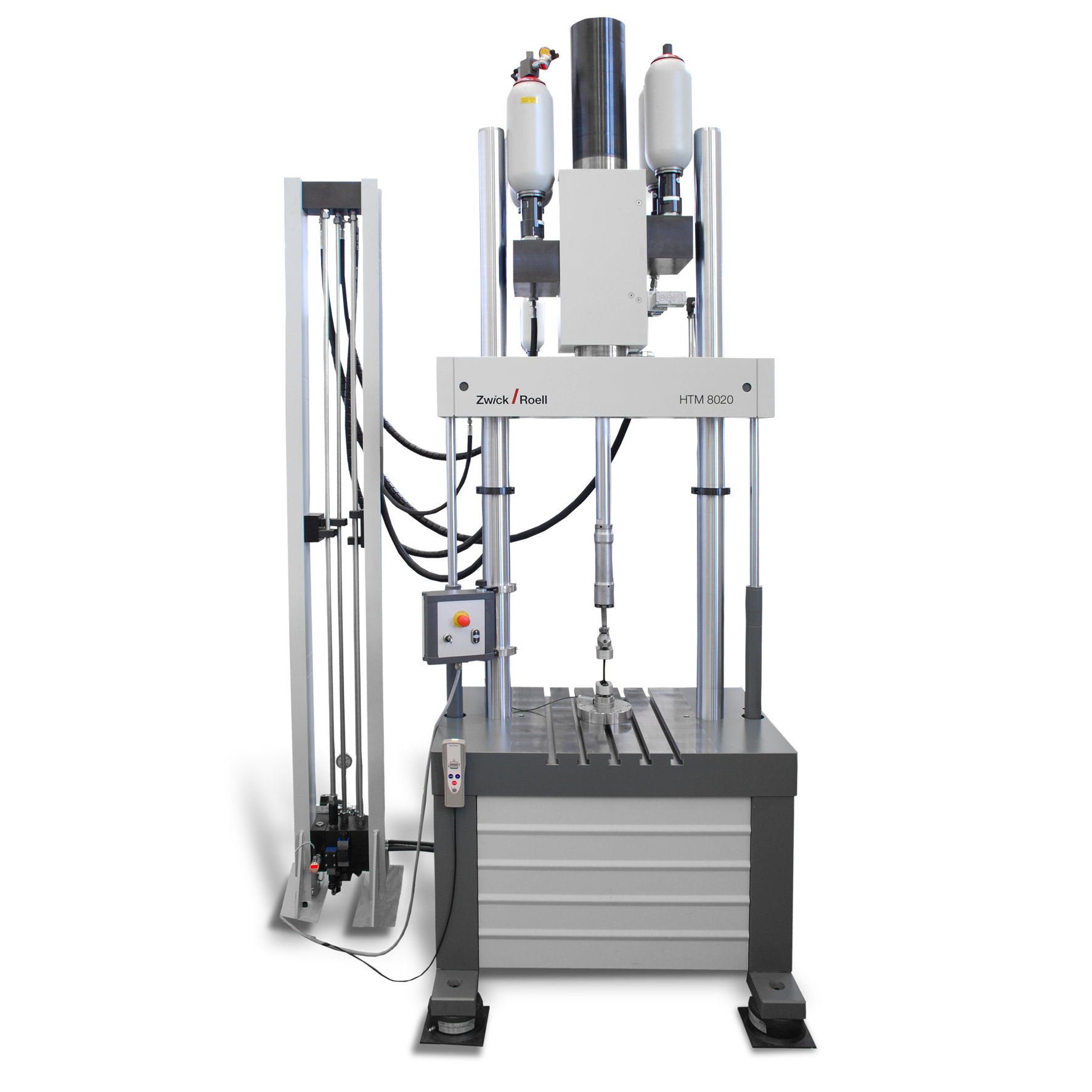

| HTM - Typ | 8020 | |
| Nennkraft | 80 | kN |
| Kolbengeschwindigkeit | 20 / 0,001 | max / min m/s |
| Gesamt Kolbenhub | 350 | mm |
| Endlagendämpfung | 2x50 | mm |
| Nutzhub | 250 | mm |
| Nenndruck | 280 | bar |
| Zylinderkonstruktion | Gleichlaufkolben mit hydrostatischer Lagerung | |
| Kraftmessung | Piezo-elektrisch | |
| Wegmessung | Inkremental | |
| Abmessungen 1 | ||
| A - Höhe des Prüfrahmens | 3000 | mm |
| AK - Kippmaß zum Aufrichten | 3160 | mm |
| AG350 - Gesamthöhe mit Zylinder | 3990 | mm |
| B - Max. Breite des Prüfrahmens | 1200 | mm |
| C - Max. Tiefe des Prüfrahmens | 1130 | mm |
| D - Säulenabstand | 670 | mm |
| E - Säulendurchmesser | 100 | mm |
| F - Höhe Oberkante untere Traverse | 890 | mm |
| G - Max. Prüfraumhöhe | 1705 | mm |
| H - Max. Arbeitsraumhöhe | 1670 | mm |
| J - Verstellweg Traverse | 1150 | mm |
| Gewicht mit T-Nutenplatte | 3000 | kg |
| Artikel-Nr. | ||
| HTM Lastrahmen mit T-Nutenplatte | 1038693 | |
| HTM Zylinder | 022354 | |
| HTM Schutzvorrichtung | 022356 | |
| HTM Schutzvorrichtung (für TEE) | 041059 | |
| Erforderliches Zubehör2 | ||
| HTM Hydraulische Anschlusseinheit B-I mit Schlauchständer | 072574 | |
| Leckölpumpe | 924785 | |
- Abmessungen ohne Schutzgehäuse
- Die Maschine kann entweder an eine zentrale 280 bar Hydraulikversorgung oder an ein eigenes Aggregat angeschlossen werden

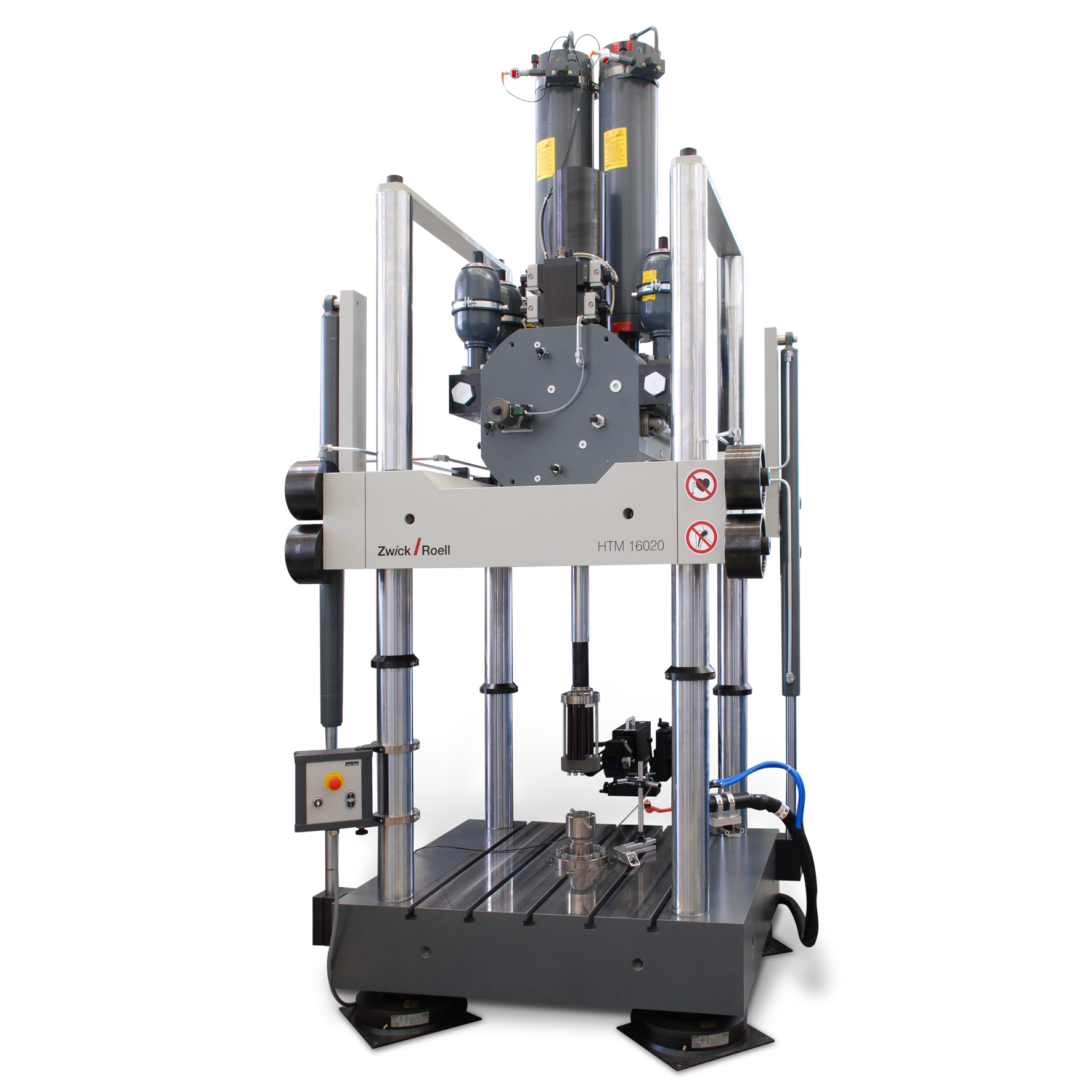

| HTM - Typ | 16020 | |
| Nennkraft, statisch | 160 | kN |
| Kolbengeschwindigkeit | 20 / 0,001 | max / min m/s |
| Gesamt Kolbenhub | 400 | mm |
| Endlagendämpfung | 2x50 | mm |
| Nutzhub | 300 | mm |
| Nenndruck | 280 | bar |
| Zylinderkonstruktion | Gleichlaufkolben mit hydrostatischer Lagerung | |
| Kraftmessung | Piezo-elektrisch | |
| Wegmessung | Inkremental | |
| T-Nuten | nach DIN650-22H8, Abstand 200 mm | |
| Abmessungen 1 | ||
| A - Min. Höhe des Prüfrahmens | 2793 | mm |
| AK - Kippmaß zum Aufrichten | 3552 | mm |
| AG400 - Gesamthöhe mit Zylinder | 4264 | mm |
| B - Max. Breite des Prüfrahmens | 1560 | mm |
| C - Max. Tiefe des Prüfrahmens | 1353 | mm |
| D - Säulenabstand | 880 | mm |
| E - Säulendurchmesser | 120 | mm |
| F - Höhe Oberkante untere Traverse | 432 | mm |
| G - Max. Prüfraumhöhe | 1800 | mm |
| H - Max. Arbeitsraumhöhe | 1718 | mm |
| J - Verstellweg Traverse | 1200 | mm |
| Gewicht mit Zylinder | 13000 | kg |
| Artikel-Nr. | ||
| HTM Lastrahmen mit T-Nutenplatte | 026388 | |
| HTM Zylinder | 026390 | |
| HTM Schutzvorrichtung | 026392 | |
| Erforderliches Zubehör2 | ||
| HTM Hydraulische Anschlusseinheit B-II mit Schlauchständer | 072577 | |
| Leckölpumpe | 924785 | |
- Abmessungen ohne Schutzgehäuse und Leitungsträger
- Die Maschine kann entweder an eine zentrale 280 bar Hydraulikversorgung oder an ein eigenes Aggregat angeschlossen werden
Haben Sie Fragen zu unseren dynamischen Produkten?
Nehmen Sie Kontakt zu unseren Experten auf. Wir beraten Sie gerne!
Vorrichtungen für Durchstoßversuche und Schnellzerreißversuche
Vorrichtung für Durchstoßversuche
Vorrichtung für Schnellzerreißversuche an Kunststoff
Vorrichtung für Schnellzerreißversuche an Metall
Weitere Prüfmaschinen für Schlagversuche

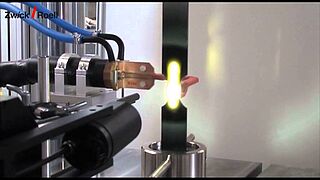

Typische Versuche
Mit den HTM Hochgeschwindigkeitsprüfmaschinen werden insbesondere Durchstoßversuche und Schnellzerreißversuche sowie Schäl- und Scherversuche mit hohen Prüfgeschwindigkeiten durchgeführt. Sie eignen sich ideal zur Ermittlung des Werkstoffverhalten unter Crashbelastung. Mit einer maximalen Kolbengeschwindigkeit von 20 m/s (72 km/h) ist sie sogar noch schneller als die Prüfgeschwindigkeit von 64 km/h beim Euro-NCAP Frontalcrash.
