ASTM D6484, ASTM D6742, Boeing BSS 7260 Tipo I o AITM 1.0008:Ensayo de compresión con entalladura Open Hole Compression (OHC) y Filled Hole Compression (FHC)

El ensayo de compresión OHC (Open Hole Compression) se utiliza para determinar cómo influye un orificio sobre la resistencia a la compresión de un laminado.La relación entre la resistencia de OHC y la resistencia a la compresión del mismo laminado sin muescas da como resultado el factor de muesca de OHC o el factor de caída de OHC.

Si se inserta un remache o un perno en el orificio de la probeta, se denomina ensayo Filled Hole Compression (FHC)De manera similar, la comparación de la resistencia FHC con la resistencia a la compresión del mismo laminado sin entalla proporciona el factor de muesca FHC o el factor de caída FHC.

Los ensayos OHC y FHC se realizan siempre con laminados multidireccionales.La medición de la deformación no es obligatoria, ya que la resistencia es el valor característico decisivo a determinar.

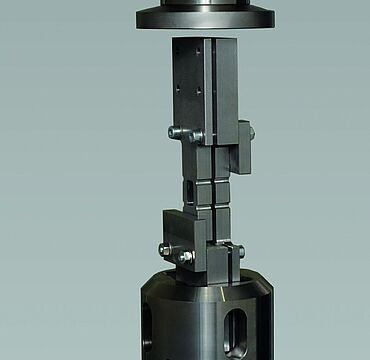

Para el ensayo OHC según ASTM D6484 y el ensayo FHC según ASTM D6742, se utiliza una probeta de 300 mm de largo y 36 mm de ancho o 12 pulgadas de largo y 1,5 pulgadas de ancho con un orificio central, según el sistema de unidades utilizado.La probeta OHC descrita en el estándar industrial de Boeing BSS 7260 Tipo I también tiene 12 pulgadas de largo y 1,5 pulgadas de ancho.Para el ensayo, la probeta se sujeta en el dispositivo de apoyo descrito en la ASTM D6484.Se hace una distinción entre un dispositivo para el SI y el sistema imperial de unidades.

El dispositivo de apoyo se utiliza en mordazas hidráulicas de sujeción paralela.A continuación, se aplica la fuerza de cizalladura en el centro de la parte sujeta de la probeta.Alternativamente, el dispositivo de apoyo se puede utilizar entre dos platos de compresión.Aquí, la fuerza se aplica a través de los extremos del dispositivo y la probeta.El único modo de fallo válido es la fractura por compresión en la cavidad.

La norma de Airbus AITM 1.0008 define los estándares para los ensayos de compresión en laminados sin entalla (tipo de probeta A), y describe los ensayos Open Hole Compression (tipo de probeta B) y Filled Hole Compression (tipo de probeta C).

Debido a las dimensiones análogas de la probeta en comparación con las probetas sin entalla, los tamaños de probeta de OHC B1 y B2 y los tamaños de probeta de FHC C1 y C2, se pueden ensayar en el dispositivo de compresión HCCF de ZwickRoell.
