N3A: Durómetro Rockwell simple

N3 - einfache Härteprüfung nach Rockwell

Der N3 Rockwell Härteprüfer ist optimal für einfache und schnelle Rockwellprüfungen nach ISO 6508 und ASTM E18 geeignet. Außerdem ist es möglich, Brinell (HBT) und Vickers (HVT) nach der Tiefendifferenzmethode zu prüfen. Das Gerät zeichnet sich durch hohe Präzision und Zuverlässigkeit aus und eignet sich hervorragend für den Werkstattbetrieb. Durch seine kompakte Bauform und den Verzicht auf elektronische Komponenten (keine Stromversorgung benötigt) kann er flexibel aufgestellt und eingesetzt werden. Er eignet sich für alle Branchen der metallverarbeitenden Industrie.

Ventajas del producto

Einfachste Handhabung

Die Lastaufbringung erfolgt durch einen 180° schwenkbaren Handhebel, der auch mit Arbeitshandschuhen sicher und mühelos bedient werden kann.

Vorgangsweise:
1. Aufbringung der Vorlast
2. Aufbringung der Hauptlast
3. Aufbringung der zweiten Vorlast
4. Zurück in Ausgangsposition

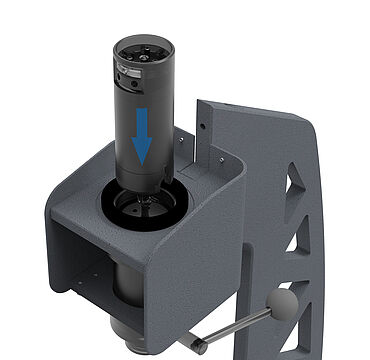

Sistema de manguitos de resorte intercambiables

Para los distintos niveles de carga se utiliza la unidad de ensayo N1A con manguitos de resorte intercambiables. (manguitos de resorte con diferentes niveles de carga).

Analoge Messuhr

Beim Härteprüfgerät N3A erfolgt die Messwertanzeige über eine analoge Messuhr. Am Ziffernblatt sind drei Farbskalen aufgedruckt. Je nach gewählter Prüfmethode und Prüflast wird der Härtewert an der Skala abgelesen.

Verspanntes und unverspanntes Prüfen

Durch das Verspannen des Prüfteils werden Bewegungen während des Prüfvorgangs vermieden. Für die Prüfung schwer zugänglicher Stellen kann der Prüfkopf entfernt werden, sodass unverspannt gemessen werden kann. Beide Vorgehensweisen führen zu zuverlässigen Prüfergebnissen.

Métodos de dureza

Además de la escala Rockwell completa, el durómetro N3A también cubre en profundidad los métodos Brinell y Vickers en el rango de carga de 15-187,5 kg.
Kohlenstoffprüfung ist ebenfalls möglich.

Indentación Rockwell según ISO 6508 y ASTM E18 — Rockwell ISO 6508, ASTM E18

Medición de la profundidad (no normalizado) — Brinell Tiefenmessverfahren (nicht genormt))

Datos técnicos N3A

Accesorios para el durómetro Rockwell N3A

Indentadores

Wir bieten Ihnen eine Auswahl an zertifizierten Eindringkörpern, die den internationalen Normen nach EN ISO oder ASTM entsprechen.

Mesas de ensayo

Für den N3 bieten wir Ihnen unterschiedliche Prüftische an.

Rango de carga	15–187,5 kg
Diámetro exterior del cabezal (estándar)	Ø 15 mm
Diámetro interior del cabezal (estándar)	Ø 8 mm
Ajuste de altura	mediante rueda manual
Altura de ensayo (unidad N1A y manguitos de resorte)	285 mm
Descarga	170 mm
max. Werkstückgewicht	260 mm
Abmessungen B x H x T	205 x 830 x 470 mm
Gewicht Grundgerät	35kg
Temperatura ambiente (según ISO/ASTM)	+5°C hasta +40°C

Der einfache Rockwellhärteprüfer
