DuraJet: el durómetro polivalente

Robustez y versatilidad: son los principales rasgos del DuraJet. Con su sistema electrónico de aplicación de fuerza y rango de fuerza de 9,8 N a 2.450 N (1 kg a 250 kg), este equipo de dureza cubre todo el rango de dureza Rockwell. Y además también tiene capacidad para: Ensayos de profundidad en materiales plásticos y de carbono, y según los métodos de dureza Vickers y dureza Brinell.
Su flexibilidad, combinada con un manejo muy sencillo, permite usar el equipo de ensayos DuraJet en aquellas aplicaciones que hasta ahora requerían el uso de varios equipos con distintas configuraciones.

Ventajas del producto

Aplicación de fuerza electrónica

EMCO-TEST patentó en 1992 el principio de aplicación de carga con control electrónico y monitorización permanentemente, que ofrece importantes ventajas. La fuerza se aplica de forma exacta y se monitoriza continuamente, lo que garantiza que no se produzca un sobreimpulso al colocar el indentador y una gran estabilidad ante las vibraciones. Todo el ciclo de ensayo está controlado electrónicamente, lo que garantiza un alto grado de repetibilidad, independientemente del operador. Además, se garantiza el cumplimiento de los tiempos de precarga y carga principal, estrictamente regulados en las series de normas ASTM y EN ISO, hecho que no puede garantizarse con el inicio de ensayo manual. El durómetro DuraJet forma parte de la última generación de controles basados en PLC. Su diseño modular y la construcción robusta de sus componentes garantizan una alta disponibilidad de la máquina, un servicio sencillo y una larga disponibilidad de piezas de repuesto.

Manejo intuitivo del usuario

Su principio de flujo de trabajo intuitivo y probado guía al usuario, paso a paso, por todas las opciones de configuración necesarias, como métodos de ensayo, conversiones, correcciones de componentes, etc., hasta el almacenamiento de datos y la elaboración de informes.Supone un ahorro de tiempo y una reducción de fallos de operación.Todo el control de la máquina y el software de manejo ecos Workflow DuraJet Edition se implementan en un PLC (electrónica de control) robusto y de categoría industrial.Al renunciar al uso de componentes de PC, aumenta la fiabilidad, especialmente en el duro entorno de fabricación.

Iluminación del área de trabajo

Un LED integrado en el cabezal de ensayo ilumina el área de trabajo entorno al punto de medición, lo que facilita un posicionamiento preciso de los puntos de medición, incluso en condiciones de iluminación difíciles.El LED se instala evitando cualquier deslumbramiento y se puede regular.

Ciclos de ensayo completamente automáticos

La medición comienza automáticamente después de sujetar la pieza de trabajo.Después de la medición, se produce la descarga automática y, de este modo, se puede ajustar el recorrido.Este paso permite ahorrar tiempo en ensayos en serie y facilita la manipulación de componentes pesados en combinación con el pedal opcional.

Integración en la instalación

Esta interfaz adicional permite integrar el durómetro DuraJet en un sistema automatizado y, de este modo, realizar también ensayos al 100 % sin necesidad de retirar piezas de ensayo individuales del proceso de producción. Otra opción es conectar el pedal disponible a la interfaz.

Componentes de control PLC

El uso exclusivo de componentes estándar de PLC para el control del durómetro garantiza un alto nivel de fiabilidad operativa y facilidad de mantenimiento. Además, con ello se asegura la disponibilidad a largo plazo de piezas de repuesto de alta calidad.

Medición con y sin sujeción

La sujeción de la probeta evita movimientos durante el proceso de medición. Para comprobar zonas de difícil acceso, el cabezal también puede retirarse para realizar ensayos sin sujeción. En ambos casos se obtienen resultados fiables.

Conexión a red

Los datos pueden almacenarse directamente en una unidad de red en formato .csv a través de RJ45 y procesarse con una amplia variedad de aplicaciones (por ejemplo, programas de hojas de cálculo) para su posterior procesamiento.

Métodos de ensayo de dureza - Visión general de los posibles métodos de ensayo

Además de la escala Rockwell completa, el durómetro DuraJet también cubre en profundidad los métodos Brinell y Vickers en el rango de carga de 1-250 kg.
También es posible realizar ensayos en plásticos y carbono.
En el software de ensayos ecos Workflow DuraJet, sus resultados también pueden convertirse a otros métodos de ensayo según la norma.

Indentación Rockwell según ISO 6508 y ASTM E18 — Rockwell ISO 6508, ASTM E18

Medición de la profundidad (fuera de norma) — Método de medición de la profundidad Brinell (no normalizado)

Ensayo de carbono según DIN 51917 — Ensayo de carbono DIN 51917

Ensayo de plásticos según EN ISO 2039-1 — Ensayo de plásticos ISO 2039-1

Funciones de DuraJet

Modo rápido

Esta función permite realizar ensayos Rockwell rápidos y precisos reduciendo los tiempos respectivos (aplicación y descarga de la carga). Tenga en cuenta que las mediciones con esta función no se ajustan a las normas.

Inicio con el contacto de la pieza

Con una sola tecla puede sujetar y medir la pieza de trabajo. La medición comienza inmediatamente después de sujetar la pieza de trabajo y se suelta inmediatamente después de la medición (recorrido predefinido de descarga). Esto es especialmente importante en los ensayos en serie, ya que ahorra una enorme cantidad de tiempo.

Función de plantilla

Se puede crear o seleccionar un grupo de datos de medición incluso antes del ensayo. A continuación, todos los resultados de los ensayos se recogen en listas separadas y pueden visualizarse claramente, exportarse o guardarse como informe en cualquier momento. Utilice grupos de datos de medición para asignar datos de ensayo a usuarios individuales, grupos de usuarios, componentes, lotes o departamentos. Por supuesto, todas los ensayos realizados con la configuración estándar también se recopilan en una lista estándar. No se pierde ningún dato.

Módulo Jominy

El módulo Jominy opcional consta de un dispositivo para probetas Jominy y un módulo de software para "ecos Workflow DuraJet Edition". El módulo de software guía a través de la secuencia de ensayo y garantiza que este se ajuste a la norma. El resultado del ensayo se muestra como una curva de dureza con líneas de tolerancia y puede guardarse en formato de informe de ensayo normalizado. El dispositivo acepta probetas Jominy con una longitud de 95 a 105 mm. La colocación de los puntos de ensayo es, por tanto, sencilla, rápida y precisa. Además de las distancias de los puntos de ensayo definidas en las normas, también se pueden crear muestras propias para el ensayo.

Impresión directa de protocolos

Los informes de los ensayos pueden crearse en formato DIN A4 e imprimirse mediante una impresora conectada directamente. Estos protocolos también pueden guardarse en formato PDF en soportes de datos USB o unidades de red.

Datos técnicos de DuraJet

¿Tiene dudas sobre algún producto?

Póngase en contacto con nuestros expertos de producto.
¡Le asesoraremos con mucho gusto!

Contacte con nosotros

Accesorios para el durómetro Rockwell DuraJet

Con cabezal de ensayo

Según la geometría de la probeta, encontrará los cabezales adecuados, perfectamente adaptados a su aplicación.

Mesas de ensayo

En nuestro catálogo, encontrará una gran variedad de mesas de ensayo.

Indentadores

Le ofrecemos diferentes indentadores.Todos los indentadores certificados cumplen las normas internacionales EN ISO o ASTM.

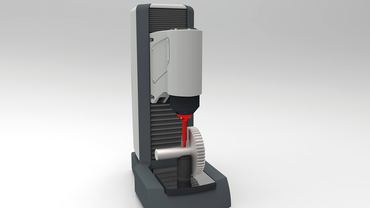

Extensión del cabezal de ensayo

La extensión del cabezal de ensayo se utiliza para acceder mejor a las posiciones de ensayo difíciles.

Adaptador en C

Las posiciones de ensayo difíciles también pueden alcanzarse con el adaptador en forma de C. El ensayo se realiza siempre sin sujeción, por lo que debe fijarse la pieza de ensayo.

Mesa de ensayo grande

Para piezas de ensayo grandes y voluminosas, el durómetro DuraJet también puede pedirse con una mesa de ensayos grande (600 x 390 mm).

Mesa de ensayos articulada

La mesa de ensayo articulada ofrece una superficie de apoyo de Ø 140 mm y puede inclinarse ± 5°, con una altura de 76 mm.

Escáner manual

Permite escanear códigos QR para facilitar el uso de plantillas.

Pedal

Para controlar el movimiento de sujeción con cable de conexión de 2,5 m.

Otros durómetros Rockwell

Actualmente, no hay ningún elemento.

Aplicaciones interesantes

Ensayo de dureza Rockwell según ISO 6508 y ASTM E18

Metal | Dureza Rockwell

ISO 6508, ASTM E18

ir a Metal | Dureza Rockwell

Descargas

Información del producto: DuraJet PDF 1 MB
- DE
- EN

Rango de carga	9,8 – 2.450 N (1 kg – 250 kg)
Diámetro exterior del cabezal (estándar)	Ø 15 mm
Diámetro interior del cabezal (estándar)	Ø 8 mm
Ajuste de altura motorizado unidad de ensayo	6 mm/seg.
Dimensiones (An x Al x Fo)	300 x 740 x 565 (mm)
Peso	110 kg
Altura de ensayo máx.	260 mm
Alojamiento mesa de ensayos	Ø 25 mm
Resolución medición de carga	24 bit
Resolución medición de profundidad	0,02 µm
Puertos	2x USB, RJ45
Conexión eléctrica	110 ... 230 V (PH, N, PE)
Frecuencia de red	50/60 Hz
Consumo de potencia	120 W
Temperatura ambiente (según ISO/ASTM)	+5°C a +40°C
Humedad del aire	máx. 90% (sin condensación)
Peso máx. pieza	100 kg
Clase de protección EN 60529	IP20
