DuraJet - večnamensko merjenje trdote

Robusten in vsestranski – ključne značilnosti DuraJet. Z elektronskim nanašanjem obremenitve in razponom obremenitve od 9,8 N do 2450 N (od 1 kg do 250 kg) ta naprava za merjenje trdote pokriva celoten razpon trdote po Rockwellu. A to še ni vse, ta merilnik trdote zmore še več: Preskušanje plastike in ogljika ter merjenje trdote po Vickers in Brinell se lahko izvede poglobljeno.
Prilagodljivost v kombinaciji z enostavno uporabo omogoča uporabo preskusnega instrumenta DuraJet v situacijah, kjer je bilo do sedaj treba uporabljati več naprav z različnimi konfiguracijami.

Prednosti izdelka

Elektronska aplikacija obremenitve

Princip elektronsko nadzorovane in stalno nadzorovane uporabe obremenitve je leta 1992 patentiral EMCO-TEST in ponuja pomembne prednosti. Sila je uporabljena natančno in nenehno nadzorovana, kar preprečuje prekoračitev pri namestitvi vtiskovala in vzpostavlja največjo možno stopnjo odpornosti proti tresljajem. Celoten preskusni cikel je elektronsko nadzorovan, kar zagotavlja visoko ponovljivost neodvisno od operaterja. Poleg tega je zajamčeno izpolnjen čas predobremenitve in čas glavne obremenitve, ki ju strogo urejata standarda ASTM in EN ISO. To ne velja za ročni začetek preskusa. DuraJet uporablja najnovejšo generacijo krmilnikov na osnovi PLC. Modularna zasnova in robustnost komponent zagotavljata visoko razpoložljivost stroja, enostavno servisiranje in dolgotrajno razpoložljivost rezervnih delov.

Intuitivno vodenje uporabnika

Preizkušeno in intuitivno načelo poteka dela uporabnika korak za korakom vodi skozi vse potrebne nastavitve, vključno s preskusnimi metodami, pretvorbami, geometrijskimi popravki itd., vse do shranjevanja podatkov in poročanja. To prihrani čas in zmanjša napake pri delovanju. Celoten sistem za krmiljenje stroja in operacijska programska oprema ecos Workflow DuraJet Edition sta implementirana v robusten PLC (elektronska krmilna enota) industrijskega razreda. Dejstvo, da se računalniške komponente ne uporabljajo, povečuje zanesljivost, zlasti v težkih proizvodnih okoljih.

Osvetlitev delovnega prostora

LED dioda, vgrajena v preskusno enoto, osvetljuje preskusno območje okoli merilne točke, kar omogoča natančno postavitev preskusnih točk tudi v težkih svetlobnih pogojih. LED je popolnoma brez bleščanja in jo je mogoče nenehno zatemniti.

Popolnoma avtomatski preskusni cikli

Merjenje se začne samodejno, ko je vzorec vpet. Sprostitev se samodejno sproži, ko je meritev končana, pot pa je mogoče prilagoditi. To je izjemen prihranek časa pri serijskem preskušanju in olajša rokovanje s težkimi komponentami v povezavi z izbirnim nožnim stikalom.

Sistemska integracija

Ta dodatni vmesnik vam omogoča integracijo DuraJeta v avtomatiziran sistem in izvedbo popolnih preskusov, ne da bi odstranili posamezne preskuse kose iz proizvodnega procesa. Druga možnost je povezava nožnega stikala z vmesnikom.

PLC krmilne komponente

Ekskluzivna uporaba standardnih PLC modulov za krmiljenje merilnika trdote zagotavlja visoko stopnjo zanesljivosti delovanja in enostavno servisiranje. Poleg tega to zagotavlja dolgoročno razpoložljivost visokokakovostnih rezervnih delov.

Vpeta in nevpeta meritev

Z vpenjanjem preskusnega vzorca se prepreči premikanje med preskusnim postopkom. Za preskušanje težko dostopnih območij lahko vpenjalne vložke tudi odstranite, da omogočite nevpeto preskušanje. Z obema metodama so zagotovljeni zanesljivi rezultati preskušanja.

Omrežna povezava

Podatke je mogoče shraniti neposredno na omrežni disk v formatu .csv preko RJ45 in jih nadalje obdelati z najrazličnejšimi aplikacijami (npr. programi za preglednice).

Pogled na različne metode merjenja trdote

Poleg celotne ponudbe Rockwell pokriva DuraJet tudi globinsko metodo Brinell in Vickers v razponu obremenitev od 1-250 kg.
Lahko se uporablja tudi za preskušanje plastike in ogljika.
V programski opremi za preskušanje ecos Workflow DuraJet Edition je mogoče vaše rezultate pretvoriti tudi v druge preskusne metode v skladu s standardom.

Rockwell merjenje vdolbine po ISO 6508 , ASTM E18 — Rockwell ISO 6508, ASTM E18

Metoda merjenja globine (nestandardna) — Metoda merjenja globine po Brinellu (nestandardna)

Preskušanje ogljika po DIN 51917 — Preskušanje ogljika DIN 51917

Preskušanje plastike v skladu z EN ISO 2039-1 — Preskušanje plastike ISO 2039-1

Funkcije DuraJet

Hitri način

Ta funkcija podpira hitro in natančno merjenje Rockwell s skrajšanjem časa, potrebnega za uporabo in sprostitev obremenitve. Upoštevajte, da meritve s to funkcijo niso skladne s standardi.

Začnite ob stiku z vzorcem

S samo enim gumbom lahko vpnete in izmerite vzorec. Meritev se začne takoj po vpenjanju vzorca in sprosti takoj po meritvi (prednastavljena razdalja sprostitve). To je še posebej pomembno pri serijskem preskušanju, saj prihrani veliko časa.

Funkcija predloge

Skupino merilnih podatkov je mogoče ustvariti ali izbrati pred preskusom. Vsi rezultati preskusov so nato zbrani v ločenih seznamih in jih je mogoče kadar koli jasno prikazati, izvoziti ali shraniti kot poročilo. Uporabite skupine merilnih podatkov za dodelitev preskusnih podatkov določenim uporabnikom, skupinam uporabnikov, komponentam, serijam ali oddelkom. Vsi preskusi, ki se izvajajo s privzetimi nastavitvami, so seveda zbrani tudi v privzetem seznamu. Nič ni izgubljeno.

Jominy modul

Izbirni modul Jominy je sestavljen iz napeljave za vzorce Jominy in programskega modula za izdajo ecos Workflow DuraJet. Programski modul vodi uporabnika skozi preskusno zaporedje in zagotavlja standardno skladno preskušanje. Rezultat preskusa je predstavljen v obliki krivulje trdote s tolerančnimi črtami in ga je mogoče shraniti v obliki standardno skladnega poročila o preskusu. Naprava lahko sprejme vzorce Jominy z dolžino od 95 do 105 mm. Pozicioniranje preskusnih točk je enostavno, hitro in natančno. Poleg razdalj preskusnih točk, določenih v standardih, lahko ustvarite tudi lastne preskusne vzorce.

Neposredno tiskanje poročil o preskusih

Poročilo o preskusu je mogoče ustvariti v formatu DIN A4 in natisniti s povezanim tiskalnikom. Ta poročila lahko shranite tudi v formatu PDF na pomnilniške naprave USB ali omrežne pogone.

Tehnični podatki DuraJeta

Dodatki za merilnik trdote DuraJet

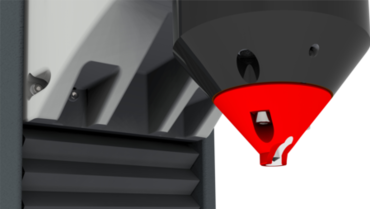

Konusni vložki za nos

Za vsako geometrijo vzorca boste našli pravi vpenjalni vložek, ki je popolnoma prilagojen vaši uporabi.

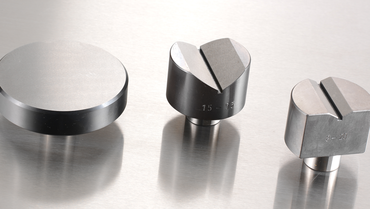

Preskusna nakovala

Naša ponudba izdelkov vključuje široko paleto preskusnih nakoval.

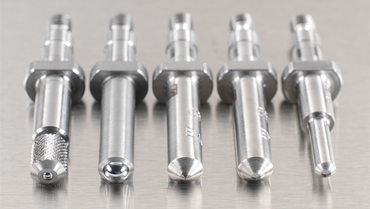

Vtiskovala

Ponujamo različna vtiskovala. Vsa certificirana vtiskovala izpolnjujejo mednarodne standarde EN ISO ali ASTM.

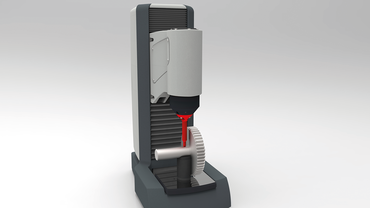

Podaljšek nosnega stožca

Podaljšek preskusne enote se uporablja za boljšo dostopnost zahtevnejših preskusnih pozicij.

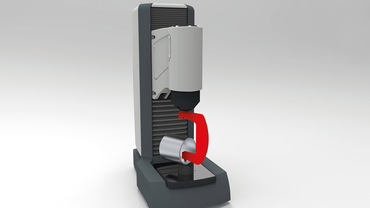

C-adapter

C-adapter se uporablja za dostop do težavnih preskusnih položajev. Preskus se vedno izvaja nevpet; zato mora biti preskusni vzorec pritrjen.

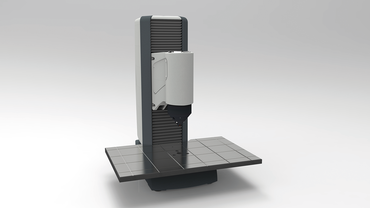

Veliko preskusno nakovalo

Za velike in zajetne preskusne vzorce lahko DuraJet naročite tudi z velikim preskusnim nakovalom (600 x 390 mm).

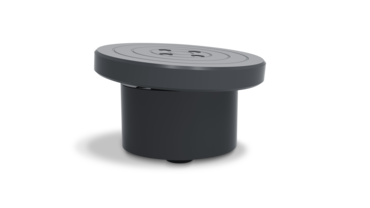

Nakovalo z oporo za nihanje

Nakovalo z nihajnim opornikom ima ležajno površino Ø 140 mm in ga je mogoče zasukati za ± 5°, na višini 76 mm.

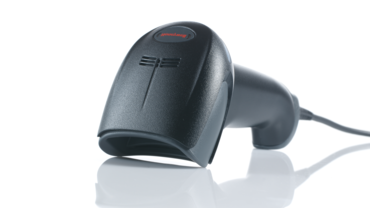

Ročni skener

Za skeniranje kod QR za lažjo uporabo predlog.

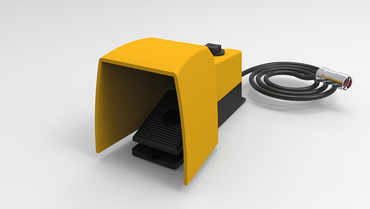

Nožno stikalo

Za nadzor gibanja vpenjanja z 2,5 m priključnim kablom.

Drugi Rockwell merilniki trdote

Trenutno ni na voljo nobenih elementov.

Zanimive aplikacije

Kovine | Trdota po Rockwellu

ISO 6508, ASTM E18

do Rockwellov preskus ISO 6508

Prenosi

Produktne informacije: DuraJet PDF 1 MB
- DE
- EN

Obremenitveni obseg	9,8 ... 2.450 N (1 kg ... 250 kg)
Zunanji premer vpenjalnega vložka (standardno)	Ø 15 mm
Notranji premer vpenjalnega vložka (standardno)	Ø 8 mm
Motorizirana nastavitev višine preskusne enote	6 mm/sec
Dimenzije (Š x V x G)	300 x 740 x 565 (mm)
Teža	110 kg
Najv. preskusna višina	260 mm
Preskusna pritrditev nakovala	Ø 25 mm
Ločljivost merilne obremenitve	24 bitov
Ločljivost merilne globine	0,02 µm
Vmesniki	2x USB, RJ45
Električna povezava	110 ... 230 V (PH, N, PE)
Frekvenca moči	50/60 Hz
Poraba energije	120 W
Temperatura okolice (po ISO/ASTM)	+5 °C do +40°C
Vlažnost	Najv. 90% (brez kondenzacije)
Najv. teža obdelovanca	100 kg
Zaščita po EN 60529	IP20
