ISO 5628 | DIN 53121 buigstijfheid van papier, karton en golfkarton
Buigstijfheid is van kritisch belang bij de verdere verwerking van papier en karton. Voor de betrouwbare, zorgenvrije werking van verpakkings- en vulmachines moet het papier of karton flexibel zijn binnen bepaalde grenzen. Bij het wisselen van papierrollen zijn uniforme stijfheidseigenschappen ook essentieel voor een vlotte werking van de verpakkingsmachine.
De internationale norm ISO 5628 beschrijft drie testmethoden voor het bepalen van de buigstijfheid van papier en karton: de 2-punts buigtest, de 3-punts buigtest en de 4-punts buigtest. De tweepunts en driepunts buigtestmethoden zijn geschikt voor dun papier en karton. De vierpunts buigmethode wordt aanbevolen voor dikker golfkarton en karton.
De Duitse industrienorm DIN 53121 beschrijft de breedtebetrokken bepaling van de buigsterkte van papier en karton volgens de balkmethode via de drie testmethoden, waarbij de tests op golfkarton verplicht via de 4-punts tesmethode gebeurt.
ISO 2493-1 beschrijft methoden voor de bepaling van de buigsterkte van papier en karton specifiek op basis van een tweepunts belasting.
2-punts buigtest 3-punts buigtest 4-punts buigtest Materiaaltestmachines Vraag een gesprek
2-Punts buigtest volgens ISO 5628, DIN 53121 en ISO 2493-1
De tweepunts buigtestmethode is de meest courant gebruikte methode voor het bepalen van de buigstijfheid van papier en dun karton, en wordt beschreven in de normen ISO 5628, DIN 53121, enISO 2493-1. De specificaties van de klant bepalen grotendeels welke norm te gebruiken.
Bij de 2-punts buigtest wordt de papierstrip aan één kant vastgeklemd en aan de andere kant belast met een buigstempel. Deze methode is bijzonder eenvoudig en wordt vaak toegepast in onderzoek en kwaliteitscontrole.
De ZwickRoell 2-punts buigtestkit is geschikt voor twee toepassingen: meten van de buigstijfheid en bepalen van de vouwkarakteristieken bij een maximale buighoek van 120°. De nauwkeurige meettechnologie met hoge resolutie zorgt ervoor dat het niet nodig is de krachtcel te wisselen.

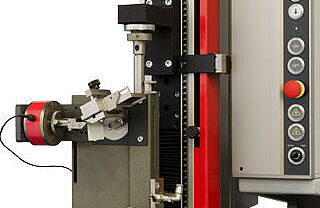

ZwickRoell 2-punts buigtestkit
Met de ZwickRoell 2-punts buigtestkit kan de buigstijfheid bepaald worden volgens de verschillende normen in combinatie met een zwickiLine universele testmachine. Ons werktuig heeft de volgende voordelen en eigenschappen:
- Buigkrachten worden geregistreerd door een krachtcel met een meetfout van slechts 1%.
- De positie van de krachtcel, ver weg van bewegende onderdelen, vermijdt storingen op het signaal.
- De elektronische hoekmeting met een resolutie van 0.001° garandeert maximale betrouwbaarheid van de gemeten waarden.
- Inklemmen van samples tot 50 of 100 mm breed.
- De meetlengte is vrij instelbaar.
- De opstelling is beschikbaar met drie verschillende klemsystemen: schroefklemmen, veerklemmen en pneumatische klemmen.
3-punts buigtest volgens ISO 5628 en DIN 53121
Een 3-punts buigtest volgens ISO 5628 en DIN 53121 wordt slechts zelden gebruikt voor bepaling van de buigstijfheid voor papiergebaseerde materialen. Toepassingen zijn onder andere massief karton, papiergebaseerde composieten en kernen. Voor kernen is de 4-punts buigtest echter de standaard. 3-punts buigtests worden gewoonlijk uitgevoerd volgens fabrieksnormen.
Voor de 3-punts buigtest is een goedkoop 3-punts buigwerktuig met doorbuigingsmeter beschikbaar in het ZwickRoell modulaire systeem. We bieden ook oplossingen op maat voor metingen op kernen.
Knikweerstand van golfkarton volgens DIN 54608
Deze 3-punts buigtest wordt uitgevoerd om de knikweerstand van golfkarton volgens DIN 54608 te bepalen.
De test wordt gebruikt voor geavanceerde karakterisatie van producten met meervoudige golf.
De test is eenvoudig uit te voeren en de samples mogen relatief klein zijn.
De waarde hangt af van verschillende basisparameters:
- SCT van het buitenste papier
- Golfgeometrie
- Kwaliteit van de verlijming
- Ontwikkeling van materiaalfouten, zoals plastische vervorming, tijdens de productie of verwerking, vacuümlijnen etc.
4-punts buigtest op golfkarton volgens ISO 5628 en DIN 53121
Golfkarton wordt uitsluitend getest via de 4-punts buigtestmethode. Het testresultaat is de stijfheid betrokken op de breedte van het sample. Stijfheid is een karakteristieke waarde die bij golfkarton gebruikt wordt om op voorhand de sterkte van een doos uit golfkarton in te schatten.
Bij de vierpunts buigtestmethode wordt het sample gesteund op vier punten en uniform belast om het materiaal onder realistische omstandigheden te testen.
In de 4-punts buigtest wordt de buigstijfheid van golfkarton bepaald volgens DIN 53121 of ISO 5628. De 4-punts buigtests levert betrouwbare stijfheidswaarden in machine- en dwarsrichting. Dit is van bijzonder belang voor golfkarton met miniatuurgolven, waarbij de stijfheid van het karton een veel grotere rol speelt dan bij normale golven.
ZwickRoell 4-punts buigtestkit
ZwickRoell heeft een 4-punts buigtestkit ontwikkeld voor karton en golfkarton op basis van de kennis opgedaan bij buigtestkits voor structurele toepassingen (vliegtuigbouw, keramiek en performante metalen):
- Een economisch werktuig dat voldoet aan alle vereisten uit ISO 5628 en DIN 53121, en dat bruikbaar is vanaf de kleinste machine, onze zwickiLine universele testmachine tot 5 kN.
- Snelle en eenvoudige bediening, in tegenstelling tot toestellen die gewichten gebruiken voor het belasten van het sample. Het sample wordt gewoon op de buigtestkit geplaatst, waarna de test wordt gestart. De stijfheid wordt automatisch berekend, rekening houdende met de elastische limieten.
- De met de buigtestkit meegeleverde opleggingen zijn speciaal ontworpen voor de eigenschappen van golfkarton, zodat zelfs kromgetrokken of geknikte samples vaak getest kunnen worden. Een meting is zelfs mogelijk met vervormde samples als gevolg van de productie.
- De doorbuiging van het golfkarton wordt gemeten met een meetvoeler of alternatief, bijvoorbeeld bij karton met micro-golven (bv. E of F golf), via optische verplaatsingsmeting zodat de veerkracht van de meetstift geen mechanische invloed uitoefent.
