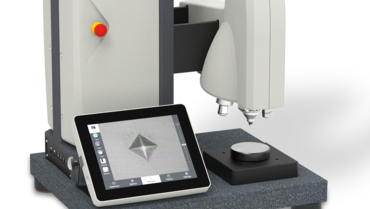

DuraScan micro hardheidsmeter

Vickers hardheidsmeter voor het lab - van manueel tot volautomatisch Download
Testmethoden
  • Vickers
  • Knoop
  • Brinell
Testgewicht
  • 0,00025 – 62,5 kgf
Versies
  • Manuele positionering van het sample
  • Volautomatisch
  • Volautomatisch & overzichtscamera
  • Volautomatisch & overzichtscamera & lineaire slede & lineaire tafel
  • Lite versie zonder PC en beeldscherm
Normen
  • ISO 6506
  • ISO 6507
  • ISO 4545
  • ASTM E384
  • ASTM E92
  • ASTM E10

DuraScan micro hardheidsmeter - gaat verder dan de normen

  • De DuraScan micro hardheidsmeter is ideaal voor een breed gamma testtaken en vormt een efficiënte meerwaarde in het lab voor hardheidsmetingen. Verschillende toepassingen zijn voorzien van doelgerichte sjablonen en functies volgens de huidige specificaties van de norm. Bepaling van de hardheid is mogelijk voor een brede waaier materialen en vormen. Voer tests uit op staal, aluminium, gesinterde onderdelen, koper en vele andere materialen met een vlak oppervlak, buizen en zelfs kogels.
  • De DuraScan reeks voor Vickers, Knoop en Brinell tests is verkrijgbaar met een belastingsbereik tussen 0,25 g tot 62,5 kg en is zeer efficiënt, flexibel en betrouwbaar. De DuraScan 10/ 20 modellen zijn ideaal als halfautomatische hardheidsmeters voor eenvoudige toepassingen. De volautomatische DuraScan 50 / 70 / 80 modellen zijn ideaal voor complexe en variërende testtaken. Het complete testverloop, van het instellen van de indrukking tot het afbeelden van de hardheidswaarde, is steeds volledig geautomatiseerd om de invloed van de bediener zo veel mogelijk te reduceren.

Voordelen van het toestel

  • Belastingsbereik 0,00025- 62,5 kg
  • Ideaal voor Vickers, Knoop en Brinell tests
  • Automatisch testverloop
  • Besturing via aanraakscherm of PC
  • Halfautomatische en volautomatische versie

Video: DuraScan micro hardheidsmeter toepassingen

Van een enkelvoudige Vickers indrukking tot volautomatisch CHD (case hardening depth) tests

  • Een makkelijke en efficiënte bediening was een focuspunt bij de ontwikkeling van onze hardheidsmeters. Dit wordt ondersteund door onze hardheidstestsoftware met nuttige hulproutines en praktische automatische functies.
  • De DuraScan reeks voor Vickers, Knoop en Brinell tests is verkrijgbaar met een belastingsbereik tussen 0,25 g tot 62,5 kg en is zeer efficiënt, flexibel en betrouwbaar.

Hardheidsmetingen volgens de huidige normen

  • Onze hardheidsmeters ondersteunen een brede belastingsrange voor de Vickers, Brinell en Knoop testmethoden. Alle methoden zijn mogelijk binnen de normen ISO 6506, ISO 6507, ISO 45452, ASTM E384, ASTM E92 en ASTM E10. Met de optionele uitbreiding van het belastingsbereik van 0,25 g tot 10 g gaan we verder dan de grenzen van de norm voor experimentele hardheidsmetingen.
  • Bij elke methode worden uw samples uiterst precies getest.
  • De automatische evaluatie van het testpunt en de makkelijke hermeting van indrukkingen maakt hardheidsmetingen efficiënter en preciezer dan ooit tevoren.

Hardheidsmetingen op verschillende materialen en vormen

  • Of het nu gaat om staal, aluminium, koper, brons, tin, goud, geanodiseerde lagen, keramiek, glas of kunststoffen. Onze micro hardheidsmeters en hardheidsmeters voor lage belastingen produceren duidelijke testresultaten via de gepaste methode. Met speciale klemmen voor ingebedde samples, kunnen verschillende stukken simultaan getest worden op hardheid. Planparallelle werkstukken kunnen rechtstreeks op de machinetafel geplaatst worden. Speciale samplehouders zoals klemmen en klauwplaten leveren de noodzakelijke ondersteuning voor ronde of complexe stukken die niet ingebed zijn.

Onze hardheidsmeters verzekeren nauwkeurige en betrouwbare hardheidswaarden onafhankelijk van de samplevorm en het materiaal.

Hardheidsmeetmethoden - diep inzicht in uw sample

  • Met Vickers, Knoop en Brinell liggen uw testtaken in een belastingsbereik tussen 0,25 g en 62,5 kg. Afhankelijk van de hardheid van het sample en de geselecteerde methode worden verschillende objectieven gebruikt om de indrukking te vergroten.

  • Uw hardheidsmetingen worden met hoge resolutie weergegeven op uw scherm. De gecapteerde afbeeldingen van uw indrukkingen zijn haarscherp.

  • Volgens de norm kunnen de resultaten ook omgezet worden naar andere testmethoden.

DuraScan - betrouwbare resultaten & hoge terugverdienbaarheid

  • Uw investering in de DuraScan Hardheidsmeter zal de kosten in uw lab aanzienlijk reduceren. De snelle voorbereiding van testtaken, de mogelijkheid sjablonen op te slaan voor identieke stukken, de vele automatische processen en de volautomatische testprocedure reduceren de tijd nodig voor hardheidsmetingen en besparen dagelijks geld voor onze klanten. Dankzij het intuïtieve en gebruiksvriendelijke softwareplatform bent u snel vertrouwd met het programma en betrouwbare bediening.
  • De hoge precisie van onze toestellen verzekert betrouwbare resultaten. Elk detail van de micro hardheidsmeter werd ontwikkeld voor absolute nauwkeurigheid en herhaalbaarheid. U heeft steeds toegang tot uw testresultaten, die op een traceerbare manier gedocumenteerd worden.

Vergelijking van de DuraScan versies

DuraScan 10 LiteDuraScan 20 LiteDuraScan 10DuraScan 20DuraScan 50DuraScan 70DuraScan 80
Micro hardheidsmeter DuraScan 10Micro hardheidsmeter DuraScan 20Micro hardheidsmeter DuraScan 50Micro hardheidsmeter DuraScan 70Micro hardheidsmeter DuraScan 80
Belastingsbereik0,00025 - 62,5 kg0,00025 - 62,5 kg0,00025 - 62,5 kg0,00025 - 62,5 kg0,00025 - 62,5 kg0,00025 - 62,5 kg0,00025 - 62,5 kg
MeetrevolverManueelManueelManueelManueelGemotoriseerdGemotoriseerdGemotoriseerd
SchermPC met beeldscherm
(niet inbegrepen)
PC met beeldscherm
(niet inbegrepen)
SchermSchermPC met beeldschermPC met beeldschermPC met beeldscherm
AutomatiseringsniveauHalfautomatischHalfautomatischHalfautomatischHalfautomatischVolautomatischVolautomatischVolautomatisch
Softwareecos Workflow Touchecos Workflow Touchecos Workflow Touchecos Workflow Touchecos Workflow Proecos Workflow Proecos Workflow Pro
Positionering van component-Manuele kruistafel-Manuele kruistafelLineaire tafelLineaire tafelGrote lineaire tafel
Overzichtscamera-----

Heeft u vragen over onze producten?

Contacteer gerust onze productexperten.
Wij kijken er naar uit u te adviseren.



Contacteer ons

Eigenschappen van de halfautomatische DuraScan 10/20

Eigenschappen van de halfautomatische DuraScan 10/20

Enkelvoudige meting
Seriemetingen & CHD, NHD en SHD processen
Gebruikersbeheer
Evaluatie van de meetgegevens
Control
Sjabloonfunctie
Enkelvoudige meting DuraScan 10/20Enkelvoudige meting DuraScan 10/20

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Enkelvoudige meting

De software begeleidt u in slechts enkele stappen doorheen het testproces. Kies de te gebruiken testmethode en zoek de juiste locatie op het sample om de test te starten. Alle testpunten worden samengevat in staafdiagrammen of statistische tabellen voor een informatief overzicht van uw resultaten. Voor een preciezere analyse van individuele testpunten kunnen lijsten gegenereerd worden in het “Resultaten” veld.

Seriemetingen, CHD, NHD en SHD procedures DuraScan 20Seriemetingen, CHD, NHD en SHD procedures DuraScan 20

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Seriemetingen & CHD, NHD en SHD processen

Vanaf de DuraScan 20 kan u seriemetingen en CHD, NHD of SHD processen uitvoeren. De vereiste afstanden worden gecontroleerd en punt voor punt afgelopen via de spindel van de testtafel. Aan het einde van de meting krijgt u een volledige lijst en een grafisch hardheidsverloop van de testpunten.

Gebruikersbeheer DuraScan 10/20Gebruikersbeheer DuraScan 10/20

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Gebruikersbeheer

Leg individuele rechten vast voor elke gebruiker. De gebruikersrechten worden gedefinieerd via creatie en toewijzing aan elke gebruiker van verschillende groepen. De toegang voor gebruikers is beveiligd met een paswoord.

Beheer van meetgegevens Durascan 10/20 - gegroepeerde metingBeheer van meetgegevens Durascan 10/20 - gegroepeerde meting

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Evaluatie van de meetgegevens

Plan uw test op voorhand en wijs een specifieke groep meetgegevens toe aan elke component. Gebruik de beheersfunctie voor gegroepeerde meetgegevens om testgegevens toe te wijzen aan specifieke gebruikers, gebruikersgroepen, loten of departementen.

Controle DuraScan 10/20Controle DuraScan 10/20

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Control

Vind de juiste positie door het sample te bewegen via manuele spindels. Zodra de testpositie vastgelegd is, wordt de vergroting bepaald door naar het gewenste objectief te draaien en de focus bij te stellen indien nodig. Uw hardheidsmeter is nu klaar voor de volgende test.

Sjabloonfunctie DuraScan 10/20Sjabloonfunctie DuraScan 10/20

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Sjabloonfunctie

Sla vaak gebruikte parameters op als sjabloon. Gewenste methoden, testlasten, herevaluaties en correcties voor componenten kunnen snel geactiveerd worden door het laden van een sjabloon. Ook samples die al gemeten werden, kunnen gebruikt worden als sjabloon. Dit reduceert de nodige tijd en mogelijke gebruikersfouten bij gebruik van een halfautomatische hardheidsmeter aanzienlijk.

Functies van de volautomatische DuraScan 50/70/80

Functies van de volautomatische DuraScan 50/70/80

CHD, NHD, SHD tests
Sjabloonfunctie
Gebruikersbeheer
Enkelvoudige meting
Seriemetingen
Panoramisch overzicht van het sample
Overzichtscamera
Individuele sampleklemmen
Hermeting
CHD, NHD, SHD hardheidsmetingen met de DuraScan 50/70/80CHD, NHD, SHD hardheidsmetingen met de DuraScan 50/70/80

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

CHD, NHD, SHD tests

Gebruik van de sjabloonfunctie met de DuraScan 50/70/80Gebruik van de sjabloonfunctie met de DuraScan 50/70/80

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Sjabloonfunctie

DuraScan gebruikersbeheerDuraScan gebruikersbeheer

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Gebruikersbeheer

Enkelvoudige meting DuraScan 50/70/80Enkelvoudige meting DuraScan 50/70/80

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Enkelvoudige meting

Seriemeting DuraScan 50/70/80Seriemeting DuraScan 50/70/80

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Seriemetingen

Panoramisch overzicht van het sample DuraScan 50/70/80Panoramisch overzicht van het sample DuraScan 50/70/80

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Panoramisch overzicht van het sample

Overzichtscamera DuraScan 50/70/80Overzichtscamera DuraScan 50/70/80

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Overzichtscamera

Individuele sampleklemmen DuraScan 50/70/80Individuele sampleklemmen DuraScan 50/70/80

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

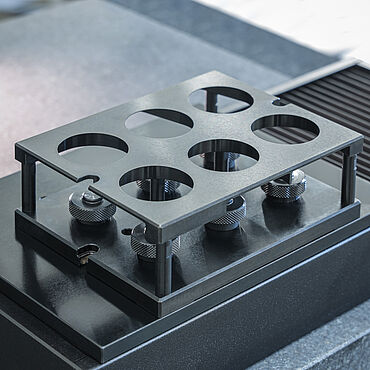

Individuele sampleklemmen

Opnieuw meten van indrukkingen DuraScan 50/70/80Opnieuw meten van indrukkingen DuraScan 50/70/80

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Hermeting

Optionele functies van de DuraScan 50/70/80

Optionele functies van de DuraScan 50/70/80

Automatische detectie van de randen van een sample
Hardheidskaarten
Referentielijnen
Testen van tandwielen
Polyline
Detectie van de rand van het sample DuraScan 50/70/80Detectie van de rand van het sample DuraScan 50/70/80

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Automatische detectie van de randen van een sample

Hardheidskaarten DuraScan 50/70/80Hardheidskaarten DuraScan 50/70/80

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Hardheidskaarten

Referentielijnen DuraScan 50/70/80Referentielijnen DuraScan 50/70/80

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Referentielijnen

Testen van tandwielen met gearMASTER Dura Scan 50/70/80Testen van tandwielen met gearMASTER Dura Scan 50/70/80

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Testen van tandwielen

Verdeling van testpunten langs polylines DuraScan 50/70/80Verdeling van testpunten langs polylines DuraScan 50/70/80

Door de video af te spelen, stemt u in met het gebruik van cookies en de overdracht van gegevens naar YouTube in de VS. Verdere informatie over gegevensbescherming.

Polyline

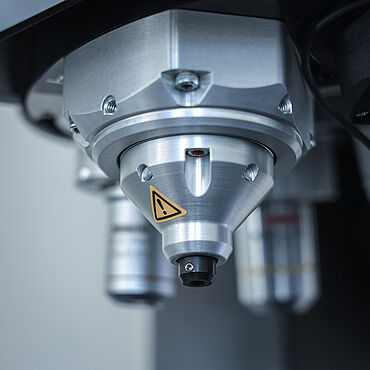

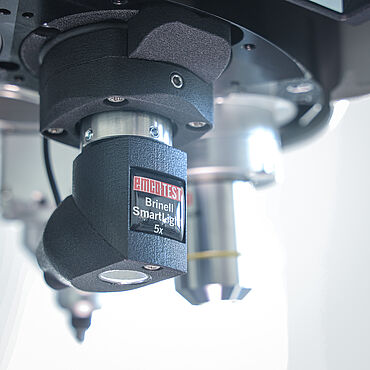

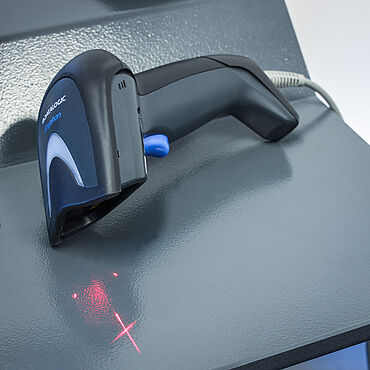

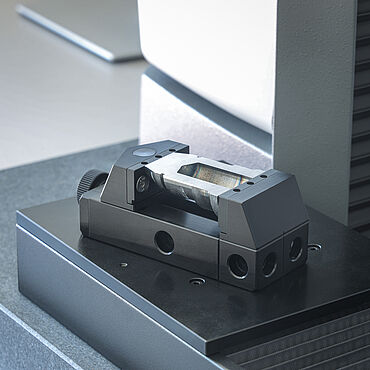

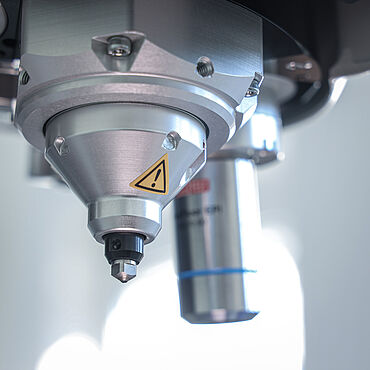

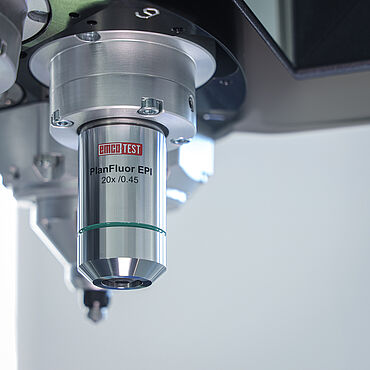

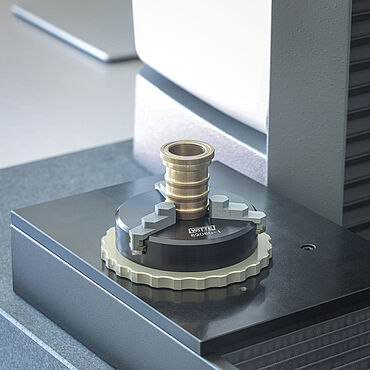

Toebehoren voor de DuraScan hardheidsmeter

Wanneer u de hardheidsmeter in detail bekijkt, zal u duidelijk de vele verborgen voordelen zien die ontstaan zijn uit onze vele jaren ontwikkeling. De huidige DuraScan is de vijfde generatie en kent talloze verbeteringen gevoed vanuit decennia feedback van onze klanten. Vandaag gebruiken we de nieuwste technologie in onze toestellen om onze positie als pionier op vlak van hardheidsmeters te bewaren.

Interessante toepassingen

Brinell hardheidsmeting metaal
ISO 6506, ASTM E10
Brinell hardheid, ISO 6506 , ASTM E10
naar Brinell hardheidsmeting metaal

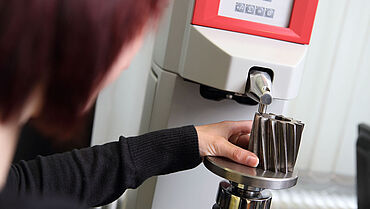

Rockwell hardheidsmeting metaal
ISO 6508, ASTM E18
Hardheidsmetingen op metaal: dieptemethode, ISO 6508, ASTM E18
naar Rockwell hardheidsmeting metaal
Vickers hardheidsmetingen metaal
ISO 6507, ASTM E92, ASTM E384
Vickers hardheidsmeting, ISO 6507, ASTM E92, ASTM E384
naar Vickers hardheidsmetingen metaal

Downloads

Naam Type Grootte Download
  • Productinformatie: DuraScan 10/20 PDF 2 MB
  • Productinformatie: DuraScan 50/70/80 PDF 1 MB
