Microdurometro DuraScan
Laboratorio per prove di Vickers - da prove manuali a prove completamente automatiche Download
Metodi di prova
- Vickers
- Knoop
- Brinell
Carico di prova
- 0,00025 - 62,5 kgf
Versioni
- Posizionamento manuale del provino
- Completamente automatica
- Completamente automatico e telecamera
- Completamente automatico e telecamera e slitta lineare
- Versione Lite senza PC e display
Normative
- ISO 6506
- ISO 6507
- ISO 4545
- ASTM E384
- ASTM E92
- ASTM E10
Il durometro DuraScan in sintesi
- Il microdurometro DuraScan è ideale per affrontare un'ampia varietà di task di prova, fornendo un efficiente strumento da laboratorio per le prove di durezza. Le varie applicazioni sono coperte dall'uso dalla funzione template e contribuito a impostazioni secondo le specifiche attuali dello standard. È possibile determinare i valori di durezza per un'ampia varietà di materiali e forme. L’esecuzione delle prove è possibile per un'ampia varietà di materiali e forme, come acciaio, alluminio, parti sinterizzate, rame e molti altri materiali sotto forma di superfici piane, tubi e persino sfere.
- Efficienza, flessibilità e affidabilità di processo sono le caratteristiche dei durometri DuraScan, perfetti per eseguire prove di durezza Vickers, Knoop e Brinell nella gamma di carico da 0,25 g a 62,5 kg. I DuraScan 10 / 20 sono ideali come microdurometri semi-automaticiper prove semplici. I modelli completamente automatici DuraScan 50 / 70 / 80 sono ideali per prove di varia complessità e varietà. L'intera sequenza di prova, dall'impostazione dei parametri di indentazione alla visualizzazione del valore di durezza, è sempre completamente automatizzata, eliminando il più possibile l'influenza dell'operatore.

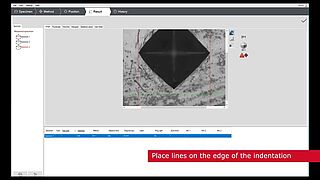

Video: Applicazioni microdurometro DuraScan
Dal singolo punto di prova Vickers alla prova Completamente automatica CHD (case hardness depth)
- La facilità e l'efficienza d'uso sono un punto focale nello sviluppo dei nostri durometri e sono favorite dal nostro software di prova, in grado di offrire un'utile assistenza e pratiche funzioni di automazione.
- Efficienza, flessibilità e affidabilità di processo sono le caratteristiche dei durometri DuraScan, perfetti per eseguire prove di durezza Vickers, Knoop e Brinell nella gamma di carico da 0,25 g a 62,5 kg.
Prove di durezza secondo le attuali normative
- Le nostre macchine per prove di durezza supportano un'ampia gamma di carichi per i metodi di prova Vickers, Brinell e Knoop. Tutti i metodi sono conformi alle norme ISO 6506 / ASTM E10, ISO 6507 / ASTM E384, ASTM E92 e ISO 45452. Con la possibilità di estendere l'intervallo di carico da 0,25 g a 10 g, riusciamo a superare i limiti degli standard, dando accesso a prove di durezza sperimentali.
- Per ogni metodo, i vostri provini vengono testati con il massimo livello di precisione.
- La valutazione automatica dei punti di prova e la facile rimisurazione delle indentazioni rendono le prove di durezza più efficienti e precise che mai.
Prove di durezza di diversi materiali e forme
- Acciaio, alluminio, rame, ottone, stagno, oro, strati anodizzati, ceramica, vetro o plastica. Il nostro microdurometro fornisce risultati precisi con il metodo appropriato. Grazie all'uso delle morse dedicate per i provini incorporate, è possibile sottoporre contemporaneamente alla prova di durezza diversi componenti. Gli elementi paralleli possono essere posizionati direttamente sul piano di lavoro della macchina. Speciali dispositivi di fissaggio dei provini, come i morsetti, forniscono anche il supporto necessario per componenti rotondi o complessi senza incorporazione.
I nostri durometri garantiscono valori di durezza accurati e affidabili, indipendentemente dalla forma del provino e dal materiale.
Metodi per prove durezza - La scelta del giusto metodo di prova
-
Con i metodi Vickers, Knoop e Brinell, le prove vengono eseguite in un intervallo di carico compreso tra 0,25 g e 62,5 kg. A seconda della durezza del provino da testare e del metodo selezionato, obiettivi diversi ingrandiscono l'impronta di prova.
-
Le misure di durezza vengono visualizzate sullo schermo ad alta risoluzione. Le immagini catturate delle indentazioni di prova sono nitidissime.
-
In base allo standard, i risultati possono essere convertiti in altri metodi di prova.
DuraScan - risultati affidabili e alto rendimento dell’investimento
- Investire nel durometro DuraScan significa ridurre i costi all’interno del laboratorio. La rapida preparazione dei task di prova, la possibilità di memorizzare template per parti identiche, i numerosi processi automatizzati e il processo di prova completamente automatizzato riducono i tempi operativi delle prove di durezza e fanno diminuire i costi giornalieri dei nostri clienti. Grazie a una piattaforma software intuitiva e guidata dall'utente, prendere confidenza con il programma e il funzionamento affidabile richiedono pochissimo tempo.
- L'elevata precisione dei nostri strumenti garantisce risultati affidabili. Ogni dettaglio del microdurometro è stato sviluppato per garantire precisione e ripetibilità assolute. In qualsiasi momento è possibile accedere ai risultati di prova, documentati in modo tracciabile.
Versioni DuraScan a confronto
| DuraScan 10 Lite | DuraScan 20 Lite | DuraScan 10 | DuraScan 20 | DuraScan 50 | DuraScan 70 | DuraScan 80 | |
 |  |  |  |  | |  | |
| Range di carico | 0,00025 - 62,5 kg | 0,00025 - 62,5 kg | 0,00025 - 62,5 kg | 0,00025 - 62,5 kg | 0,00025 - 62,5 kg | 0,00025 - 62,5 kg | 0,00025 - 62,5 kg |
| Torretta di misurazione | Manuale | Manuale | Manuale | Motorizzata | Motorizzata | Motorizzata | Motorizzata |
| Display | PC con monitor (non incluso) | PC con monitor (non incluso) | Display | Display | PC con monitor | PC con monitor | PC con monitor |
| Livello di automazione | Semi-automatica | Semi-automatica | Semi-automatica | Semi-automatica | Completamente automatica | Completamente automatica | Completamente automatica |
| Software | ecos Workflow Touch | ecos Workflow Touch | ecos Workflow Touch | ecos Workflow Touch | ecos Workflow Pro | ecos Workflow Pro | ecos Workflow Pro |
| Posizionamento del componente | - | Slitta trasversale manuale | - | Slitta trasversale manuale | Tavola lineare | Tavola lineare | Tavola lineare larga |
| Camera | - | - | - | - | - | ✓ | ✓ |
| Range di carico | 0,098 ... 612,9 N (0,01 ... 62,5 kg) |
| Range di carico opzionale | 0,002452 ... 612,9 N (0,00025 ... 62,5 kg) |
| Velocità max, asse Z | 1.2 mm/sec ... 20 mm/sec |
| Accuratezza posizionamento con mandrino manuale | - |
| Dimensioni (L x P x A) | 550 x 450 x 700 (mm) |
| Peso | 85 kg |
| Altezza di prova max | 260 mm |
| Collegamento elettrico | 110 ... 230 V (PH, N, PE) |
| Frequenza energia | 50/60 Hz |
| Consumo alimentazione | 120 W |
| Tavolo di prova (L x P) | Ø 90 mm |
| Risoluzione camera di valutazione | 12 Mpix con sensore CMOS |
| Temperatura ambiente (secondo ISO/ASTM) | +23°C ± 5°C |
| Umidità | Max. 70% (senza condensa) |
| Sistema di funzionamento | Windows 10/ 64 bit |
| Funzionamento | con PC esterno |
| Peso max del pezzo | 50 kg |
| Protezione secondo EN 60529 | IP20 |
| Range di carico | 0,098 ... 612,9 N (0,01 ... 62,5 kg) |
| Range di carico opzionale | 0,002452 ... 612,9 N (0,00025 ... 62,5 kg) |
| Velocità max, asse Z | 1.2 mm/sec ... 20 mm/sec |
| Accuratezza posizionamento con mandrino manuale | ± 0,01 mm |
| Dimensioni (L x P x A) | 550 x 450 x 700 (mm) |
| Peso | 85 kg |
| Altezza di prova max | 235 mm |
| Collegamento elettrico | 110 ... 230 V (PH, N, PE) |
| Frequenza energia | 50/60 Hz |
| Consumo alimentazione | 120 W |
| Tavolo di prova (L x P) | 135 mm x 135 mm |
| Risoluzione camera di valutazione | 12 Mpix con sensore CMOS |
| Temperatura ambiente (secondo ISO/ASTM) | +23°C ± 5°C |
| Umidità | Max. 70% (senza condensa) |
| Sistema di funzionamento | Windows 10/ 64 bit |
| Funzionamento | con PC esterno |
| Peso max del pezzo | 50 kg |
| Protezione secondo EN 60529 | IP20 |
| Range di carico | 0,098 ... 612,9 N (0,01 ... 62,5 kg) |
| Range di carico opzionale | 0,002452 ... 612,9 N (0,00025 ... 62,5 kg) |
| Velocità max, asse Z | 1.2 mm/sec ... 20 mm/sec |
| Accuratezza posizionamento con mandrino manuale | - |
| Dimensioni (L x P x A) | 550 x 450 x 700 (mm) |
| Peso | 85 kg |
| Altezza di prova max | 260 mm |
| Collegamento elettrico | 110 ... 230 V (PH, N, PE) |
| Frequenza energia | 50/60 Hz |
| Consumo alimentazione | 120 W |
| Tavolo di prova (L x P) | Ø 90 mm |
| Risoluzione camera di valutazione | 12 Mpix con sensore CMOS |
| Temperatura ambiente (secondo ISO/ASTM) | +23°C ± 5°C |
| Umidità | Max. 70% (senza condensa) |
| Sistema di funzionamento | Windows 10/ 64 bit |
| Peso max del pezzo | 50 kg |
| Protezione secondo EN 60529 | IP20 |
| Range di carico | 0,098 ... 612,9 N (0,01 ... 62,5 kg) |
| Range di carico opzionale | 0,002452 ... 612,9 N (0,00025 ... 62,5 kg) |
| Velocità max, asse Z | 1.2 mm/sec ... 20 mm/sec |
| Accuratezza posizionamento con mandrino manuale | ± 0,01 mm |
| Dimensioni (L x P x A) | 550 x 450 x 700 (mm) |
| Peso | 85 kg |
| Altezza di prova max | 235 mm |
| Collegamento elettrico | 110 ... 230 V (PH, N, PE) |
| Frequenza energia | 50/60 Hz |
| Consumo alimentazione | 120 W |
| Tavolo di prova (L x P) | 135 mm x 135 mm |
| Risoluzione camera di valutazione | 12 Mpix con sensore CMOS |
| Temperatura ambiente (secondo ISO/ASTM) | +23°C ± 5°C |
| Umidità | Max. 70% (senza condensa) |
| Sistema di funzionamento | Windows 10/ 64 bit |
| Peso max del pezzo | 50 kg |
| Protezione secondo EN 60529 | IP20 |
| Range di carico | 0,098 ... 612,9 N (0,01 ... 62,5 kg) |
| Range di carico opzionale | 0,002452 ... 612,9 N (0,00025 ... 62,5 kg) |
| Accuratezza posizionamento | ± 0,0035 mm |
| Accuratezza posizionamento con bilancia in vetro | < 0,25 µm |
| Dimensioni (L x P x A) | 550 x 450 x 700 (mm) |
| Peso | 87 kg |
| Altezza di prova max | 260 mm |
| Collegamento elettrico | 110 ... 250 V (PH, N, PE) |
| Frequenza energia | 50/60 Hz |
| Consumo alimentazione | 120 W |
| Tavolo di prova (L x P) | 200 x 150 mm |
| Risoluzione camera di valutazione | 12 Mpix con sensore CMOS |
| Temperatura ambiente (secondo ISO/ASTM) | +23°C ± 5°C |
| Umidità | Max. 70% (senza condensa) |
| Sistema di funzionamento | Windows 10/ 64 bit |
| Peso max del pezzo | 50 kg |
| Protezione secondo EN 60529 | IP20 |
| Camera | Solo DuraScan 70 |
| Range di carico | 0,098 ... 612,9 N (0,01 ... 62,5 kg) |
| Range di carico opzionale | 0,002452 ... 612,9 N (0,00025 ... 62,5 kg) |
| Accuratezza posizionamento | ± 0,0035 mm |
| Accuratezza posizionamento con bilancia in vetro | < 0,25 µm |
| Dimensioni (L x P x A) | 700 x 450 x 700 (mm) |
| Peso | 98 kg |
| Altezza di prova max | 260 mm |
| Collegamento elettrico | 110 ... 250 V (PH, N, PE) |
| Frequenza energia | 50/60 Hz |
| Consumo alimentazione | 120 W |
| Tavolo di prova (L x P) | 300 x 150 mm |
| Risoluzione camera di valutazione | 12 Mpix con sensore CMOS |
| Temperatura ambiente (secondo ISO/ASTM) | +23°C ± 5°C |
| Umidità | Max. 70% (senza condensa) |
| Sistema di funzionamento | Windows 10/ 64 bit |
| Peso max del pezzo | 50 kg |
| Protezione secondo EN 60529 | IP20 |
| Camera | Sì |
Accessori per il microdurometro DuraScan
Guardando da vicino i nostri durometri, si capiscono chiaramente i numerosi vantaggi che derivano dalla nostra esperienza pluriennale nella progettazione e sviluppo. Il DuraScan è attualmente alla sua quinta generazione e include numerosi miglioramenti, risultato di decenni di feedback forniti dai nostri clienti. Oggi, utilizzare la tecnologia più avanzata sulle nostre macchine rimane tra le nostre priorità, consentendoci così di mantenere la nostra posizione di pionieri nel mercato dei durometri.
Lenti
Offriamo un’ampia selezione di obiettivi per il DuraScan.
SmartLight Brinell
Per una migliore valutazione delle indentazioni di prova Brinell.
Obiettivo a lunga distanza
Penetratori
Afferraggi
3 mandrini per guancetta
Morsa
Scanner portatile
