Durômetro Micro DuraScan

Vickers durômetro de laboratório - manual até totalmente automático Baixar

DuraScan durômetro - visualização

  • O DuraScan micro durômetro é adequado para a solução das mais diversas tarefas de ensaio e se torna seu acompanhante eficiente quando se trata de ensaio de dureza no laboratório. Várias aplicações são cobertas por meio de modelos e dispositivos auxilares adequados conforme as indicações atualizadas da norma. O valor de dureza é determinado para os mais diversos materiais e formas. Podem ser realizados ensaios em aço, alumínio, peças sinterizadas, cobre e muitos outros materiais em forma de superfícies planas, tubos e inclusive esferas.
  • Eficiência, flexibilidade e segurança de processo são os destaques da família DuraScan com a qual todas as tarefas de ensaio Vickers, Knoop e Brinell na faixa de carga entre 0,25 g e 62,5 kg são executadas. Os modelos DuraScan 10 / 20 como micro durômetros semi-automáticos são ideais para tarefas de ensaio simples. Os modelos DuraScan 50 / 70 / 80 totalmente automáticos são especialmente adequados para tarefas de ensaio complexas e extensas. A sequência de ensaio desde a indentação até a representação do valor de dureza sempre é feita de forma totalmente automática. Dessa forma as influências causadas pelo usuário são praticamente excluídas.

Vantagens do produto

  • Faixa de carga de 0,00025 – 62,5 kg
  • Adequado para Vickers, Knoop e Brinell
  • Sequência de ensaio motorizada
  • Controle por meio de Touch-Display ou PC
  • Modelo semi-automático e totalmente automático

Vídeo: Áreas de aplicação do durômetro Micro DuraScan

Do ponto de ensaio Vickers individual até o ensaio CHD totalmente automático

  • A operação simples e eficiente de nossas máquinas para ensaios de dureza é um ponto forte em nosso desenvolvimento. O software para ensaio de dureza oferece suporte útil e automações práticas.
  • Eficiência, flexibilidade e segurança de processo são os destaques da família DuraScan com a qual todas as tarefas de ensaio Vickers, Knoop e Brinell na faixa de carga entre 0,25 g e 62,5 kg são executadas.

Ensaio de dureza conforme a norma atualizada

  • Nossas máquinas para ensaio de dureza oferecem uma ampla faixa de carga nos métodos de ensaio Vickers, Brinell e Knoop. Todos os métodos são cobertos pelas normas ISO 6506, ISO 6507, ISO 45452, ASTM E384, ASTM E92 e ASTM E10. Por meio da expansão opcional da faixa de carga de 0,25g até 10g nós extrapolamos os limites da norma e abrimos o campo para o ensaio de dureza experimental.
  • Em todos os métodos suas amostras são submetidas a ensaios de máxima precisão.
  • A avaliação automática do ponto de ensaio e a fácil medição das indentações oferecem ao ensaio de dureza eficiência e exatidão jamais vistas.

Ensaio de dureza em diferentes materiais e formas

  • Pode ser aço, alumínio, cobre, latão, zinco, ouro, camadas Eloxal, cerâmica, vidro ou plásticos. Nosso durômetro de mico e pequenas cargas gera com o método adequado resultados de ensaio exatos. Por meio das garras próprias para amostras embutidas vários componentes podem ser submetidos ao ensaio de dureza simultaneamente. Peças de plano paralelo podem ser colocadas diretamente sobre a placa de trabalho da máquina. Dispositivos de amostra especiais como por ex. mandril de aperto ou base também fornecem a devida fixação para componentes redondos ou complexos sem embutimento.

Nossos durômetros fornecem valores de dureza exatos e confiáveis independentemente da forma e do material amostra.

Métodos de ensaio de dureza - conhecimentos aprofundados com o método de ensaio adequado

  • Com os métodos de Vickers, Knoop e Brinell suas tarefas de ensaio são executadas na faixa de carga entre 0,25 g e 62,5 kg. Dependendo da dureza da amostra a ser testada e do método escolhido diferentes lentes objetivas aumentam sua indentação de ensaio.

  • Na tela suas medições de dureza são representadas em alta resolução e a cores. As imagens gravadas de suas indentações de ensaio possuem extrema nitidez.

  • Conforme a norma seus resultados também podem ser convertidos em outros métodos de ensaio.

DuraScan - Resultados confiáveis & alta taxa de rendimento

  • O investimento em um durômetro DuraScan permite uma redução significativa de custos no laboratório. A rápida preparação de suas tarefas de ensaio, o armazenamento de modelos no caso de peças iguais, muitos processos automatizados e o processo de ensaio totalmente automático reduzem o tempo de trabalho necessário para o ensaio de dureza e fornecem a nossos clientes uma economia diária de dinheiro. Em virtude do software intuitivo e regido pelo usuário a adaptação do funcionário e a operação segura já são alcançadas após pouco tempo.
  • A segurança de resultado é obtida em virtude da alta precisão de nossos equipamentos. Todos os detalhes do durômetro Micro foram desenvolvidos com foco na absoluta exatidão e repetibilidade. Os resultados de ensaio podem ser acessados em qualquer momento e são documentados de forma rastreável.

DuraScan variantes em comparação

DuraScan 10 LiteDuraScan 20 LiteDuraScan 10DuraScan 20DuraScan 50DuraScan 70DuraScan 80
Durômetro Micro DuraScan 10 Durômetro Micro DuraScan 20 Durômetro Micro DuraScan 50 Durômetro Micro DuraScan 70 Durômetro Micro DuraScan 80
Faixa de carga0,00025 - 62,5 kg0,00025 - 62,5 kg0,00025 - 62,5 kg0,00025 - 62,5 kg0,00025 - 62,5 kg0,00025 - 62,5 kg0,00025 - 62,5 kg
Revolver de mediçãomanualmanualmanualmanualmotorizadomotorizadomotorizado
DisplayPC com monitor
(não incluído)
PC com monitor
(não incluído)
DisplayDisplayPC com monitorPC com monitorPC com monitor
Grau de automaçãosemi-automáticosemi-automáticosemi-automáticosemi-automáticototalmente automáticototalmente automáticototalmente automático
Softwareecos Workflow Touchecos Workflow Touchecos Workflow Touchecos Workflow Touchecos Workflow Proecos Workflow Proecos Workflow Pro
Posicionamento do componente-Carro cruzado manual-Carro cruzado manualMesa linearMesa linearMesa linear grande
Câmera de visualização-----

Você tem perguntas sobre o produto?

Entre em contato com nossos especialistas de produto.
Será um prazer oferecer-lhe consultoria!



Entre em contato agora

Funções do DuraScan 10/20 semi-automático

Funções do DuraScan 10/20 semi-automático

Medição individual
Medições seriais & percursos CHD, Nht, Rht
Gerenciamento de usuários,
Gerenciamento de dados de medição
Comando
Função de modelo
Medição individual DuraScan 10/20Medição individual DuraScan 10/20

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Medição individual

O software conduz pelo processo de ensaio em apenas poucos passos. Determine o procedimento e método de ensaio desejado e encontre um local adequado na amostra para iniciar o teste de dureza. Todos os pontos de ensaio são resumidos em diagramas de barra ou estatísticas e fornecem uma visão informativa de seus resultados. Para uma análise mais exata de pontos individuais podem ser utilizadas as listas geradas na área de “Resultados“.

Medições em série & percursos CHD, Nht, Rht DuraScan 20Medições em série & percursos CHD, Nht, Rht DuraScan 20

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Medições seriais & percursos CHD, Nht, Rht

A partir do DuraScan 20 são possíveis medições em série assim como percursos CHD-, Nht e Rht. Por meio dos fusos na bancada de ensaio as distâncias exigidas são acionadas manualmente e verificadas ponto por ponto. No final de sua medição você encontrará no resultado listas completas e um gráfico da curva de dureza de seus pontos de ensaio.

Gerenciamento de usuários DuraScan 10/20Gerenciamento de usuários DuraScan 10/20

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Gerenciamento de usuários,

Para cada um dos usuários devem ser definidos direitos próprios. Os direitos de usuários são definidos por meio da criação de diferentes grupos e atribuídos a cada um dos usuários. O registro é feito por meio de acesso protegido por senha.

Gerenciamento de dados de medição DuraScan 10/20 - medição em gruposGerenciamento de dados de medição DuraScan 10/20 - medição em grupos

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Gerenciamento de dados de medição

O ensaio deve ser planejado com antecedência e para cada um dos componentes deve ser gerado um grupo de dados de medição próprio. Por meio da seleção de um grupo os resultados de ensaio são depositados separadamente e coletados em listas. Utilize o gerenciamento de dados de medição em grupos para atribuir dados de ensaio de usuários individuais a grupos de usuários, componentes, lotes ou departamentos.

Controle DuraScan 10/20Controle DuraScan 10/20

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Comando

Encontre a posição adequada movimentando sua amostra com o auxílio de fusos manuais. Quando o ponto de ensaio foi definido, a amplificação será definida por meio do posicionamento da lente objetiva desejada com regulagem da nitidez, se necessário. Agora seu durômetro está pronto para o próximo ensaio.

Função de modelo DuraScan 10/20Função de modelo DuraScan 10/20

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Função de modelo

Armazene parâmetros de uso frequente em forma de um modelo. Os métodos, cargas de ensaio, conversões e correções de componentes podem ser rapidamente ativados após o carregamento de seu modelo. Como modelo também podem ser utilizadas amostras já medidas. Isso reduz significativamente o tempo necessário e possíveis falhas operacionais nos trabalhos com seu durômetro semi-automático.

Funções do DuraScan 50/70/80 totalmente automático

Funções do DuraScan 50/70/80 totalmente automático

Ensaio CHD, Nht, Rht
Função de modelo
Gerenciamento de usuários
Medição individual
Medições em série
Vista panorâmica da amostra
Câmera de visualização
Garras individuais
Medição de controle
Ensaio CHD, Nht, Rht com o DuraScan 50/70/80Ensaio CHD, Nht, Rht com o DuraScan 50/70/80

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Ensaio CHD, Nht, Rht

Trabalhar com a função modelo no DuraScan 50/70/80Trabalhar com a função modelo no DuraScan 50/70/80

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Função de modelo

Gerenciamento de usuários DuraScanGerenciamento de usuários DuraScan

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Gerenciamento de usuários

Medição individual DuraScan 50/ 70/80Medição individual DuraScan 50/ 70/80

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Medição individual

Medição em série DuraScan 50/70/80Medição em série DuraScan 50/70/80

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Medições em série

Vista panorâmica da amostra DuraScan 50/70/80Vista panorâmica da amostra DuraScan 50/70/80

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Vista panorâmica da amostra

Câmera de visualização DuraScan 50/70/80Câmera de visualização DuraScan 50/70/80

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Câmera de visualização

Garras individuais DuraScan 50/70/80Garras individuais DuraScan 50/70/80

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Garras individuais

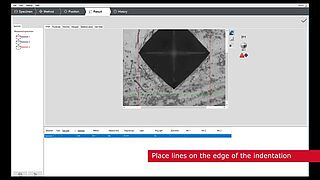

Nova medição de indentações DuraScan 50/70/80Nova medição de indentações DuraScan 50/70/80

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Medição de controle

Funções opcionais para DuraScan 50/70/80

Funções opcionais para DuraScan 50/70/80

Detecção automática de arestas das amostras
Mapping de dureza
Linhas auxiliares
Ensaio de engrenagem
Polyline
Identificação de bordas de amostras DuraScan 50/70/80Identificação de bordas de amostras DuraScan 50/70/80

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Detecção automática de arestas das amostras

Mapeamento de dureza DuraScan 50/70/80Mapeamento de dureza DuraScan 50/70/80

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Mapping de dureza

Linhas auxiliares DuraScan 50/70/80Linhas auxiliares DuraScan 50/70/80

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Linhas auxiliares

Ensaio de roda dentada com gearMASTER DuraScan 50/70/80Ensaio de roda dentada com gearMASTER DuraScan 50/70/80

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Ensaio de engrenagem

Distribuição de pontos de ensaio ao longo de polilinha DuraScan 50/70/80Distribuição de pontos de ensaio ao longo de polilinha DuraScan 50/70/80

Ao reproduzir este vídeo, você concorda com o uso de cookies e transferência dos dados para o YouTube nos Estados Unidos. Avisos adicionais de privacidade de dados

Polyline

Acessórios para micro - durômetro DuraScan

A análise detalhada da máquina para ensaios de dureza revela as vantagens latentes de nossos serviços e expertise de desenvolvimento de longos anos. O DuraScan se encontra na quinta geração e inclui numerosas melhorias possibilitadas pelo feedback recebido de nossos clientes no decorrer das últimas décadas. Sempre trabalhamos com a tecnologia de estado da arte em nossas máquinas para ser um dos pioneiros no mercado de durômetros.

Outros micro - durômetros

Nenhum elemento disponível atualmente.

Aplicações interessantes

Ensaio de dureza conforme Brinell em metais
ISO 6506, ASTM E10
para Ensaio de dureza conforme Brinell em metais
Ensaio Rockwell em metal
ISO 6508
para Ensaio Rockwell em metal
Ensaio de dureza Vickers em metal
ISO 6507, ASTM E92, ASTM E384
para Ensaio de dureza Vickers em metal

Downloads

Nome Tipo Tamanho Baixar
  • Informação do produto: DuraScan 10/20 PDF 2 MB
  • Informação do produto: DuraScan 50/70/80 PDF 1 MB
