Durômetros e maquinas para ensaios de dureza

Ensaio de dureza em metais, cerâmica e plásticos

A ZwickRoell oferece um amplo portfólio de durômetros para ensaios em metais, cerâmica, plásticos, elastômeros e materiais especiais. Esses equipamentos atendem aos requisitos de todos os métodos de ensaio de dureza relevantes e das normas internacionais vigentes. Com nossos laboratórios de calibração a ZwickRoell garante ensaios de dureza exatos e certificados.

A ZwickRoell combina as competências da Indentec e EMCO-TEST, dois nomes líderes no setor e, une mais de 70 anos de expertise no ensaio de dureza em um único lugar. Eis a base para soluções progressivas e abordagens inovadoras as quais definem novos padrões – made in Europe.

As diferenças de durômetros são principalmente os possíveis métodos de ensaio, como por exemplo, Rockwell, Vickers, Brinell e Knoop, os quais determinam decisivamente a estrutura da máquina para ensaios de dureza. Obtenha uma visão geral das diferentes séries de modelos de durômetros e suas áreas de aplicação. Nosso portfólio de máquinas e equipamentos para ensaios de dureza abrange soluções desde aplicações manuais padrão até o sistemas de ensaio de dureza totalmente automatizados:

Vickers Universal Rockwell Brinell Knoop Durômetros portáteis SHORE/IRHD

Acessórios & Placas para ensaio Automação, Customização, Instalações Especiais Lista de Normas de Dureza Projetos de Clientes Solicite uma consultoria

Imagem: Durômetros / equipamentos e máquinas para ensaios de dureza para o ensaios de dureza em metais, cerâmica e plásticos
+20000 Durômetros instalados no mundo inteiro
5 Membros em comités normativos ISO
+100 Colaboradores no ensaio de dureza

Ensaio de dureza em todo o mundo

Nós estamos presentes em mais de 50 países e oferecemos a nossos clientes soluções de ensaio de dureza rápidas e confiáveis. Com mais de 100 especialistas nessa área,
oferecemos a nossos clientes suporte para ensaiarem seus produtos quanto à longevidade e confiabilidade.

Soluções de ensaio inteligentes

Possuímos a solução adequada para todas as tarefas de ensaio: Começando com o ensaio padronizado conforme norma para sequências de ensaio customizadas, passando por tarefas de ensaio alternantes dentro de um sistema de ensaio, até a sequência de ensaio complexa e totalmente automatizada.

Durômetros Vickers

As Máquinas para ensaios de dureza Vickers são ideais para materiais finos e duros, camadas superficiais e oferecem alta precisão nas medições de micro-dureza. Uma ponteira piramidal de diamante é usada para criar uma indentação no material a ser ensaiado e, na sequência, é feita uma analise óptica. O durômetro também requer um sistema preciso para posicionar a amostra de ensaio para ensaios de nivelamento. São especialmente eficientes sistemas totalmente automáticos com um sistema de eixo motorizado para o posicionamento preciso exato do ponto de ensaio.

Nossa série DuraScan oferece todas as funções e vantagens para os ensaios de dureza Vickers.

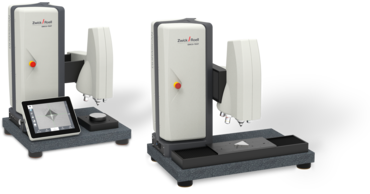

Durômetro DuraScan

A série DuraScan se torna seu acompanhante eficiente no range de pequenas cargas e de micro-dureza quando se trata de ensaio de dureza no laboratório. O range de carga padrão de 10 gf até 62,5 kgf é aplicado com malha fechada e pode ser estendido opcionalmente para 0,25 gf até 62,5 kgf. Além dos métodos de ensaio mais utilizados, o ensaio de dureza conforme Vickers, as máquinas para ensaios de micro-dureza e de pequenas cargas DuraScan também permitem a execução de todas as tarefas de ensaio conforme Knoop e Brinell. Nossa série DuraScan oferece um cabeçote automático sêxtuplo para a troca rápida de indentadores e lentes objetivas.

  • Áreas de aplicação: As máquinas para ensaios de dureza DuraScan são especialmente adequadas para os ensaios de sequência de amostras embutidas como por ex. cordões de solda ou componentes temperados. Com os baixos níveis de carga é também possível testar materiais ou revestimentos muito finos. Módulos adicionais permitem o ensaio em componentes especiais como por ex. segmentos de tubos ou flancos de engrenagens.
  • Normas: Vickers ISO 6507, ASTM E92, ASTM E384, Brinell ISO 6506, ASTM E10, Knoop ISO 4545, ASTM E92, ASTM E384

Maiores informações sobre durômetros conforme Vickers Maiores informações sobre a série DuraScan

Máquinas universais para ensaios de dureza

foram especialmente projetados para ensaios de dureza conforme os métodos Brinell, Vickers, Rockwell, mas também para Knoop, ensaios em plásticos e ensaios em carbono. Para atender a todos estes métodos de ensaio a máquina para ensaios de dureza universal precisa de um grande range de carga.

Nossa série DuraVision cobre um range de carga padrão singular de 0,3 – 250 kgf ou 3 – 3000 kgf, o qual permite uma grande variedade de métodos de ensaio.

Máquina universal para ensaio de dureza DuraVision

Os durômetros universais DuraVision para o range de carga padrão de 0,3 – 250 kgf ou 3 – 3000 kgf são adequados para ensaios em carbono & ensaios em plásticos conforme Vickers, Knoop, Brinell, Rockwell. Todos os métodos são cobertos pelas normas ISO 6506, ISO 6507, ISO 45452, ASTM E384, ASTM E92, ASTM E10, ISO 6508, ASTM E18, DIN 51917 e ISO 2039.

O durômetro DuraVision na variante de roda manual com posicionamento motorizado do cabeçote de ensaio ou como durômetro totalmente automatizado é a solução ideal para a proximidade imediata do ambiente de produção, o laboratório de qualidade assegurada, mas também para o áspero ambiente de produção.

Saiba mais sobre a séria DuraVision Solicite uma consultoria

Durômetro ZHR Rockwell

Durômetros Rockwell são ideais para materiais metálicos e se destacam por seu manuseio rápido e fácil. Os durômetros Rockwell utilizam um método de diferença em profundidade e necessitam para tais dispositivos de medição adequados e calibrados.

Com a máquina para ensaios de durezaDuraJet conforme Rockwell e os durômetros ZHR Rockwell nós cobrimos todo o range Rockwell e permitimos além do mais também ensaios em plásticos e carbonos assim como HVT e HBT.

Máquinas para ensaios de dureza conforme Rockwell - DuraJet e ZHR

Durômetros conforme Brinell:

Durômetros Brinell medem a dureza por meio de indentação no material de uma esfera feita em metal duro. Na sequência, a indentação permanente é avaliada por meio de processo ótico. O método conforme Brinell é adequado para materiais relativamente macios e não homogêneos. Os requisitos quanto à superfície são relativamente baixas, especialmente para altas cargas de ensaio de até 3.000kg.

Nossas máquinas para ensaios de dureza da série DuraVision cobrem uma grande variedade de métodos conforme Brinell.

Saiba mais sobre DuraVision Solicite uma orientação

Máquinas para ensaios de dureza conforme Knoop

O ensaio de dureza conforme Knoop é uma alternativa ao ensaio de dureza Vickers para ensaios de dureza com baixa força de ensaio. Ele é utilizado principalmente para evitar a fissuras em materiais frágeis, como cerâmica, mas também para facilitar ensaios em camadas finas.

Por esse motivo, as máquinas para ensaios de dureza conforme Knoop utilizam um indentador rômbico feito em diamante para micromedições de dureza. A avaliação é feita de forma ótica. Para a execução do ensaio de dureza conforme Knoop são especialmente adequadas nossas máquinas para ensaios de dureza da série DuraScan. Elas atendem a todas as normas vigentes como ASTM E384 e ISO 4545.

Mais informações sobre durômetros Vickers Mais informações sobre a série DuraScan

Durômetros portáteis

Durômetros portáteis são equipamentos móveis os quais permitem a execução de ensaios diretamente no componente. Isso é especialmente vantajoso no caso de componentes muito grandes de difícil mobilidade.

Durômetros portáteis para metais

Durômetros portáteis Rockwell no range de carga de 15 até 187,5 kgf ficaram comprovados durante décadas em muitos setores da indústria (por exemplo: energia, construção naval, mineração, construção de instalações de grande porte, petróleo e petroquímica). Em virtude de sua alta flexibilidade eles são ideais para medições diretamente no objeto ou em locais de difícil acessibilidade. O range de aplicação vai da simples medição de chapas metálicas até o ensaio de dureza em flancos de engrenagens e em furações.

A peça principal de todos os durômetros Rockwell portáteis é a comprovada unidade de bucha de mola para a aplicação da carga. O valor de dureza é exibido em um relógio mostrador análogo.

Mais informações sobre os durômetros Rockwell portáveis:

  • N4 - Grampo de ensaio para chapas metálicas, placas, etc.
  • N6 - Durômetro para furações
  • N7 - Durômetro para flancos de dentes para ensaios em engrenagens

Solicite uma proposta

Durômetros portáveis para plásticos e elastômeros

A ZwickRoell oferece durômetros móveis para plásticos e elastômeros de diferentes modelos (análogo/digital e/ou sem e com fixação/suporte).

Durômetros Shore e medidores IRHD (IRHD = International Rubber Hardness Degree) determinam a profundidade de indentação de diferentes materiais, desde espumas e elastômeros até plásticos rígidos. Eles são essenciais para o controle de qualidade na indústria de elastômeros e plásticos.

Durômetros Shore / Medidores IRHD - visão geral

Automação, Customização, Instalações especiais

A ZwickRoell entende a singularidade de cada requisito no ensaio de materiais. Por esse motivo, nós projetamos nossas máquinas para ensaios de dureza e o amplo portfólio de acessórios de modo que eles atendem perfeitamente aos requisitos específicos de nossos clientes . Sejam durômetros de série ou adaptações especiais – nós oferecemos acessórios individualmente adaptados e soluções customizadas para executar qualquer tarefa de ensaio com exatidão e eficiência.

Em estreita cooperação com nossos clientes nós desenvolvemos soluções que não somente são funcionais e eficientes, mas também seguros, sempre observando as disposições legais vigentes. Com features inovadores como por ex.sistemas de sinais para o monitoramento do estado operacional e das possibilidades de operação de sua máquina por controle remoto, nós garantimos a utilização fácil e ao mesmo tempo segura.

  • Customização
    Nossas máquinas para ensaios de dureza e acessórios como por ex. bancadas de ensaio, garras e cabeçotes para ensaios são individualmente adaptáveis para possibilitar ensaios de componentes com eficiência e em conformidade com as normas.
  • Instalações especiais
    Para requisitos especialmente individuais, nós projetamos instalações especiais customizadas totalmente em conformidade com as necessidades específicas de nossos clientes. Processos de ensaio automatizados e a avaliação de itens de ensaio, suplementados por dispositivos de fresagem para a preparação da superfície das amostras, são algo óbvio para nós e fazem parte de nossa competência de fornecer soluções.
  • Automação
    Em estreita cooperação com nossos clientes, nós automatizamos todo o processo de ensaio de dureza. Nossos sistemas de ensaio automatizados, essenciais para laboratórios de ensaio modernos, se encarregam do manuseio das amostras e executam os ensaios confiavelmente conforme as indicações das normas.

Saiba mais sobre nossas soluções Solicite uma consultoria

Acessórios & Placas de ensaio

Um durômetro é uma ferramenta importante no ensaio e na análise de materiais. Com os acessórios certos a eficácia do equipamento será ainda maior para atender aos requisitos individuais. Nós oferecemos entre outros:

  • Mesas de ensaio
  • Indentador
  • Lentes objetivas
  • Insertes de cabeçote de ensaio
  • Leitor portátil
  • Sensores de pé e muito mais

Blocos padrão de dureza
Blocos padrão de dureza são essenciais para a calibração e a verificação diária de equipamentos para ensaios de dureza quanto à sua confiabilidade operacional. Eles devem apresentar mínima divergência de dureza e sua calibração deve ser exata. A ZwickRoell oferece blocos que são calibrados em conformidade com rigorosas normas para atender aos requisitos de diferentes setores da indústria no mundo inteiro.

Solicite uma orientação Mais informações sobre os blocos padrão de dureza

Em caso de outras perguntas quanto ao ensaio de dureza e nossas máquinas para ensaios de dureza:

entre diretamente em contato com nossos especialistas em dureza. Será um prazer oferecer-lhe consultoria!

Entrar em contato

Normas importantes no ensaio de dureza

O ensaio de dureza é componente importante da qualidade assegurada. Normas como ISO 6506, ISO 6507, ISO 6508, ASTM E10, ASTM E384 e ASTM E18 fornecem para tal diretrizes relevantes. Referidas normas definem com exatidão os respectivos métodos para garantir a comparabilidade confiável dos resultados em nível internacional. Nesta seção, nós lhe apresentamos as normas mais aplicadas e sua importância para a execução de ensaios de dureza exatos e padronizados em diferentes setores da indústria.

Todos nossos durômetros garantem a observância das indicações de todas as normas ISO e ASTM vigentes.

  • ISO 6506 - Método conforme Brinell O método conforme Brinell, definido na norma ISO 6506, é especialmente adequado para materiais de granulações maiores. Assim, o material é indentado por uma esfera dura e a indentação é medida para determinar a dureza. Esse método é amplamente usado na indústria metalúrgica.
  • ASTM E10 - Método conforme Brinell A ASTM E10 é uma norma que paralelamente à norma ISO 6506 descreve o método Brinell e é especialmente aplicada nos EUA. Ela é principalmente usada para materiais como aço e ligas ferrosas.
  • ISO 6507 - Método conforme Vickers: A ISO 6507 descreve o método conforme Vickers que se destaca por sua aplicabilidade em um amplo leque de durezas de materiais. Um diamante piramidal é utilizado para causar uma pequena indentação que será analisada para a determinação da dureza.
  • ASTM E384 - Método de ensaio de microdureza conforme Vickers e Knoop: A ASTM E384 cobre mediões de micro-dureza, é ideal para amostras muito pequenas ou camadas finas de superfície. Ele permite medições exatas em nível microscópico com indentadores especializados.
  • ISO 6508 - Método conforme Rockwell: O método conforme Rockwell, definido na norma ISO 6508, é conhecido por sua execução rápida sem complicações. Ele mede a profundidade de indentação de um indentador sob carga e é especialmente adequado para materiais semi-duros até duros. Como indentadores são utilizados cones de diamante e esferas de metal duro – dependendo da escala utilizada.
  • ASTM E18 - Método conforme Rockwell: A ASTM E18 fornece diretrizes especialmente para o método conforme Rockwell nos EUA. Ele é um dos métodos mais aplicados no ensaio de materiais, especialmente de materiais de dureza maior.

Mais informações sobre métodos de ensaio de dureza normalizados

Ensaio de dureza conforme Brinell em metais
ISO 6506, ASTM E10
para Ensaio de dureza conforme Brinell em metais
Dureza Vickers & Knoop de metais
ASTM E92
para Dureza Vickers & Knoop de metais
Ensaio de dureza Vickers em metal
ISO 6507, ASTM E384
para Ensaio de dureza Vickers em metal
Rockwell Härteprüfung Metall
ISO 6508, ASTM E18
para Rockwell Härteprüfung Metall
Ensaio de dureza Shore em plásticos & elastômeros
ISO 48-4, ASTM D2240
para Ensaio de dureza Shore em plásticos & elastômeros
Ensaio de dureza em plásticos
ISO 48-4, ISO 868, ASTM D 2240, ISO 2039-1/-2, ASTM D 785, ISO 19278
para Ensaio de dureza em plásticos
Ensaio de dureza Leeb em metal
ISO 16859, ASTM A965
para Ensaio de dureza Leeb em metal

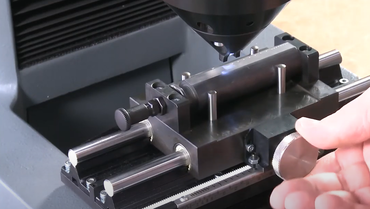

Ensaio de resfriamento da extremidade / Ensaio Jominy - aço
ISO 642, ASTM A255
para Ensaio de resfriamento da extremidade / Ensaio Jominy - aço
Profundidade de camada EHT (em inglês: Case Hardness Depth CHD)
ISO 2639
para Profundidade de camada EHT (em inglês: Case Hardness Depth CHD)
Dureza superficial RHT / Distância entre a superfície e a dureza limite DS
EN 10328
para Dureza superficial RHT / Distância entre a superfície e a dureza limite DS
Profundidade de nitruração NHT DIN 50190-3
para Profundidade de nitruração NHT DIN 50190-3
Nome Tipo Tamanho Baixar
  • Dureza - brochura

Projetos interessantes de clientes com nossas máquinas para ensaios de dureza

Perguntas frequentes quanto a durômetros

Um durômetro / máquina para ensaios de dureza é um equipamento para ensaio de dureza de materiais no respectivo ponto de medição e/ou para determinação da resistência de materiais à deformação. Máquinas para ensaios de dureza e equipamentos para ensaios de dureza são utilizados na fabricação e no processamento de materiais em toda a cadeia de fornecimento para assegurar que os materiais, principalmente metais, metais não ferrosos e plásticos, atendam às características de material necessárias.

Um durômetro pressiona no ensaio de dureza um indentador, normalmente feito em diamante ou metal duro, com força muito exata durante um intervalo exatamente determinado sobre a superfície da amostra. A avaliação da indentação causada dessa forma é feita de forma ótica por meio de um microscópio de medição ou por meio da medição da profundidade de indentação do corpo de medição. A seleção do método de ensaio de dureza adequado e, portanto, também do durômetro correspondente, depende de diferentes fatores como o tipo de material, da dureza a ser esperada, da estrutura da superfície e da exatidão necessária para a medição.

Na escolha de uma máquina para ensaios de dureza devem ser considerados o tipo do material a ser testado, as normas necessárias e os requisitos específicos de sua aplicação. O conceito operacional do durômetro contribui significativamente à eficiência na operação e, por esse motivo, deve ser considerado, sem falta. O volume de ensaios pode ser relevante para uma possível automação. Interfaces de série permitem a conexão a bancos de dados próprios. É importante que o durômetro esteja também devidamente calibrado.
