ZHV30/zwickiLine Vickers hardheidsmeter

Testmethoden

Vickers
Knoop

Testgewicht

0,1 - 30 kg

Versies

Halfautomatisch
Volautomatisch

Normen

ISO 6507
ASTM E92
ASTM E384
ISO 4545

Precieze sturing

De volautomatische ZHV30/zwicki hardheidsmeter met closed-loop sturing reduceert testkosten en minimaliseert de invloed van de bediener: uw garantie op efficiënte en effectieve hardheidsmetingen met lage gewichten.

De ZHV30/zwickiLine kan bestuurd worden met de testXpert hardness edition software, of met de high definition software. ZwickRoell levert de perfecte software-oplossing, afgestemd op de vereisten van de klant.

ZHV30/zwickiLine hardheidsmeter

De volautomatische ZHV30/zwickiLine testmachine (volautomaat) met closed-loop sturing reduceert testkosten en minimaliseert de invloed van de bediener.

Voordelen & eigenschappen

Toepassingen

Kan gebruikt worden voor optische hardheidsschalen met lage gewichten voor enkelvoudige metingen, series en hardheidsverlopen volgens de volgende normen:

Vickers hardheid volgens EN ISO 6507
Knoop hardheid volgens EN ISO 4545
Brinell hardheid volgens EN ISO 6506

Deze hardheidstester is ideaal voor geautomatiseerde hardheidsmetingen in volgende toepassingen:

case hardening depth (CHD) volgens EN ISO 2639
conventionele doorharding na oppervlaktebehandeling (DS) volgens EN 10328
doorharding na nitreren (Nht) volgens DIN 50190 -3
testen van lasnaden in stalen buizen volgens EN 10208

De ZHV30/zwickiLine hardheidsmeter is geschikt voor metingen in de sectoren voor metaal (staalproducenten en leveranciers, harderijen), automotive en aerospace, opleidingsinstituten, overheidsinstanties, agentschappen en medische technologie (keramiek en tandmateriaal).

Voordelen van testXpert hardness edition

Versies met testXpert^®hardness edition

De volautomatische ZHV30/zwicki hardheidsmeter met closed-loop sturing reduceert testkosten en minimaliseert de invloed van de bediener. De garantie voor efficiënte en effectieve hardheidsmetingen met lage belasting.
De hardheidsmeter werd ontworpen als een ‘top loader’: de meeteenheid wordt automatisch naar beneden gelaten op het sample. De hoogte van de testruimte kan ingesteld worden.
De Xforce HP krachtcel en de ZwickRoell testControl meet- en regelsturing garanderen een snelle en precieze belasting in het gebied HV0.1 tot HV30 en HBW1/1 tot HBW2.5/31.25.
De innovatieve montage van de indenters verzekert een zachte belasting bij elk gewicht.

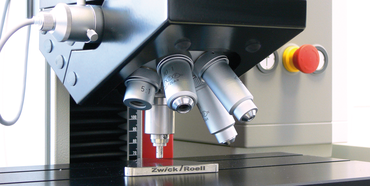

De meetmicroscoop maakt gebruik van GigE cameratechnologie en is voorzien van een gemotoriseerde revolver voor de indenter en tot 4 lenzen, zodat een breed gamma tests uitgevoerd kan worden.
De sturing van de hardheidsmeter en de evaluatie van de testgegevens gebeuren in de testXpert “hardness edition” software. Rapporten (met testparameters en resultaten) worden automatisch aangemaakt.

Voordelen van de high definition software

De volautomatische ZHV30/zwicki hardheidsmeter met closed-loop sturing (Xforce HP krachtcel).
De hardheidsmeter werd ontworpen als een ‘top loader’: de meeteenheid wordt automatisch naar beneden gelaten op het sample. De hoogte van de testruimte kan ingesteld worden.
De innovatieve montage van de indenters verzekert een zachte belasting bij elk gewicht.
De meetmicroscoop gebruikt een 1,3 megapixel USB camera en is voorzien van een gemotoriseerde revolver voor de indenter en tot 4 lenzen, zodat een breed gamma tests uitgevoerd kan worden.
Bediening en sturing van de hardheidsmeter via high definition software.
Snel en eenvoudig positioneren van testlocaties in een overzichtsbeeld.
De automatische opmeting van de indrukking met belichtings- en schaduwcorrectie elimineert de invloed van de bediener bij het bepalen de hardheidswaarde.
Automatisch testen van hardheidsverlopen.

Toebehoren

Accessoires zoals meetmicroscopen, indenters, X-Y tafels en samplehouders zijn verkrijgbaar in functie van de toepassing en kunnen op maat samengesteld worden. Bekijk onze productinformatie over de ZHV30/zwickiLine Vickers hardheidsmeter.

Productinformatie

Technisch overzicht

Artikelnr.	008294	035905	089487
Meetmicroscoop met camera	Revolver, gemotoriseerd	Manuele revolver	Gemotoriseerde revolver (HD)
Meetmicroscoop (revolver met 5 posities) voor 1 indenter/4 lenzen	Met 1,4 megapixel GigE camera, voeding 230V	Met 1,4 megapixel GigE camera, voeding 230V	met 1.3-megapixel USB camera
Krachtcel	Nauwkeurigheidsklasse 0.5 volgens DIN EN ISO 7500-1	Nauwkeurigheidsklasse 0.5 volgens DIN EN ISO 7500-1	Nauwkeurigheidsklasse 0.5 volgens DIN EN ISO 7500-1
Testmethode
Vickers (volgens DIN EN ISO 6507-1)	HV 0.1 ... HV 30	HV 0.1 ... HV 30	HV 0.1 ... HV 30
Knoop (volgens DIN EN ISO 4545)	HK 0.1 ... HK 1	HK 0.1 ... HK 1	HK 0.1 ... HK 1
Brinell (volgens DIN EN ISO 6506-1)	HBW 1/1; HBW 1/2.5; HBW 1/5; HBW 1/10; HBW 1/30; HBW 2.5/6.25; HBW 2.5/15.625; HBW 2.5/31.25	HBW 1/1; HBW 1/2.5; HBW 1/5; HBW 1/10; HBW 1/30; HBW 2.5/6.25; HBW 2.5/15.625; HBW 2.5/31.25	-
Noodzakelijk	zwickiLine Z2.5 testsysteem (zie hierboven) Lens en indenter (met lenshouder) Gemotoriseerde X-Y tafel (in combinatie met gemotoriseerde revolver) Grafische kaart voor optische hardheidsmetingen (075270)¹	zwickiLine Z2.5 testsysteem (zie hierboven) Lens en indenter (met lenshouder) Gemotoriseerde X-Y tafel (in combinatie met gemotoriseerde revolver) Grafische kaart voor optische hardheidsmetingen (075270)¹	zwickiLine Z2.5 testsysteem (zie hierboven) Lens en indenter (met lenshouder) Gemotoriseerde X-Y tafel (in combinatie met gemotoriseerde revolver) Grafische kaart voor optische hardheidsmetingen (075270)¹ Voeding voor LED verlichting (375922), 230V
Testsoftware	testXpert Basisprogramma voor hardheidsmeters met testControl (zie hieronder) testXpert Masterprogramma (zie hieronder)	testXpert Basisprogramma voor hardheidsmeters met testControl (zie hieronder) testXpert Masterprogramma (zie hieronder)	testControl machinedriver voor HD software (090298) ZHμ.HD-A testsoftware (090311)

De compatibiliteit van de PC uitbreidingskaart is enkel gegarandeerd in combinatie met een PC met Windows 10 geleverd door ZwickRoell (vanaf 01.01.2018). Indien de klant een eigen PC wil gebruiken, moet deze vooraf naar ZwickRoell gestuurd worden.
