Maszyny do badania pełzania / Pełzarki
Maszyny do badania pełzania / do badania kruchego pękania - zwane także pełzarkami - służą do określania długotrwałej wytrzymałości i odporności cieplnej różnych materiałów. Materiały odporne na wysokie temperatury, szczególnie te wykorzystywane w przemyśle lotniczym, energetycznym i metalowym, muszą wytrzymywać coraz większe obciążenia i temperatury. Badania pełzania i długotrwałego pękania są zatem niezbędne do precyzyjnej i wiarygodnej charakterystyki materiału.
ZwickRoell oferuje maszyny do badania pełzania Kappa do klasycznych i rozszerzonych badań długoczasowych w różnych warunkach środowiskowych i dużym zakresie temperatur badawczych od -80°C aż do+2000°C. Niezależnie od tego, czy chodzi o metal, ceramikę, CMC, grafit, plastik czy kompozyty – systemy Kappa zapewniają precyzyjne, powtarzalne i zgodne z normami wyniki badawcze.
Przegląd maszyn do badania pełzania Oprzyrządowanie wysokotemperaturowe do +2000°C Ekstensometr Download Oferta / Proszę o poradę
Czym jest próba kruchego pękania?
Próba pełzania / Próba kruchego pękania jest niszczącą metodą badania materiałów, służącą do określenia długotrwałej wytrzymałości i odporności materiału na ciepło. Podczas badania próbkę poddaje się działaniu stałej siły rozciągającej lub naprężenia rozciągającego przez długi okres czasu i jednocześnie wystawia na działanie podwyższonej temperatury. Rozróżnia się badania krótkoczasowe do ok. 10 000 godzin i długoczasowe od ok. 10 000 godzin.
Celem próby kruchego pękania jest przewidzenie trwałości użytkowej materiału w określonych warunkach pracy. Wymagania badawcze dla naszych maszyn do badania wytrzymałości na pełzanie Kapparóżnią się w zależności od rodzaju testu i zakresu temperatur.
Szczegółowe informacje o badaniu długoczasowym odnajdziesz tutaj:
Metody badawcze Normy właściwe dla metali Normy właściwe dla tworzyw sztucznych

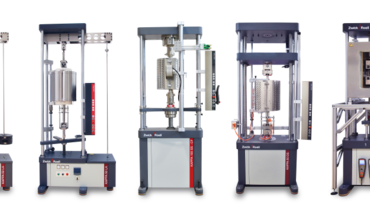

Porównanie maszyn do badania wytrzymałości na pękanie metodą pełzania
ZwickRoell oferuje maszyny do badania kruchego pękania do różnych wymagań badawczych, warunków środowiskowych i zakresów temperatur.
- Maszyny wytrzymałościowe z dźwignią (Kappa LA) idealnie nadają się do klasycznych, długotrwałych prób pełzania trwających ponad 10 000 godzin. Siła przykładana jest poprzez ciężar własny lub wstępnie napiętą sprężynę do maksymalnej siły badawczej wynoszącej 50 kN.
- Elektromechaniczne maszyny do badania pełzania (Kappa DS i SS-CF) pokrywają całe spektrum zastosowań badań pełzania i kruchego pękania, przy czasie trwania badań do 10 000 godzin i maksymalnej sile badawczej 250 kN.
- Maszyny do badania wytrzymałości na pełzanie z wieloma osiami obciążenia (Kappa Multistation) charakteryzują się kompaktową konstrukcją i idealnie nadają się do jednoczesnego przeprowadzania wielu badań przy użyciu tylko jednej maszyny.
Porównaj modele Kappa i znajdź odpowiedni system spełniający Twoje wymagania badawcze!
| Kappa LA | Kappa DS | Kappa SS-CF | Kappa Multistation do 50 kN | Kappa Multistation do 10 kN | |
|---|---|---|---|---|---|
 |  |  |  |  | |
| Do Kappa LA | Do Kappa DS | Do Kappa SS-CF | Do Kappa Multistation | Do Kappa Multistation | |
| Materiał |
|
|
|
|
|
| Rodzaj badania |
|
|
|
|
|
| Maksymalna siła badawcza | 50 kN | 250 kN* | 100 kN* | 50 kN | 10 kN |
| Liczba osi obciążeniowych | 1 | 1 | 1 | aż do 3 | aż do 6 |
| Oprzyrządowanie do temperatur badawczych od -80°C do +2 000°C | |||||
| Komora temperaturowa | - | • | - | - | - |
| Komora temperaturowa i wilgotnościowa | - | - | - | • | • |
| Piec wysokich temperatur | • | • | • | • | - |
| Grzanie indukcyjne | - | • | • | - | - |
| Komory próżniowe i gazu obojętnego | - | • | • | - | - |
* Wyższe siły badawcze dostępne na zapytanie.
“•” Montaż możliwy, “-” Montaż nie jest możliwy
Film: Zaprojektowana na zamówienie maszyna do badań pełzania do badania CMC w temperaturze do 2000°C
Ten niestandardowy system badawczy Kappa został opracowany do przeprowadzania badania zmęczenia materiału na pełzanie, a także prób rozciągania, ściskania, zginania i ścinania kompozytów z włókien ceramicznych (CMC). System pozwala na długotrwałe badanie w ekstremalnych temperaturach sięgających 2000°C w próżni lub atmosferze gazu obojętnego – co jest idealnym rozwiązaniem do charakteryzowania materiałów odpornych na wysokie temperatury w badaniach naukowych i przemyśle.
Modułowe akcesoria wysokotemperaturowe do maszyn pełzających
Aby uzyskać wiarygodne wyniki pomiaru sprężystości cieplnej, wytrzymałości cieplnej i granicy plastyczności materiałów odpornych na wysokie temperatury, kluczowe znaczenie ma precyzyjne badanie pełzania w określonych warunkach temperaturowych i środowiskowych. Firma ZwickRoell wyposaża swoje maszyny badawcze do kruchego pękania w szeroką gamę modułowych akcesoriów wysokotemperaturowych – zaprojektowanych do badań w zakresie temperatur od -80°C aż do 2000°C .
Optymalna współpraca układu grzewczego, precyzyjna kontrola temperatury, odpowiednie termopary, cięgna obciążeń i dopasowane ekstensometry stanowią podstawę wiarygodnych wyników badań w próbie pełzania.
| Temperatura | Środowisko | Zalety | |
|---|---|---|---|
| Komora temperaturowa |
|
|
|
| Komora temperaturowa i klimatyczna |
|
|
|
| Piec wysokich temperatur z 1, 2 lub 3 strefami grzewczymi |
|
|
|
| Indukcyjny system grzewczy |
|
|
|
| Komora próżniowa |
|
|
|
Piec 3-strefowy do +1200°C
Krótki piec do +1400°C
Piec 3-strefowy do +1600°C
System grzania indukcyjnego do +1200°C
Komora próżniowa i z gazem obojętnym do +2000°C
Komora temperaturowa do +360°C
Ekstensometr optyczny
Zdecydowaną zaletą bezkontaktowych ekstensometrów pomiarowych jest to, że można ich używać bez ryzyka uszkodzenia, nawet w przypadku próbek krytycznych aż do momentu zniszczenia. Szczególnie w podwyższonym zakresie temperatur ekstensometry bezkontaktowe oferują zdecydowaną przewagę nad kontaktowymi systemami pomiarowymi, ponieważ dostęp do różnych systemów grzewczych można zamknąć okienkami kontrolnymi.
Obszary zastosowania ekstensometru wideo do wysokich temperatur:
- Zastosowania długoczasowe, próby rozciągania, ściskania i zginania, zastosowania cykliczne (< 2 Hz)
- Szeroka gama materiałów, takich jak metal, materiały ogniotrwałe, ceramika
- Zakres temperatury: Temperatura pokojowa do +1.400°C
Ekstensometr dotykowy
Dostępne są ekstensometry dotykowe do badania pełzania, zarówno do badania rozciągania, ściskania, jak i zginania. Oprócz różnych klas dokładności i zakresów pomiarowych dostępne są również ekstensometry dla rozszerzonego zakresu temperatur. Rozróżnia się ekstensometry boczne i osiowe, które nadają się również do specjalnych typów badań, takich jak badanie propagacji pęknięć. W zależności od kształtu próbki stosuje się różne macki pomiarowe.
Nasi inżynierowie chętnie pomogą Państwu wybrać optymalny system do Państwa maszyny do badania wytrzymałości na pełzanie z naszej szerokiej oferty ekstensometrów kontaktowych.
