Durômetro/medidor de dureza Shore

Durômetros analógicos e digitais

Os durômetros Shore são utilizados para a determinação da dureza em plásticos e borrachas conforme as normas ISO 48-4, ASTM D 2240, ISO 868, NFT 51109 e BS 903 Parte A26. Para o ensaio in-situ no produto as execuções análogas sem e com ponteiro de arrasto podem ser fornecidas. Os medidores de dureza Shore com ponteiros de arraste facilitam o ensaio, particularmente em lugares de difícil acesso, devido ao valor de medição ser indicado pelo ponteiro após o ensaio. Os durômetros Shore digitais podem ser conectados ao testXpert III por meio de transmissão de dados.

Anwendungsbereich und Vorteile

Exemplos de uso

Borrachas macias, elastômeros e borrachas naturais - Shore A
Elastômeros duros, plásticos e termoplásticos rígidos - Shore D
Elastômeros macios e tecidos – Shore 0
Expandidos, esponja e espuma de borracha - Shore 00
Elastômeros duros testados em Shore A e Shore B
Elastômeros médios testados em Shore C.

Vantagens e Características dos durômetros análogos

Ensaio fácil e rápido: No processo de ensaio, o durômetro é empurrado com a força de contato indicada e sem solavancos contra a amostra até o perfeito nivelamento da superfície de contato. Três segundos (conforme ISO) respectivamente 1 segundo (conforme ASTM) após o contato firme da superfície de contato com a amostra a leitura da dureza deve ser feita. No caso de materiais com nítidas características de fluência a leitura da dureza também pode ser feita após um período prorrogado de tempo de contato.
Os durômetros conforme Shore se destacam por uma escala redonda não ofuscante (escala graduada 0 - 100 Shore) com exibição do valor de medição exato.
Os durômetros (para Shore A, D, B, C, 0) podem ser fornecidos sem e/ou com ponteiro de arrasto. O ponteiro de arrasto facilita a leitura do valor máximo e permite a determinação da característica de fluência do material durante um período de tempo determinado.
Um estojo prático protege o equipamento contra danificação e poeira.
A opção dispositivo de ensaio ZwickRoell 7206 com peso suplementar é adequada para durômetros Shore análogos (ZwickRoell 3114...17). O dispositivo de ensaio garante o posicionamento retangular preciso do durômetro em relação à superfície da amostra e resulta em geral em uma dispersão dos valores de medição dos ensaios de dureza significativamente menor. Para ensaios de laboratório é recomendado um dispositivo de ensaio uma vez que a repetibilidade do método de ensaio é significativamente melhor em virtude da eliminação da influência do operador. Pesos suplementares intercambiáveis adaptados à força de compressão de 10 N (Shore A), 12,5 N e (opcional) 50 N (Shore D) garantem a força de contato uniformemente constante.
Para fins de monitoramento de seus durômetros, nós lhe oferecemos placas de elastômeros de comparação, anéis de controle 40 e 60 Shore e um dispositivo de controle para o monitoramento da característica de mola.

Vantagens e Características dos durômetros digitais

Ensaios de dureza podem ser realizados na posição vertical ou horizontal, tanto no local quanto de forma estacionária. A determinação dos valores de medição em diferentes tempos (conforme especificações da ISO) pode ser definida por meio de entrada de dados em durômetros digitais.
O baixo peso, as dimensões compactas e a operação por bateria permitem tanto o uso móvel quanto o uso em laboratório (dispositivo de ensaio opcional).
Uma barra de navegação com as funções de memória de valores de medição, ajuste de zero, indicação de bateria e níveis de usuário garante uma operação simples e uma visão geral dos principais dados.
A mola de compressão está integrado no cabeçote de medição de modo que o anel de contato permite o posicionamento paralelo exato do equipamento de ensaios sobre a amostra. Dessa forma é impossível ocorrerem erros de medição.
Após o término do intervalo de medição é acionado um sinal ótico e acústico. O valor de medição é automaticamente exibido no display. Ele pode ser transferido para o PC para processamento e arquivamento através da interface USB (lado do PC) com o software de ensaio ZwickRoell.
O equipamento de ensaio sempre exibe o valor de medição atual. Ele consegue armazenar até 300 valores de dureza. Quando não são realizados ensaios por tempo prolongado, o equipamento de ensaios comuta para o modo de Standby.

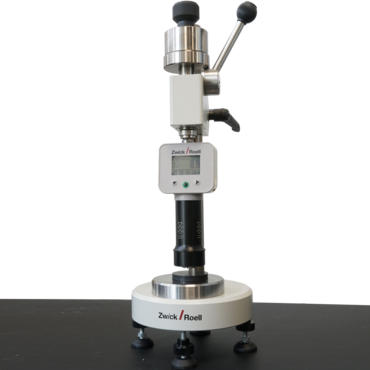

O dispositivo de ensaio opcional com peso suplementar é adequado para durômetros digitais manuais conforme Shore A e D (ZwickRoell 3130/31). Ele garante o posicionamento exato do equipamento de ensaios perpendicularmente à superfície da amostra e resulta em geral em dispersão significativamente menor dos valores de medição. A repetibilidade do método de ensaio recebe uma melhoria significativa em virtude da eliminação da influência do operador. Por esse motivo, um dispositivo de ensaio é recomendado para ensaios no laboratório.

Variantes e Vantagens dos durômetros Shore

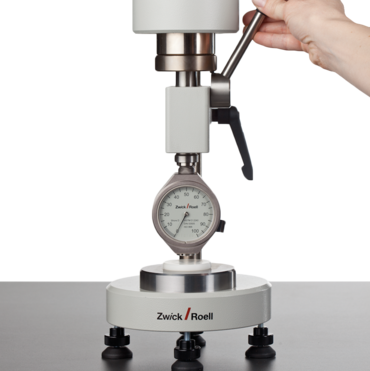

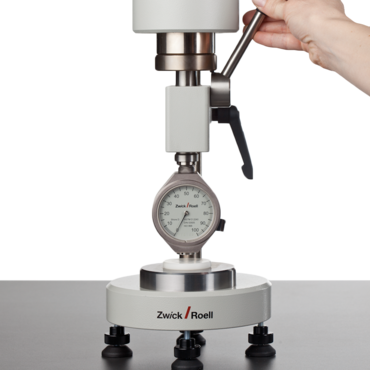

Durômetro Shore - utilização na bancada de ensaios

Utilização na bancada de teste

Ele garante o posicionamento retangular exato do durômetro em relação à superfície da amostra e leva em geral a uma dispersão bem menor dos valores de medição nos ensaios de dureza.

Variantes na aplicação

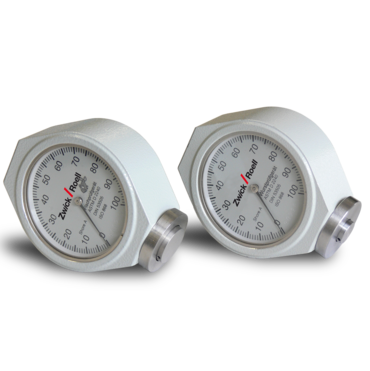

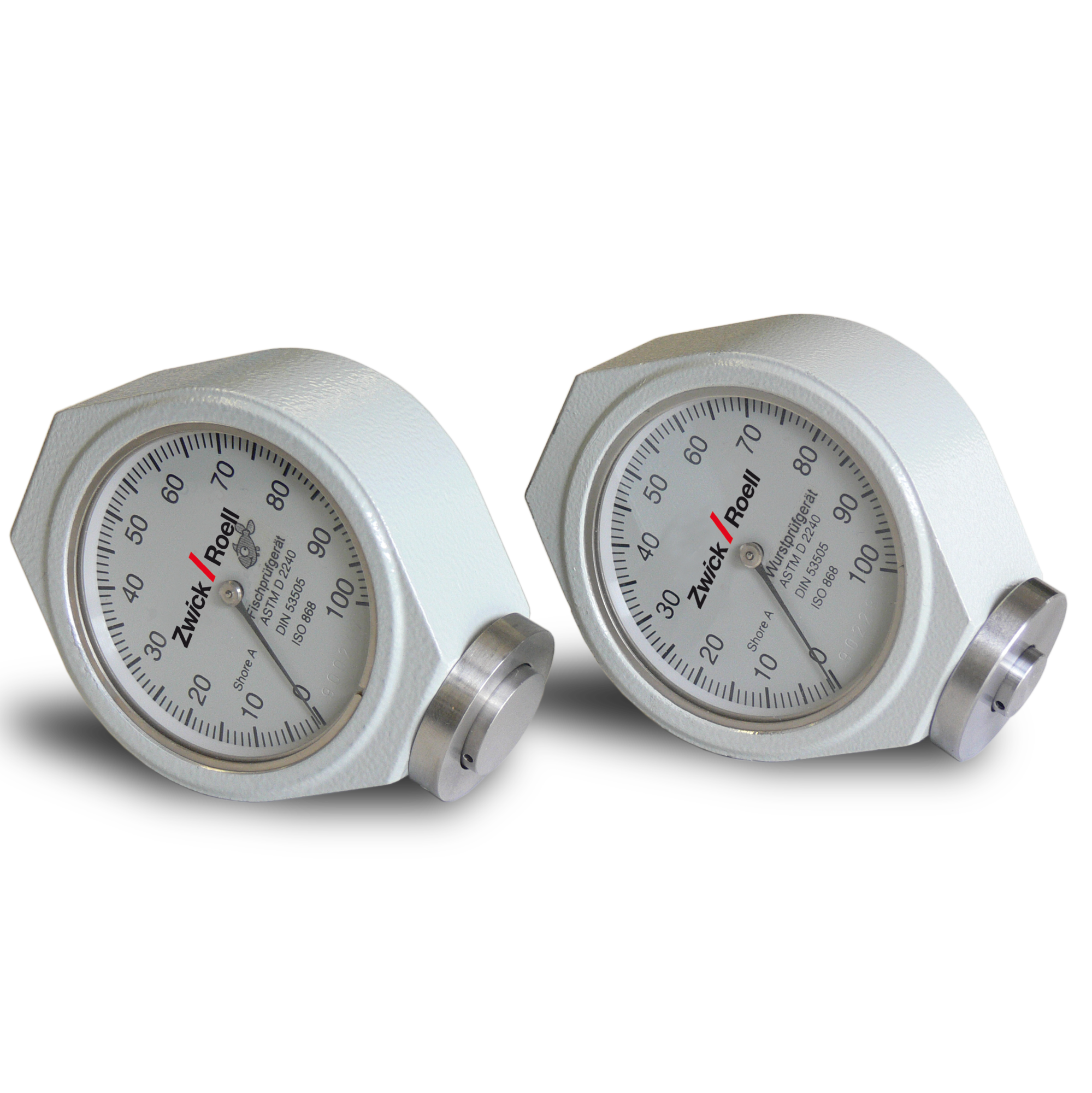

Além das aplicações convencionais conforme Shore A ou Shore D também é possível a execução de variantes especiais como por ex. o ensaio de dureza de frios & embutidos.

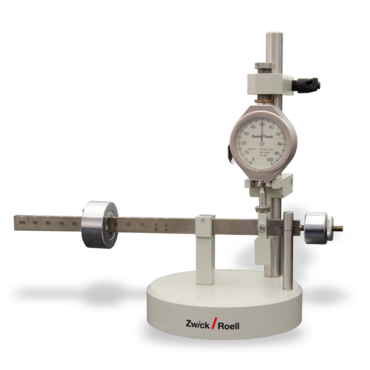

Dispositivo de controle

Para fins de monitoramento de seus durômetros, nós lhe oferecemos placas de elastômeros de comparação, anéis de controle 40 e 60 Shore e um dispositivo de controle para o monitoramento da característica de mola.

Conexão ao PC

Nos durômetros Shore digitais o valor de medição é exibido automaticamente no display. Ele pode ser transmitido ao PC com o software de ensaios testXpert III via a interface RS-232 para fins de processamento e arquivamento.
