Испытание арматуры по EN ISO 15630-1 / ASTM E488 / BS 4449

Испытание арматуры по ISO 15630-1 на растяжение, изгиб и обратный изгиб, а также на усталость.

Имя Тип Размер Загрузить
  • Отраслевая брошюра: Металлы PDF 8 МБ

Испытание арматурных стержней / арматурной стали

Применение арматуры превращает бетон в железобетон

Бетон очень устойчив к сжатию, но менее устойчив к растяжению, поэтому он усиливается закладной арматурой. Арматура делится на

  • Арматурные стержни, арматурная катаная проволока, каркасная проволока
  • Сваренные сетки, решетчатые фермы

Арматурные стержни представляют собой стальные изделия со сферическим или близким к сферическому поперечным сечением, подходящие для армирования (усиления) бетона. Описание методов испытаний арматурных стержней, арматурной катаной проволоки и каркасной проволоки приводится в стандарте ISO 15630-1.

Из арматуры меньшего диаметра составляют сетку или решетчатую ферму, которую затем на месте заливают бетоном. Описание методов испытаний этих изделий приведено в стандарте ISO 15630-2.

Типичным признаком арматуры являются ребра, которые сматывают или накатывают, и которые предназначены для улучшения сцепления между бетоном и сталью.

Образцы

Арматура изготавливается из сортового проката, форма ее поверхности может быть разной, в зависимости от стандарта изготовления.

Образец по всей длине обладает одинаковым сечением. Кроме того, образец должен быть прямым, без искривлений. Образцы с искривлением следует выпрямлять перед испытанием.

Для испытания на растяжение поперечное сечение образца имеет значение. Для определения сечения измеряют длину образца и взвешивают его. Из этих значений математически рассчитывают поперечное сечение.

Испытание на растяжение

Определение физических характеристик в процессе классического испытания на растяжение до сих пор остается самым популярным испытанием арматуры. Испытание на растяжение проводится по стандарту ISO 6892-1.

Измерение деформации может быть бесконтактным (рис. слева + в центре, videoXtens) или контактным (рис. справа, makroXtens).

Адаптации стандарта ISO 15630-1

  • Для расчета верхнего предела текучести ReH, условного предела текучести Rp0,2 и прочности при растяжении Rm следует использовать площадь номинального поперечного сечения
  • Начальная расчетная длина соответствует пятикратному номинальному диаметру (d), если нет других указаний в стандарте производителя
  • При использовании экстензометра общая процентная деформация при наивысшем усилии Agt перед спадом усилия растяжения должна составлять > 0,2% от наивысшего значения

Важнейшие характеристики

  • Прочность при растяжении Rm [МПа]
  • Предел текучести Re [МПа]
  • Отношение прочности при растяжении Rm к пределу текучести Re
  • Отношение предела текучести к номинальному пределу текучести Re, ist / Re, nenn
  • Общая деформация при наивысшей нагрузке Agt [%]
  • Для расчета характеристик прочности следует использовать площадь номинального сечения, если нет других указаний в соответствующем стандарте на изделие (см. ISO 15630).

Испытание не действительно

  • При отклонении наклона измеренной кривой на >10% от теоретического значения модуля упругости
  • При разрушении образца в захватах +20 мм или расстояние d (принимается большее значение) до захватов.

Испытание арматуры на растяжение

Испытания арматуры на растяжение с использованием испытательной машины на 1.600 кН и оптическим измерением деформации датчиком videoXtens.

Испытание на изгиб / обратный изгиб

В процессе испытания на 3-точечный изгиб, а также обратный изгиб определяется пригодность арматуры к изгибу.

При испытании на изгиб арматуру гнут на заданный угол (обычно 90°). Диаметр верхней и нижних опор, а также расстояние между опорами обычно регламентированы в стандарте, их выбор зависит от номинального диаметра арматуры.

Затем проводится испытание на обратный изгиб, в процессе которого образец разгибают в исходное положение. При этом испытании используются ползуны, которые при нагружении сжатия отводятся в сторону. Испытание считается успешным, если на образце нет трещин или разрушений. Оценка проводится визуально.

Испытание на изгиб проводится при комнатной температуре. Проведение испытания в расширенном температурном диапазоне возможно, оно требует предварительного согласования.

Усталостные испытания

  • Арматура по стандарту должна обладать определенной эксплуатационной прочностью, которую можно подтвердить.
  • Эти испытания на вибропрочность быстрее и экономичнее всего проводить на высокочастотных пульсаторах. Высокочастотные пульсаторы (Vibrophore) фирмы ZwickRoell являются оптимальным решением для таких испытаний с усилием до 600 кН.
  • Образцы могут обладать диаметром до 36 мм, начиная с 14 мм их следует заливать, для этого существует приспособление для заливки.

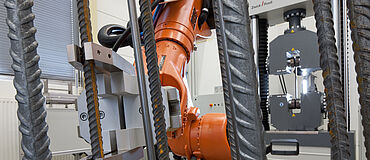

Автоматизированные испытания арматуры на растяжение

Большое количество изготавливаемой арматуры следует постоянно испытывать для производственного контроля. На фирме ZwickRoell разработаны автоматизированные испытательные системы; образцы следует отрезать от пруткового материала, вырезать из сетки и решетчатой фермы и вручную загрузить в магазины - дальнейший процесс испытания проводится полностью автоматически. В такой испытательной системе возможна реализация даже метода искусственного старения при температуре 100 °C. При этом поперечное сечение образцов определяется автоматически с высокой точностью, в качестве опции по завершении испытания возможна сортировка образцов (в соответствии с результатом) для дальнейшего визуального контроля.

  • Комплексные решения по спецификации заказчиков
  • Интеграция всех важных испытаний
  • Высокая степень доступности
  • Вспомогательные опции для передачи сообщений об ошибках

Другие методы испытаний по ISO 15630

Сваренные сетки / решетчатые фермы, ISO 15630-2

Испытание сваренных сеток и решетчатых ферм по ISO 15630-2 на растяжение, изгиб и сдвиг точек сварки, а также на усталость.
к Сваренные сетки / решетчатые фермы, ISO 15630-2

Проволочные пряди, ISO 15630-3, ASTM A416, ASTM A1061

В процессе статического испытания на растяжение по ISO 15630-3 и ASTM A416 проволочная прядь из 3, 7 или более переплетенных отдельных проволок растягивается, пока не порвется.
к Проволочные пряди, ISO 15630-3, ASTM A416, ASTM A1061

Для любого Вашего пожелания мы ищем и находим оптимальное решение.

Свяжитесь с нашими отраслевыми экспертами напрямую.

Мы с удовольствием Вас проконсультируем!



Связаться сейчас

Подходящее оборудование для испытаний по ISO 15630-1

Для испытаний арматуры используются электромеханические машины номиналом до 2.500 кН.

Для испытаний на растяжение можно использовать как гидравлические захваты (до 2.500 кН, так и клиновые (до 600 кН).

Для проведения испытаний на изгиб используют гибочные столы, которые оснащают различными верхними и нижними опорами и посредством адаптерных плит устанавливают на захваты.

Измерение деформации можно проводить контактно датчиком makroXtens, а также бесконтактно с помощью оптического экстензометра videoXtens. При бесконтактном измерении деформации структура поверхности ребер арматуры является измерительной меткой, которую автоматически определяет экстензометр videoXtens.

С помощью метода Re Run при испытаниях на растяжение существует возможность определять деформацию позже в пределах свободной зажимной длины Le. Преимущество состоит в том, что при разрушении образца вне расчетной длины Le этот образец не считается недействительным. В пределах новой установленной расчетной длины можно заново рассчитать деформацию. Таким образом, можно исключить разрушение образцов вне диапазона измерения Le.
