makroXtens II

Модульный экстензометр со щупами, надежно и четко адаптирован к Вашим пожеланиям Загрузить
Макс. диапазон измерения
  • 150 мм
Температурный диапазон
  • от комнатной температуры
  • до 250°C
Вид испытания + поперечная деформация
  • Испытания на растяжение, сжатие, изгиб
  • Циклические испытания
  • Измерение поперечной деформации
Материал
  • Металлы
  • Пластмассы
  • Готовые изделия
  • Композиты
  • Другие

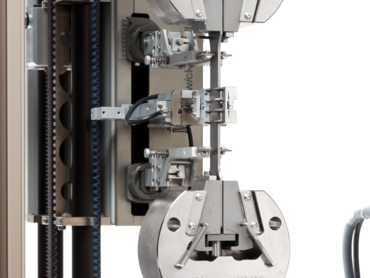

Экстензометр со щупами - универсальный и высокоточный

makroXtens II - универсальный экстензометр с высоким разрешением для испытаний на растяжение, сжатие, изгиб и циклических испытаний пластмасс, композитов, твердых пенных материалов и металлов со степенью деформации от малой до средней.

makroXtens - это испытанный экстензометр, который можно модульно адаптировать к задачам испытаний, благодаря различным базовым моделям и функциям. Измерительные щупы легко менять, также можно подключить датчик поперечной деформации. Поэтому makroXtens можно использовать универсально для испытаний на растяжение, сжатие, изгиб и циклических испытаний металлов, пластмасс, композитов, твердых пенных материалов и/или металлов с деформацией от малой до средней, а также для применения в термокамерах.

  • Отслеживаемость: благодаря Eeprom на измерительных щупах, испытательная система всегда узнает автоматически, какие щупы используются.
  • Независимость от оператора, благодаря автоматической настройке L0 и автоматическим установке и снятии измерительных щупов.
  • Прочный экстензометр, способный проводить измерение вплоть до разрушения образца. Встроенный предохранительный механизм защищает измерительные щупы при разрушении образца

Этот универсальный датчик располагает модульной конструкцией. Так, например, можно переделать ручной экстензометр в автоматический.

Измерение продольной деформации экстензометром makroXtens II HP

Идеально подходит для испытаний на растяжение, сжатие, изгиб, а также циклических испытаний металлов, пластмасс, композитов, твердых пенных материалов.

Преимущества и признаки экстензометра makroXtens II HP

  • Базируясь на более чем 7500 инсталлированных системах, makroXtens II представляет собой стандартный датчик для металлической, пластмассовой промышленности и автомобилестроения.
  • Надежная измерительная система, подходит даже для применения в автоматизированных испытательных системах.
  • Использование вплоть до разрушения образца, даже при высоких усилиях и хрупком материале образцов.
  • Встроенный предохранительный механизм и отклоняемые измерительные ножи обеспечивают оптимальную защиту системы.
  • Класс точности 0,5 по EN ISO 9513.
  • Максимальная погрешность ± 1 µм при дифференциальном измерении между двумя точками в диапазоне от 20 µм до 200 μм. Это полностью соответствует дополнительному требованию стандарта ISO 527-1 (2011).
  • Начиная уже с пути измерения 20 µм, датчик makroXtens II калибруется в классе 0,5.
  • Очень низкое усилие зацепления щупов (< 0,05 Н).
  • Быстрая замена щупов без использования инструмента.
  • Путем простого проворота ножи можно настраивать на круглые или плоские образцы.
  • Давление прижима щупов можно свободно регулировать.
  • Возможно проведение испытаний на сжатие и изгиб, благодаря простой замене щупов.
  • Большой неизменный диапазон измерения, благодаря автоматическому перемещению системы по центру образца. Всегда доступен максимальный путь измерения.
  • Благодаря интеллектуальному, заявленному на патент захватывающему механизму, значительно увеличивается точность измерения специально в начальной зоне (вариант HP).
  • Вариант HP санкционирован для регулирования скорости деформации „замкнутый цикл" (closed loop) по ISO 6892-1 (2009) метод A (1) и ASTM E 8 - 09 метод B.
  • Деформация образцов регистрируется в упругом и пластичном диапазоне в течение всего испытания на растяжение вплоть до разрушения образца.
  • Разрешение и точность измерения очень высоки по всему диапазону измерения.
  • Благодаря стандартно интегрированному в блоке электроники и датчике интерфейсу EtherCAT, в дополнительном измерительном модуле нет необходимости.
  • Измеренные значения передаются с датчика makroXtens II с полной частотой регистрации электроники testControl II. Благодаря этому, даже при быстрых испытаниях доступно еще достаточно измеренных значений.
  • Датчик makroXtens II HP с длиной щупов 300 мм обладает разрешением в 0,006 µм. Благодаря этому, при испытаниях с наименьшей степенью деформации/изменения перемещения (например, керамика, высокопрочные или хрупкие материалы) датчик передает достаточное количество измеренных значений. Дополнительно высокое разрешение предлагает преимущества для регулирования по деформации по ISO 6892 метод A (1).
  • makroXtens II можно комбинировать с моторизованным высокоточным датчиком. Это позволяет в начальной зоне с высокой точностью измерять деформацию по отдельности с обеих сторон образца. Это очень важно, например, для измерения Е-модуля у металлов.
  • Все makroXtens II можно дооснащать (автоматическая настройка расчетной длины, щупы для испытаний на растяжение, сжатие, изгиб, а также температурных испытаний, датчики поперечной деформации, высокоточные датчики). Переоборудование можно легко и быстро проводить прямо на месте.

Расширения

Кроме того, доступны различные опциональные модули для расширения функциональности датчика makroXtens II:

  • различные базовые модели с разрешением до 0,006 µм.
  • модуль автоматической настройки L0.
  • приводной модуль для щупов.
  • различные щупы для испытаний на растяжение, сжатие и изгиб, а также для испытаний в термокамерах.
  • различные датчики поперечной деформации с приводным модулем.

makroXtens ProLine

В отличие от датчика makroXtens II модульная конструкция датчика ProLine Makro ограничена.
Датчик ProLine Makro уже в базовой комплектации представляет собой комплексную измерительную систему, в которую входят щупы длиной 300 мм.

Преимущества:

  • Деформация образцов регистрируется в упругом и пластичном диапазоне в течение всего испытания на растяжение вплоть до разрушения образца.
  • Благодаря малому усилию зацепления и свободной настройке давления прижима щупов, можно надежно и отслеживаемо испытывать даже чувствительные образцы.
  • Разрешение и точность измерения очень высоки по всему диапазону измерения.
  • Отклоняемые ножи предотвращают повреждение измерительных щупов и ножей при разрушении образца.
  • Геометрию ножей можно изменить просто и без использования инструментов, провернув их. Таким образом, можно испытывать как плоские, так и круглые образцы.
  • Быстрая смена щупов без использования инструмента.
  • Усилие прижима щупов можно плавно регулировать.
  • Механизм позиционирования в рабочей зоне автоматически обеспечивает концентричность.
  • Класс точности 1 по EN ISO 9513.

Технический обзор

Датчик makroXtens II доступен в качестве варианта P и HP для 3 различных диапазонов расчетной длины, а также как вариант CFK/GFK. Вариант HP отличается повышенным разрешением, интеллектуальным механизмом зацепления и разрешением на регулирование скорости деформации "замкнутый цикл" (closed Loop) по ISO 6892-1 метод A(1), ASTM E 8-09 метод B.
