makroXtens II

Il braccetto modulare dell'estensimetro si adatta in modo affidabile e preciso alle tue applicazioni Download
Range di misurazione max
  • 150 mm
Range di temperatura
  • Temperatura ambiente
  • Fino a 250 °C
Tipo di prova + variazione in larghezza
  • Prove di trazione, compressione, flessione
  • Prove cicliche
  • Misurazione della strizione
Materiale
  • Metalli
  • Materie plastiche
  • Componenti
  • Compositi rinforzati con fibre
  • Altro

L’estensimetro dotato di braccetti, universale e altamente accurato

makroXtens è un estensimetro universale ad alta risoluzione per prove di trazione, compressione, flessione e cicliche su plastiche, compositi, schiume dure e metalli.

La comprovata qualità tecnologica dell’estensimetro makroXtens, i diversi modelli e le numerose funzioni rendono questo strumento modulare in grado di adattarsi alle varie esigenze di prova. È possibile cambiare facilmente i braccetti e aggiungere un contrattimetro. makroXtens applicabile universalmente, ideale per le prove di trazione, compressione, flessione e prove cicliche su metalli, plastiche, compositi, schiume dure e metalli che mostrano deformazioni del provino da basse a moderate, è adatto anche per l’utilizzo in camera climatica.

  • Tracciabilità: tramite una Eeprom al braccetto, il sistema di prova sa sempre automaticamente quali braccetti vengono utilizzati.
  • Indipendenza dell'utente grazie all'L0 automatico e all’apertura e chiusura automatica dei braccetti.
  • Sistema robusto in grado di eseguire la misurazione fino alla rottura del provino, durante la quale i braccetti vengono protetti grazie al meccanismo di sicurezza integrato.

Questo estensimetro si distingue dagli altri per la sua costruzione modulare. Per esempio, il funzionamento manuale dell'estensimetro può essere convertito in un estensimetro a chiusura automatica.

Misurazione dell’allungamento con il makroXtens II HP

Perfetto per prove di trazione, flessione, compressione, prove cicliche su metalli, compositi e schiume dure.

Vantaggi e caratteristiche del makroXtens II HP

  • Con più di 7500 sistemi installati, il makroXtens II è considerato l’estensimetro standard nei settori industriali dei metalli, delle plastiche e del campo automobilistico
  • Sistema di misurazione robusto, adatto anche per l’utilizzo nei sistemi di prova automatizzati
  • Può essere utilizzato fino alla rottura del provino, anche con carichi elevati e provini fragili
  • Protezione ottimale del sistema grazie al meccanismo di sicurezza integrato e ai coltelli basculanti
  • Classe di accuratezza 0,5 secondo la EN ISO 9513.
  • Errore massimo ±1 μm nella misurazione dello spostamento differenziale tra due punti di misura nell'intervallo da 20 μm a 200 μm, soddisfa pienamente i requisiti supplementari stabiliti dalla normativa ISO 527-1 (2011)
  • makroXtens II è tarato da una corsa di 20 µm in classe 0,5
  • Forza di trascinamento del braccetto estremamente bassa (< 0.05 N)
  • I braccetti possono essere facilmente sostituiti senza l’utilizzo di utensili
  • I coltelli possono essere settati per provini tondi o piatti, semplicemente ruotandoli
  • La pressione di contatto del braccetto può essere regolata liberamente
  • Le prove di compressione e flessione possono essere eseguite semplicemente cambiando i braccetti
  • Ampio range di misura, garantito dall'azionamento automatico del sistema di misura. La corsa di misurazione massima è sempre disponibile.
  • L’accuratezza di misura viene ulteriormente incrementata nel campo della misurazione iniziale grazie a un dispositivo di trascinamento intelligente, in attesa di brevetto (versione HP).
  • La versione HP è approvata per il “closed loop strain rate control” secondo ISO 6892-1 (2009) Metodo A (1) e ASTM E8 – 09 Metodo B.
  • La deformazione del provino viene registrata nell'intervallo di deformazione elastica e plastica durante l'intera prova fino alla rottura del provino.
  • Elevata risoluzione e accuratezza di misura su tutto il campo di misura.
  • L'interfaccia EtherCAT è integrata nell'elettronica della macchina e nell'estensimetro, eliminando la necessità di un modulo di misura aggiuntivo.
  • I valori misurati da makroXtens vengono trasmessi alla piena velocità di acquisizione dati del testControl II, assicurando che siano disponibili valori di misura sufficienti anche durante le prove rapide e di breve durata.
  • Il makroXtens II HP con braccetti da 300 mm ha una risoluzione di 0,006 μm, fornendo un numero sufficiente di valori misurati durante le prove con deformazioni/allungamenti minimi (come per esempio con le prove su ceramica, su materiali ad alta resistenza o fragili). L’alta risoluzione è vantaggiosa anche per strain rate control secondo ISO 6892-1 Metodo A (1).

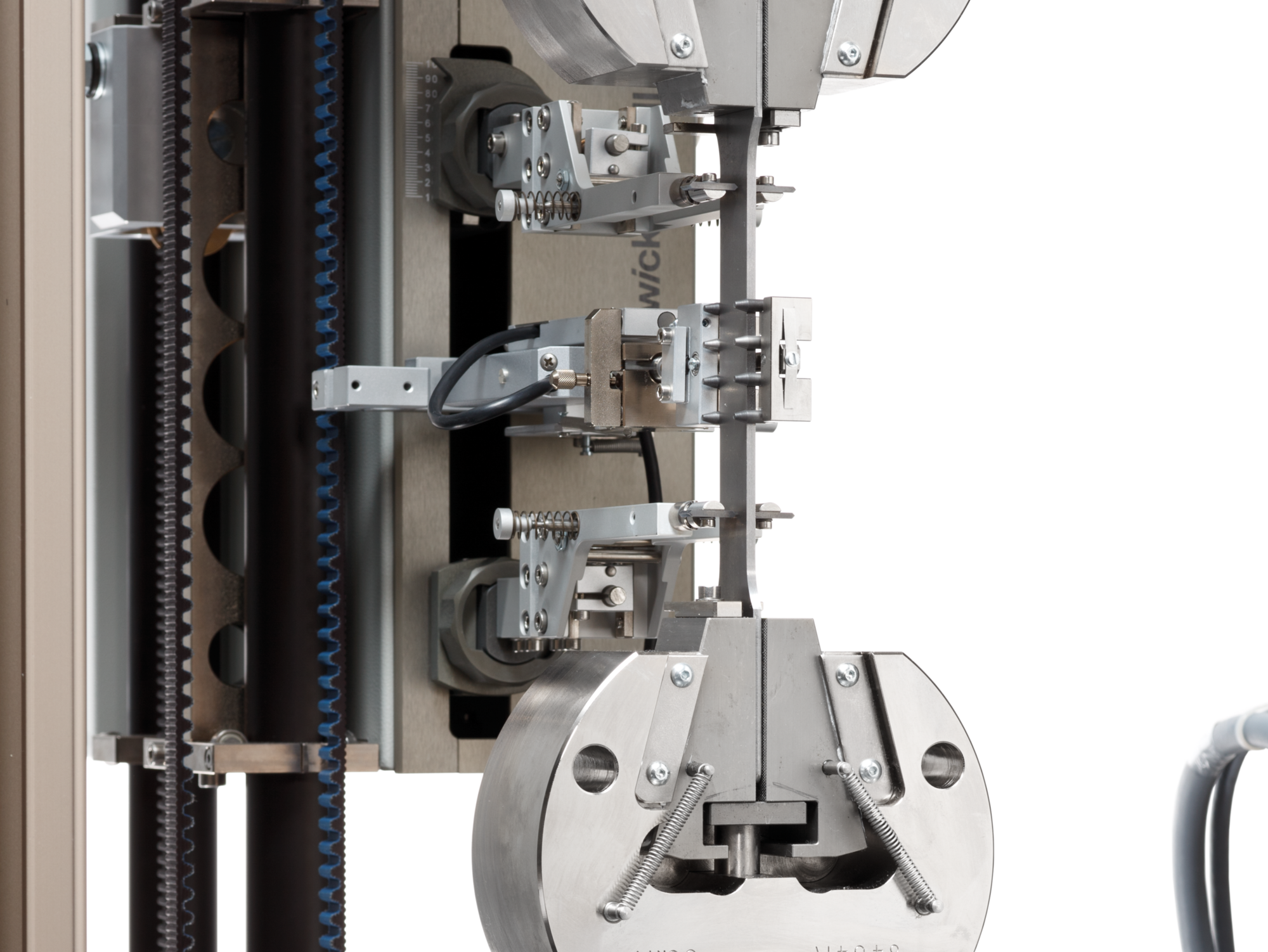

  • Il makroXtens II può essere combinato con l’estensimetro motorizzato per la misurazione ad alta risoluzione, consentendo di eseguire separatamente, su ciascun lato del provino, una misurazione iniziale altamente accurata della deformazione. Si tratta di una caratteristica estremamente importante, ad esempio, per misurare il modulo di Young sui metalli.
  • Tutti gli estensimetri makroXtens II possono essere configurati con: regolazione automatica della base di misura, braccetti per prove di trazione, compressione, flessione e adatti alla temperatura condizionata, contrattimetro ed estensimetro ad alta risoluzione. Le modifiche possono essere eseguite facilmente e velocemente on-site.

Deformazioni

Per ampliare la gamma delle funzioni dell'estensimetro makroXtens, sono disponibili varie unità opzionali come:

  • modelli base con risoluzione fino a 0.006 µm;
  • impostazione automatica L0;
  • drive unit per braccetti;
  • vari braccetti per prove di trazione, compressione, flessione e adatti alle prove in camera climatica;
  • vari contrattimetri con drive unit.

makroXtens per ProLine

Contrariamente al makroXtens II, il design modulare dell’estensimetro makro ProLine è limitato.
Nella sua configurazione base il makro ProLine è già un sistema di misurazione completo, con un braccetto da 300 mm di lunghezza incluso.

Vantaggi

  • La deformazione del provino viene registrata nell'intervallo di deformazione elastica e plastica durante l'intera prova fino alla rottura del provino.
  • La forza di trascinamento ridotta e la possibilità di regolare la forza di contatto dei braccetti, consentono di testare provini sensibili in modo affidabile e tracciabile.
  • Elevata risoluzione e accuratezza di misura su tutto il campo di misura.
  • Coltelli inclinabili per evitare il danneggiamento degli stessi e dei braccetti durante la rottura del provino.
  • La geometria dei coltelli può essere facilmente cambiata senza l’utilizzo di utensili ma semplicemente ruotandoli, in questo modo è possibile testare sia i provini piatti che i provini tondi.
  • Il dispositivo di fissaggio a rapido rilascio dei braccetti consente di sostituirli senza l'uso di utensili.
  • La forza di bloccaggio dei braccetti può essere regolata in modo continuo.
  • Il centraggio è automaticamente assicurato dal posizionamento nell'area di prova.
  • Classe di accuratezza 1 secondo la EN ISO 9513.

Descrizione tecnica

makroXtens II è disponibile nelle versioni P e HP, ciascuna con tre diverse basi di misura e nelle versioni CFK/GFK (CFRP/GFRP). La versione HP si differenzia per avere risoluzioni più elevate, un dispositivo di tracciamento intelligente e l'approvazione per “closed loop strain rate control” secondo ISO 6892-1 (2009) Metodo A (1) e ASTM E8 – 09 Metodo B.
