Твердомер Виккерса ZHV10

Методы испытаний

Виккерс
Кнуп
Метод царапания

Испытательный груз

0,1 - 10 кг

Варианты

аналоговый с окуляром
с анализом изображения на ПК

Стандарты

ISO 6507
ASTM E92
ASTM E384
ISO 4545

Традиции прогресса

Твердомер ZwickRoell/ZHV 10 особенно зарекомендовал себя при определении твердости по Виккерсу.

Доступны два варианта:

При аналоговом приборе значение твердости анализируется с помощью таблиц
Вариант с ПК анализирует результаты с помощью программного обеспечения testXpert hardness edition

Устаревший твердомер ZwickRoell 3212 становится современным прибором для испытаний по Виккерсу ZHV10

Узнайте больше о преображении старого твердомера Виккерса ZwickRoell 3212 в современный ZHV10 с привязкой к testXpert!

Преимущества и признаки

Область применения

Машина ZwickRoell ZHV10 для определения твердости по Виккерсу зарекомендовала себя, прежде всего, при определении следующих значений:

твердость по Виккерсу
твердость по Кнупу
твердость по Бринеллю
глубина цементации, прокаливания и азотирования
твердость по методу царапания (аналоговый вариант)

Аналоговый вариант и вариант с ПК

Различные ступени нагружения прибора ZHV10 (HV0,2; HV0,3; HV0,5; HV 1; HV 2; HV3; HV5 и HV10) достигаются посредством нескольких грузов (базовый груз 200 г; можно дооснастить: 100 г, 200 г, 500 г, 2 по 1 кг, 2 кг, 5 кг). Оптический модуль со сменными объективами (до 5) для различных увеличений и диапазонов изображения доступен для обоих вариантов:

при аналоговом варианте (арт.-№ 311814) значение твердости анализируется с помощью таблиц.
вариант с ПК (арт.-№ 353439) работает с программным обеспечением testXpert hardness edition. Он отличается простотой в управлении и гибкой адаптацией к изменяющимся условиям испытаний. Отпечаток измеряется на экране посредством ручного или автоматического создания измерительных линий и автоматически анализируется. В комплект поставки может входить универсальная программа испытаний для определения твердости по Виккерсу, Кнупу и Бринеллю (для серийных измерений). Программу можно дополнить профильными испытаниями и функцией автоматического измерения отпечатка. Кроме ручных и цифровых координатный столов доступна широкая палитра других аксессуаров.

Преимущества твердомера Виккерса ZHV10

Простота в управлении
Регулируемая высота рабочей зоны, поворот на 180°
Нагружение посредством нажимного пуансона, перемещаемого с малыми потерями на трение
Рукоятка для приложения нагружения при создании отпечатка, а также для разгружения
Различные призмы и зажимные приспособления, а также параллельные тиски для фиксации образцов можно заказывать в качестве опций

Варианты и аксессуары

Твердомер ZwickRoell ZHV10, аналоговый вариант

Твердомер Виккерса ZHV10, вариант с ПК

Объективы для твердомеров ZHV10

Сменные объективы с различными увеличениями и диапазонами отображения доступны для обоих вариантов. Выберите, в зависимости от диапазона применения, 5-, 10-, 20-, 40- или 60-кратное увеличение!

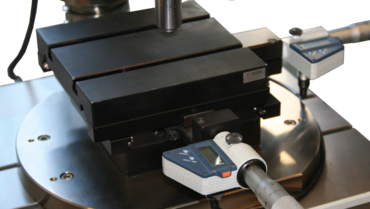

Координатный стол с цифровыми микрометрами

Доступны различные варианты координатных столов: с ручными или цифровыми микрометрами для передачи позиций измерения в testXpert. Различные призмы и зажимные приспособления, а также параллельные тиски для фиксации образцов можно заказывать в качестве опций.

Технический обзор

Арт.-№	311814	353439
Тип	Машина для определения твердости по Виккерсу, аналоговый вариант, для ручного анализа	Машина для определения твердости по Виккерсу, вариант с ПК
Ступени нагрузки	HV 0,2 ... HV 10	HV 0,2 ... HV 10
Смена нагрузки	вручную	вручную
В комплекте поставки:	Светодиодная подсветка	Светодиодная подсветка Камера GigE с высоким разрешением, 1,4 мегапиксель Программные лицензии
Сюда необходимо:	Индентор (см. ниже) Объективы (см. ниже) Блок питания для светодиодной подсветки (375922)	Индентор (см. ниже) Объективы (см. ниже) Графическая карта для оптических методов определения твердости (075270)¹ Программное обеспечение testXpert ПК и монитор

Совместимость платы ПК гарантирована только в сочетании с ПК из программы поставки фирмы ZwickRoell и ОС Windows 10. При использовании собственного ПК заказчика его следует отправить на фирму ZwickRoell.
