Compositi rinforzati con fibre: valori caratteristici affidabili a qualsiasi temperatura

Testi i compositi rinforzati con fibre per determinare i valori caratteristici tipici, tra cui il modulo di trazione e di taglio, l’indice di Poisson e altri valori fino alla deformazione a rottura? Determini questi valori anche in base alle influenze della temperatura? Allora conoscerai sicuramente le sfide in termini di riproducibilità dei valori caratteristici e le analisi per stabilire se le deviazioni sono causate dal materiale o dalle diverse tecnologie di misura.

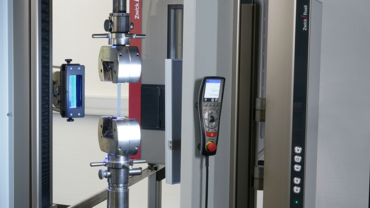

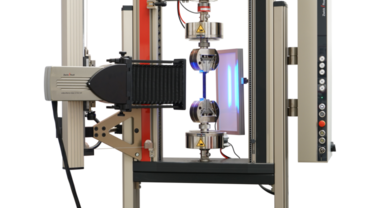

L'estensimetro ottico videoXtens biax 2-150 HP fornisce tutto ciò che ti serve: stessa distanza dal provino, stessa tecnologia e un’accuratezza unica all’interno della camera climatica ZwickRoell: tutto ciò garantisce risultati di prova altamente accurati e riproducibili a temperatura condizionata (da -55 a +250 °C) e fino a rottura.

I valori caratteristici riproducibili per l'analisi delle influenze della temperatura sono ottenibili solo con la stessa tecnologia di misura.

Una volta che i risultati delle prove sono disponibili, inizia l'analisi o l'interpretazione: le differenze nei risultati e nelle curve sono interamente attribuite al materiale o sono causate dal sistema di prova?

A seconda dei diversi requisiti di prova all’interno delle camere climatiche, gli estensimetri si differenziano da quelli utilizzati a temperatura ambiente. Gli operatori si affidano spesso agli estensimetri clip on, altamente accurati ma più complessi da gestire poiché non possono misurare fino a rottura. Invece, gli estensimetri dotati di braccetti possono farlo utilizzando i sensori appositi all’interno di camere climatiche. Dal momento che questi braccetti si trovano a una distanza significativamente superiore dal provino, l'accuratezza della misura è limitata. Gli estensimetri strain-gauge sono particolarmente accurati, ma richiedono tempo e costi elevati.

Il nodo gordiano è risolto dal videoXtens biax 2-150 HP:

  • Nessuna conversione, nessuno spostamento: il videoXtens non subisce alcuna modifica per il funzionamento nella camera climatica ZwickRoell.
  •  Il videoXtens misura senza contatto e senza influenzare la misurazione
  • Misura senza marcature su compositi fibrorinforzati opachi
  • Ogni valore caratteristico viene registrato con elevata accuratezza fino a rottura

L'elevata accuratezza è un prerequisito per l’indice di Poisson & Co. Ma cosa succede nelle prove a temperatura condizionata?

Il videoXtens non solo soddisfa la Classe 0.5 (ISO 9513) per la misurazione dell'allungamento e della strizione, ma soddisfa facilmente i requisiti più severi della ISO 527-1 Allegato C per la determinazione del modulo di trazione. Il videoXtens biax 2-150 HP garantisce i requisiti anche nelle prove in camera climatica.

L'elevata precisione nei test a temperatura condizionata si manifesta, ad esempio, nella risoluzione: a temperatura condizionata, il videoXtens biax 2-150 HP fornisce una risoluzione di 0,15 µm. Nella camera climatica con un intervallo compreso tra -20 e +250 °C, la risoluzione è di 0,4 µm max.- unica nel suo genere nel mondo delle prove sui materiali.

Misurazione fino a rottura - perché ogni piccola informazione è importante

Dal campo elastico fino alla rottura, il videoXtens registra il comportamento completo di sollecitazione-deformazione del provino con il massimo livello di accuratezza. Non c'è rischio di danni, poiché la misurazione della deformazione è priva di contatto, una caratteristica fondamentale per le prove sui compositi fribrorinforzati che talvolta arrivano a rottura con energie elevate.

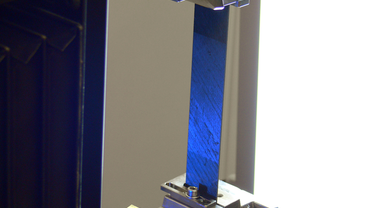

Per i compositi rinforzati in fibra opachi, non è necessaria la marcatura manuale del provino. La struttura naturale della superficie è sufficiente a consentire il posizionamento di marcature virtuali tramite software, riducendo lo sforzo.

Tra i vantaggi della misurazione ottica è particolarmente rilevante la visione dell'intero provino da parte dell’estensimetro, in questo modo è possibile ottenere ancora più informazioni, come la correlazione digitale delle immagini in 2D.

La gamma di funzioni mostra chiaramente che il videoXtens biax 2-150 HP è uno specialista per i compositi rinforzati in fibre, progettato appositamente per misure di elevata accuratezza e per una gestione ottimale.
