Переход к содержанию страницы

ISO 899-1, ISO 899-2, ASTM D2990, ISO 16770:испытание пластмасс на усталость / ползучесть



Испытания пластмасс на ползучесть регламентированы в стандартах ISO 899-1 и ISO 899-2, а также в ASTM D2990.Кроме того, в области испытаний труб используется еще метод Notch Creep Test (FNCT) по ISO 16770.



Имя Тип Размер Загрузить
  • Отраслевая брошюра: Пластмассы и резина PDF 9 MB

Цель испытания пластмасс на ползучесть

  • В процессе усталостного испытания / испытания на ползучесть образцы подвергаются статическому нагружению.Это соответствует типу нагружения многих изделий из пластмасс.Во время испытания, длящегося зачастую более 1000 часов, регистрируется деформация образца.Из этих данных генерируются кривые ползучести, представляющие собой наглядное отображение долговременных свойств пластмасс.
  • Испытания пластмасс на ползучесть регламентированы в стандартах ISO 899-1 и ISO 899-2, а также в ASTM D 2990.Кроме того, в области испытаний труб используется еще метод Notch Creep Test (FNCT) по ISO 16770.
  • По причине большой длительности испытаний обычно одновременно испытывают несколько образцов.Так получают статистически гарантированный результат.Для этого испытательные машины оснащены несколькими осями испытания.
  • Большую роль играет кондиционирование во время испытаний.Следует избегать тепловых расширений из-за колебаний температуры, перекрывающих деформацию ползучести.По этой причине следует обеспечить неизменность окружающих условий в течение всего срока испытания.При испытаниях не при комнатной температуре применяются точно отрегулированные термокамеры.
  • Деформация образцов определяется в современных системах для испытаний на ползучесть с помощью высокоточных измерительных видеосистем, расположенных позади осей испытания и обеспечивающих оператору свободный доступ спереди.
  • Электромеханические машины для испытаний на ползучесть типа Kappa Multistation оборудованы датчиками силы и собственным приводом для каждой оси испытания.Наряду с испытаниями на ползучесть, с их помощью можно также проводить квазистатические испытания (например, испытание на растяжение по ISO 527-2.

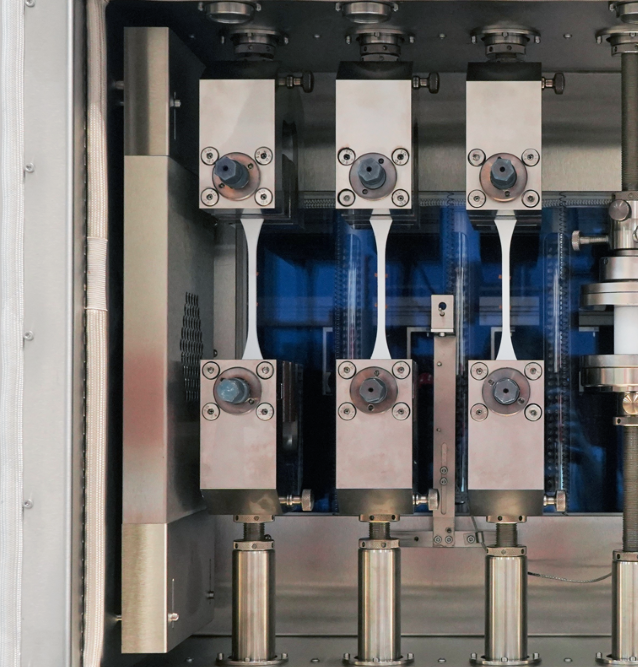

Усталостное испытание пластмасс на растяжение, ISO 899-1



Оси испытания оснащаются захватами для растяжения, удерживающие образцы (обычно типа 1А поИспытание на растяжение по ISO 527-1/-2ISO 527-2) без проскальзывания.Испытательный груз рассчитывается согласно требованиям, он должен плавно прикладываться и потом удерживаться постоянным.

Обычно в течение всего испытания регистрируются температура и влажность воздуха.

Регистрация деформации образцов осуществляется с помощью современных измерительных видеосистем.

Результаты испытаний:

  • Модуль ползучести растяжения и номинальный модуль ползучести растяжения
  • Длительная прочность при растяжении

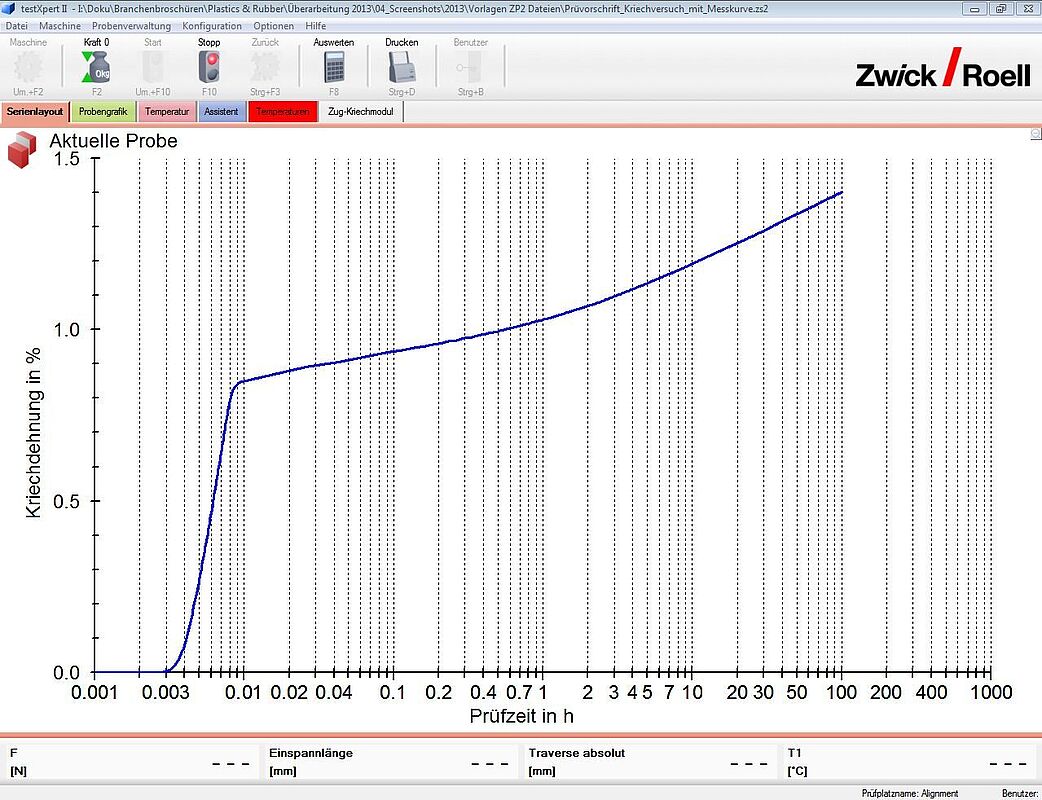

  • Кривые ползучести с логарифмической осью времени
  • Кривые модуля ползучести / времени с логарифмической осью времени
  • Изохронные кривые напряжения / деформации
  • Возвратные кривые

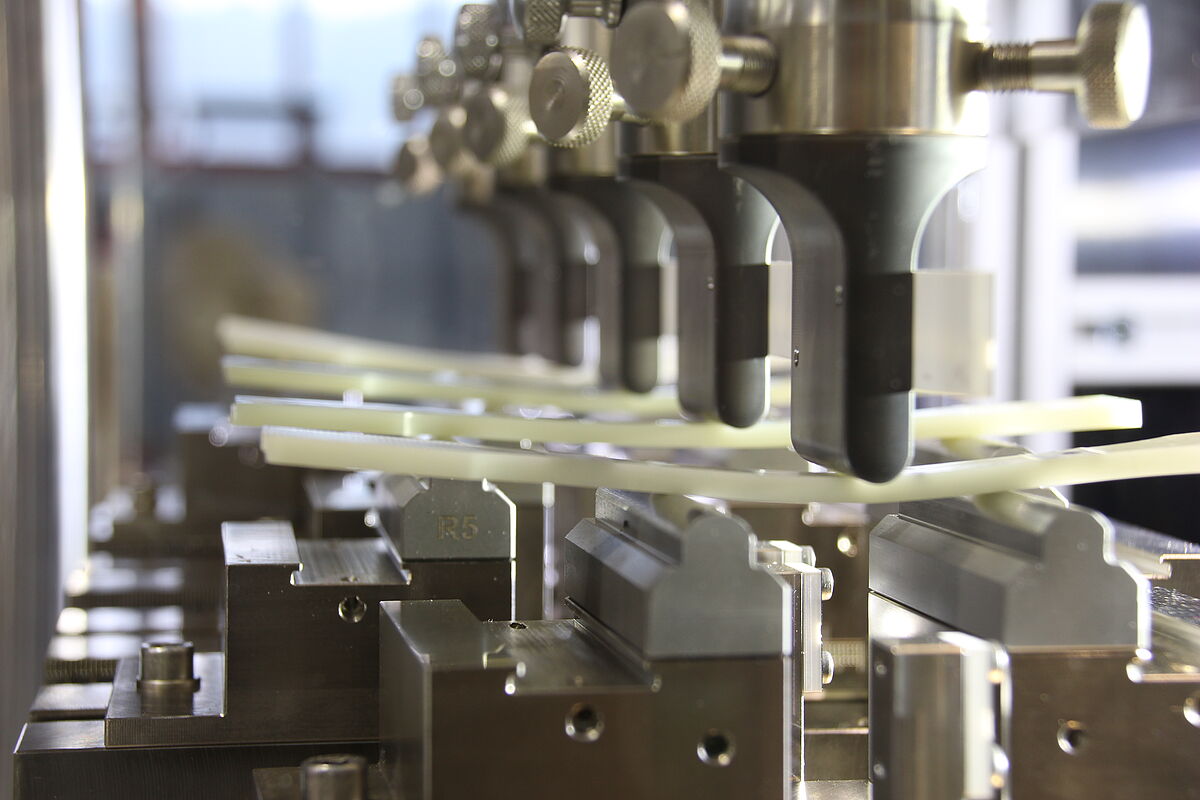

Усталостное испытание пластмасс на изгиб, ISO 899-2



В качестве гибочного приспособления используется конструкция для испытаний на трехточечный изгиб согласно описанию в стандарте ISO 178, испытание на изгиб.Стандартный образец по ISO обладает размерами 10 x 4 x 80 мм, он извлекается из средней части многоцелевого образца.Как и при всех испытаниях на изгиб, высоту образца необходимо измерять с особенной тщательностью.

Предварительно регламентированный на основе свойств полимеров и предусмотренного применения испытательный груз прикладывается плавно.

Измерение прогиба осуществляется либо из перемещения гибочного пуансона с корректировкой собственной деформации конструкции испытания, либо с помощью измерительной видеосистемы.
Обычно в течение всего испытания регистрируются температура и влажность воздуха.

Результаты испытаний:

  • Модуль ползучести изгиба
  • Длительная прочность при изгибе
  • Кривые ползучести с логарифмической осью времени
  • Кривые модуля ползучести / времени с логарифмической осью времени
  • Изохронные кривые напряжения / деформации

Для любого Вашего пожелания мы ищем и находим оптимальное решение.

Свяжитесь с нашими отраслевыми экспертами напрямую.

Мы с удовольствием Вас проконсультируем!



Связаться сейчас

Подходящее оборудование

Это также может Вас заинтересовать

Свойства ползучести
ISO 9967
Определение свойств ползучести термопластичных труб по ISO 9967.
к Свойства ползучести
Top
