Wasserstoffversprödung unter Hochdruck: Materialrisiken bis 1000 bar realitätsnah prüfen
Werkstoffe für Wasserstoffanwendungen müssen hohen Drücken und gleichzeitig einer möglichen Wasserstoffversprödung standhalten. Doch klassische Zugprüfungen reichen dafür häufig nicht aus. Der Grund: kritische Veränderungen im Materialverhalten sind oft erst unter langsamer Belastung und realitätsnahen Bedingungen sichtbar. Prüfungen mit Druckwasserstoff bis 1000 bar helfen dabei, Materialien zuverlässig zu bewerten und Risiken frühzeitig zu erkennen.
Wasserstoff belastet Werkstoffe anders als klassische Anwendungen
Wasserstoff spielt eine zentrale Rolle in vielen Zukunftsanwendungen – von der Mobilität über industrielle Prozesse bis hin zur Energiespeicherung. Gleichzeitig steigen die Anforderungen an die Sicherheit der eingesetzten Werkstoffe. Tanks, Leitungen oder Ventile arbeiten häufig unter mehreren hundert bar Druck. Bereits kleine Veränderungen im Materialgefüge können dazu führen, dass Bauteile unter Belastung unerwartet versagen.
Und genau darin liegt eine der größten Herausforderungen in der Wasserstofftechnologie: Wasserstoff kann Metalle verspröden. Das Material verliert dabei an Duktilität und kann deutlich früher brechen als unter normalen Bedingungen. Für Entwicklung, Qualitätssicherung und Materialfreigaben bedeutet das: Werkstoffe müssen unter möglichst realitätsnahen Bedingungen geprüft werden.
Klassische Zugprüfungen stoßen bei Wasserstoff schnell an Grenzen
Konventionelle Zugprüfungen erfolgen meist mit vergleichsweise hohen Prüfgeschwindigkeiten. Dadurch lassen sich zwar grundlegende mechanische Eigenschaften bestimmen, schleichende Veränderungen durch Wasserstoff werden jedoch oft nicht ausreichend sichtbar. In der Praxis entsteht genau hier ein Problem. Wasserstoffversprödung entwickelt sich nicht abrupt, sondern häufig über längere Belastungszeiträume hinweg. Besonders kritisch wird das bei Hochdruckanwendungen, in denen Materialien dauerhaft mechanischen Spannungen und gleichzeitig Wasserstoff ausgesetzt sind.
Um dieses Verhalten zuverlässig bewerten zu können, werden sogenannte Slow Strain Rate Tests (SSRT) eingesetzt. Dabei wird die Probe sehr langsam und gleichmäßig gedehnt. So lässt sich beobachten, wie Wasserstoff auf das Materialverhalten wirkt und ob eine kritische Versprödung auftritt.
Normgerechte Wasserstoffprüfungen schaffen vergleichbare Ergebnisse
Für Prüfungen unter Wasserstoffeinfluss sind normgerechte und reproduzierbare Verfahren entscheidend. Für Hohlprobenprüfungen unter Hochdruckgas gibt ISO 7039:2024 einen Rahmen zur Bewertung von Eigenschaftsänderungen metallischer Werkstoffe. Die Methode eignet sich als Screening- bzw. Vorauswahlverfahren, unter anderem für Prüfungen mit Wasserstoff. Welche Norm im konkreten Fall anzuwenden ist, hängt von Werkstoff, Prüfziel, Probengeometrie und Freigabeanforderung ab.
Im Prüflabor entscheiden Präzision und Sicherheit über belastbare Ergebnisse
Die eigentliche Herausforderung beginnt im Prüflabor. Wasserstoffprüfungen unter hohen Drücken stellen hohe Anforderungen an Sicherheit, Regelgenauigkeit und Messtechnik. Bereits die kontrollierte Durchführung einer Prüfung bis 1000 bar ist technisch anspruchsvoll. Gleichzeitig müssen auch kleinste Veränderungen im Materialverhalten zuverlässig erfasst werden. Gerade bei langsamen Dehnraten entscheidet die Präzision der Regelung darüber, ob Prüfergebnisse reproduzierbar und aussagekräftig sind.
Hinzu kommt die prozessuale Seite: Ungenaue Prüfbedingungen oder instabile Messungen führen schnell zu Wiederholungsprüfungen, verzögerten Freigaben oder unsicheren Materialbewertungen. Besonders bei sicherheitskritischen Wasserstoffanwendungen kann das Entwicklungszeiten verlängern und zusätzlichen Aufwand verursachen. Auch die Dehnungsmessung ist anspruchsvoll. Spröde Probenbrüche unter Wasserstoffeinfluss können hochenergetisch verlaufen. Messsysteme müssen deshalb zuverlässig arbeiten, ohne den Prüfablauf zu beeinträchtigen.
So lässt sich Wasserstoffversprödung realitätsnah bewerten

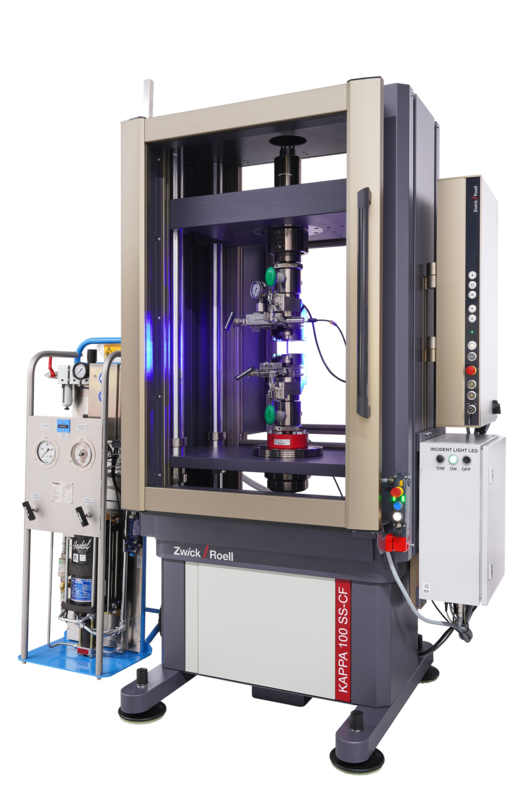

Für die realitätsnahe Bewertung von Werkstoffen unter Wasserstoffeinfluss sind mehrere Faktoren entscheidend: kontrollierte Druckbedingungen, präzise Regelung der Belastungsgeschwindigkeit und eine sichere Dehnungsmessung auch bei kritischem Materialverhalten. Das Hohlprobenprüfsystem Kappa SS-CF von ZwickRoell wurde speziell für Creep-Fatigue-Anwendungen entwickelt und eignet sich dadurch besonders für Slow Strain Rate Tests unter Wasserstoffbedingungen. Die Maschine ermöglicht Prüfungen bis 1000 bar und unterstützt eine sehr präzise Regelung der Belastungsgeschwindigkeit. Dadurch lassen sich Werkstoffe unter langsamer, gleichmäßiger Belastung bewerten – also unter Bedingungen, die typische Einsatzszenarien deutlich realistischer abbilden als klassische Zugprüfungen.
Für die Dehnungsmessung kommt das markierungsfrei arbeitende videoXtens zum Einsatz. Das System eignet sich insbesondere für sprödbrechende und hochenergetische Probenbrüche, ohne dass der Bediener das Messsystem während der Prüfung absetzen muss. Auch das Sicherheitskonzept ist auf Hochdruck-Wasserstoffprüfungen ausgelegt. Die Prüfung startet erst, wenn sämtliche Sicherheitsverriegelungen aktiv sind. Die Schutzeinumhausung und ein optisches Blaulicht-Extensometer unterstützen einen kontrollierten Prüfablauf. Ein weiterer praktischer Vorteil ergibt sich aus dem Einsatz kompakter Hohlproben. Durch das geringere Wasserstoffvolumen reduzieren sich die Sicherheitsanforderungen im Vergleich zu klassischen Autoklav-Lösungen. Prüfungen lassen sich dadurch effizienter durchführen.
Reproduzierbare Prüfungen erleichtern Entwicklung und Freigabeprozesse
Eine reproduzierbare Wasserstoffprüfung schafft vor allem eines: belastbare Entscheidungen. Entwicklungsabteilungen können Materialien zuverlässiger vergleichen und ihre Eignung für Wasserstoffanwendungen fundierter bewerten. Qualitätssicherung und Prüflabore profitieren von stabilen Prüfbedingungen und normgerechten Ergebnissen. Gleichzeitig lassen sich Risiken durch ungeeignete Werkstoffe früher erkennen. Auch prozessual entstehen Vorteile: weniger Wiederholungsprüfungen, reproduzierbare Abläufe und eine bessere Vergleichbarkeit der Ergebnisse unterstützen schnellere Freigaben und planbarere Entwicklungsprozesse. Besonders bei Hochdruckanwendungen hilft eine realitätsnahe Prüfung dabei, spätere Ausfälle oder sicherheitskritische Probleme frühzeitig zu vermeiden.
Fazit: Realitätsnahe Wasserstoffprüfungen als entscheidender Faktor
Wasserstoffanwendungen stellen Werkstoffe vor besondere Herausforderungen. Klassische Prüfverfahren reichen häufig nicht aus, um kritische Veränderungen durch Wasserstoff zuverlässig sichtbar zu machen.
Slow Strain Rate Tests unter realistischen Druckbedingungen helfen dabei, Wasserstoffversprödung frühzeitig zu erkennen und Materialien belastbar zu bewerten. Entscheidend sind dabei präzise Regelung, sichere Prüfbedingungen und reproduzierbare Ergebnisse.
Mit dem Hohlprobenprüfsystem Kappa SS-CF unterstützt ZwickRoell Unternehmen, Wasserstoffprüfungen bis 1000 bar sicher und effizient durchzuführen – als technischer Partner für reproduzierbare und normgerechte Prüfprozesse.
Sie möchten Wasserstoffprüfungen für Ihre Anwendung bewerten? ZwickRoell unterstützt bei der Auswahl geeigneter Prüfstrategien und Prüfsysteme.
Häufige Fragen zur Wasserstoffprüfung bis 1000 bar
Viele Wasserstoffanwendungen arbeiten unter sehr hohen Drücken. Dazu gehören beispielsweise Tanks, Leitungen oder Ventile. Prüfungen bis 1000 bar helfen dabei, reale Einsatzbedingungen möglichst genau abzubilden und Materialrisiken frühzeitig zu erkennen.
Wasserstoffversprödung beschreibt die Veränderung von Werkstoffen durch eingelagerten Wasserstoff. Materialien können dadurch an Duktilität verlieren und unter Belastung früher brechen.
SSRT steht für „Slow Strain Rate Test“. Dabei wird eine Probe sehr langsam gedehnt, um Veränderungen im Materialverhalten unter Wasserstoffeinfluss sichtbar zu machen.
Klassische Zugprüfungen erfolgen meist mit höheren Prüfgeschwindigkeiten. Langsame Schädigungsmechanismen wie Wasserstoffversprödung lassen sich dadurch häufig nicht ausreichend erkennen.
Hohlproben benötigen geringere Wasserstoffvolumina. Dadurch reduzieren sich Sicherheitsanforderungen im Vergleich zu größeren Prüfsystemen, was Prüfungen effizienter machen kann.
Die ISO 7039 beschreibt Prüfverfahren für Slow Strain Rate Tests unter Wasserstoffeinfluss. Ziel ist eine reproduzierbare und vergleichbare Bewertung von Werkstoffen.
