- 50 kN
- +200 bis +1.200°C
- Creep
- Stress Relax
- HE
- CCG
- ISO 204
- ASTM E139
- EN 2002-005
- ASTM F519
- ASTM E1457
Hebelarm-Zeitstandprüfmaschinen
Die Hebelarm-Prüfmaschinen (Kappa LA) von ZwickRoell wurden für klassische Zeitstand- und Kriechversuche mit langen Prüfdauern bis zu 100.000 Stunden entwickelt. Die Kraftaufbringung erfolgt entweder über eine vorgespannte Feder oder Totgewicht bis zu einer maximalen Prüfkraft von 50 kN.
Die Hebelarm-Prüfmaschinen sind mit verschleißfreien elastischen Gelenken ausgestattet. Diese garantieren eine optimale Hebelarmlagerung (patentiert) und eine präzise Kraftaufbringung in einem großen Lastbereich.
Kappa LA-Spring

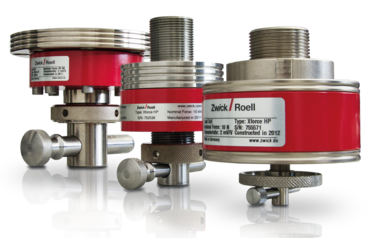

Die Kappa LA-Spring kombiniert einen hochpräzisen Hebelarm mit vorgespannter Feder, einen integrierten Antrieb sowie den bewährten Xforce-Kraftaufnehmer von ZwickRoell. Dieses Zusammenspiel ermöglicht eine stoßfreie Aufbringung jeder beliebigen Prüfkraft bis 50 kN.
Kappa LA-DW
Die Kappa LA-DW arbeitet mit einem präzise abgestimmten Hebelarm und Totgewichten, welche die Prüfkraft rein über die Schwerkraft stoßfrei aufbringt. Die Prüfkraft kann aufgrund der Totgewichte nur stufenweise eingestellt werden.
Technischer Überblick
| Kappa LA-Spring | Kappa LA-DW | |
|---|---|---|
 |  | |
| Kraftstufen |
|
|
| Belastungsart | Vorgespannte Feder | Totgewicht |
| Kraftaufnehmer | ✓ | - |
| Regelmodus |
|
|
| Versuchsart |
|
|
| Temperaturbereich | +200 bis +1.200°C | +200 bis +1.200°C |
| Zubehör für einen erweiterten Temperaturbereich | ||
| Hochtemperatur-Ofen | • | • |
| Prüfkraft Fmax | 50 | kN |
| Prüfraum | ||
| Höhe | 1500 1 | mm |
| Breite | 520 2 | mm |
| Traversenweg | 150 | mm |
| Lastrahmen | ||
| Maße | ||
| Höhe | 2374 | mm |
| Breite | 1100 | mm |
| Tiefe | 730 | mm |
| Gewicht | ||
| mit Maschinenelektronik, ca. | 600 | kg |
| Hebelarmverhältnis | 20 : 1 | |
| Antrieb | ||
| Traversengeschwindigkeit max. | 50 | mm/min |
| Abweichung von der eingestellten Antriebsgeschwindigkeit, max. | ± 0,13 | % von vist |
| Traversen-Rücklaufgeschwindigkeit, max. | 50 | mm/min |
| Anschlusswerte des Netzeingangs | ||
| Versorgungsspannung | 230 | VAC |
| Leistungsaufnahme (Volllast), ca. | 0,8 | kVA |
- Maximaler Abstand von Fahrtraverse zu Feststelltraverse oder Sockeltraverse, ohne jegliche Einbauten
- Lichte Weite zwischen den Spindeln
- Gemessen über ein Intervall von mind. 5 s oder 10 mm Weg
| Prüfkraft Fmax | 50 | kN |
| Prüfraum | ||
| Höhe | 1500 1 | mm |
| Breite | 520 2 | mm |
| Traversenweg | 150 | mm |
| Lastrahmen | ||
| Maße | ||
| Höhe | 2374 | mm |
| Breite | 1129 | mm |
| Tiefe | 730 | mm |
| Gewicht | ||
| mit Maschinenelektronik, ca. | 600 | kg |
| Hebelarmverhältnis | 20 : 1 | |
| Antrieb | ||
| Traversengeschwindigkeit max. | 50 | mm/min |
| Abweichung von der eingestellten Antriebsgeschwindigkeit, max. | ± 0,13 | % von vist |
| Traversen-Rücklaufgeschwindigkeit, max. | 50 | mm/min |
| Anschlusswerte des Netzeingangs | ||
| Versorgungsspannung | 230 | VAC |
| Leistungsaufnahme (Volllast), ca. | 0,8 | kVA |
- Maximaler Abstand von Fahrtraverse zu Feststelltraverse oder Sockeltraverse, ohne jegliche Einbauten
- Lichte Weite zwischen den Spindeln
- Gemessen über ein Intervall von mind. 5 s oder 10 mm Weg
Finden Sie mit uns das passende Zeitstandprüfsystem – exakt abgestimmt auf Ihre Materialien, Temperaturen und Prüfdauern.
Unsere Experten beraten Sie gerne.
Zubehör für die Kappa LA Hebelarmprüfmaschinen
Hochtemperatur-Ofen für Kappa LA
Da viele Materialien erst bei erhöhten Temperaturen ihr tatsächliches Langzeitverhalten zeigen, sind Prüfungen bei hohen Temperaturen unerlässlich. Ein Hochtemperatur-Ofen stellt sicher, dass die Probe über viele Stunden oder sogar Monate gleichmäßig aufgeheizt, temperaturstabil und normgerecht geprüft werden kann.
Der Hochtemperatur-Ofen für die Kappa LA-Hebelarmprüfmaschinen bietet höchste Temperaturgenauigkeit und Flexibilität für Zeitstand- und Kriechversuche:
- 1, 2 oder 3 unabhängig regelbare Heizzonen für eine optimale, homogene Temperaturverteilung – ganz ohne Überschwinger.
- Prüfungen bis +1.200 °C an Luft möglich.
- Variable Schlitzformen für Thermoelemente, Extensometer und Laststrang für maximale Anpassbarkeit an unterschiedliche Proben und Prüfaufbauten.
- Perfekte Integration von optischen und kontaktierenden Extensometern zur präzisen Dehnungs- und Wegmessung.
- Nachrüstbar und damit ideal für den späteren Ausbau bestehender Kappa LA-Systeme.
Berührende Extensometer
Berührende Extensometer für die Zeitstandprüfung sind sowohl für die Zug- als auch für die Druck- und Biegeprüfung verfügbar. Neben unterschiedlichen Genauigkeitsklassen und Messbereichen stehen auch Extensometer für den erweiterten Temperaturbereich zur Verfügung. Es wird zwischen seitlich und axial ansetzenden Extensometern unterschieden, die sich auch für besondere Versuchsarten wie z.B. der Rissfortschrittsprüfung eignen. In Abhängigkeit von der Probenform kommen verschiedene Messfühler zum Einsatz.
Unsere Ingenieure unterstützen Sie gerne dabei, aus dem breiten Portfolio an berührenden Extensometern das optimal passende System für Ihre Zeitstandprüfmaschine auszuwählen.
