비캐트 연화 온도

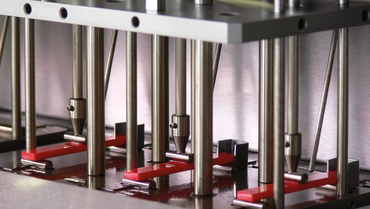

열변형 온도(HDT)
기술 개요
| 설명 | 값 | |

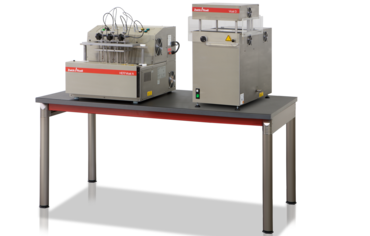

| HDT/Vicat Allround 설비 일반 기술 데이터 | ||
| 250°C의 표시 정확도 | ±0.5 | °C |
| 공간 온도 기울기 | ±0.2 | °C |
| 온도 측정 분해능 | 0.1 | °C |
| 온도 센서 | 내유시험기 온도는 온도 센서 1개로 측정합니다. 그 외에 각 측정 스테이션의 시편 근처에 센서가 1개 있습니다. | |
| 가열 속도 | 50, 120 또는 자유자재 조절 가능 | K/h |
| 유도 LVDT 측정 변환기로 변위 측정 | ||
| 변위 측정 범위 | 15 | mm |
| 표시 정확도 | ±0.01 | mm |
| 연결: | ||
| 전원 전압 | 230 | V |
| 전원 주파수 | 50/60 | Hz |
| 정격 전력 | 3000 | W |
| 급수 시설, 최대 | 10 | bar |
| PC 인터페이스 필요 | RS232 인터페이스 | |
| 시편 데이터 | ||
| VST 시편 치수, 최대 | 10 x 6.5 x 10 | mm |
| HDT 시편 치수, 최대 | 13 x 15 x 130 | mm |
| HDT 범위 | 64, 100, 101.6 | mm |
| 유형 | HDT/Vicat 3-300 | HDT/Vicat 4-300 A3 | HDT/Vicat 6-300 Allround | |
| 품목 번호 | 326042 | 32604612 | 32598534 | |
| 측정 스테이션 개수 | 3 | 45 | 6 | |
| 측정 스테이션의 최대 개수 | 3 | 6 | ||
| 최대 온도 | + 300 | +300 | °C | |
| 온도 범위 | +20 ~ +300 | +20 ~ +300 | +20 ~ +300 | °C |
| 온도 센서 | Pt 100 | Pt 100 | ||
| 스테이션당 1개, 내유시험기당 1개 | ||||
| 스테이션당 1개, 내유시험기당 1개 | ||||
| 재냉각 | 모터구동식 | 모터구동식 | ||
| 열전달 유체 수용량 | 12 | 18 | l | |
| (열전달 유체의 양은 반드시 사용 온도에 따라 조절해야 합니다.) | ||||
| 온도 측정: | ||||
| 250°C의 표시 정확도 | ± 0.5 | ± 0.5 | °C | |
| 공간 온도 기울기 | ± 0.2 | ± 0.2 | °C | |
| 온도 측정 분해능 | 0.1 | 0.1 | °C | |
| 가열 속도 | 50, 120 또는 자유자재 조절 가능 | 50, 120 또는 자유자재 조절 가능 | K/h | |
| 이동 측정: | ||||
| 측정 범위 | 1 ~ 15 | 1 ~ 15 | mm | |
| 표시 정확도 | ± 0.01 | ± 0.01 | mm | |
| 측정 시스템 | 유도 LVDT 측정 변환기 | 유도 LVDT 측정 변환기 | ||
| 연결: | ||||
| 전원 전압 | 230/240 | V | ||
| 전력 주파수 | 50 ~ 60 | 50/60 | Hz | |
| 전원 | 3000 | 3000 | W | |
| 전원 공급 전압 | 230/240 | |||
| 전원 | ||||
| 전압 변동 | ≤±10 | ≤±10 | 인용된 공칭 전원 공급 장치를 기준으로 한 백분율(%) | |
| 단기 간섭 | ≤20 | ≤20 | ms | |
| 주파수 | ±1 | ±1 | 인용된 공칭 주파수를 기준으로 한 백분율(%) | |
| 접지 | 접지 저항 ≤ | 접지 저항 ≤ | 5Ω | |
| 치수: | ||||
| 높이 | 900 | 900 | mm | |
| 가로 | 1 230 | 1,480 | mm | |
| 세로 | 700 | 700 | mm | |
| 무게(액세서리 제외), 약 | 130 | 160 | 160 | kg |
| 작동 데이터 | ||||
| 냉각재 연결: | ||||
| 유량, 최소 | 5 | 5 | l/min | |
| 유압 압력, 최대 | 10 | 10 | bar | |
| 연결 | 내경 13.5mm(1/2인치) 호스용 | 내경 13.5mm(1/2인치) 호스용 | ||
| 냉각수 온도 | +10 ~ +50 | °C | ||
| 냉각재 온도 | +10 ~ +50 | |||
| 시험 추 적용 | 모터구동식 | |||
| 오일 용량, 약 | 18.6 | |||
| 높이 x 가로 x 세로 | 900 x 1330 x 750 | |||
- 급수 시설 필요
- 설비는 표준으로 열전달 유체 없이 공급됩니다. 필요한 양을 액세서리에서 주문할 수 있습니다.
- 1. 급수 시설 필요
- 2. 이 설비는 표준으로 열전달 유체 없이 공급됩니다. 액세서리에서 해당 수량을 주문하세요.
- 설비 업그레이드를 통해 측정 스테이션을 6개로 늘릴 수 있습니다.
