Amsler HDT/Vicat Allround

Détermination de la température de fléchissement sous charge selon ISO 75 et ISO 306 Téléchargement
Méthode d'essai
  • HDT
  • Vicat
  • Essais de fluage
Transfert de chaleur
  • par fluide caloporteur

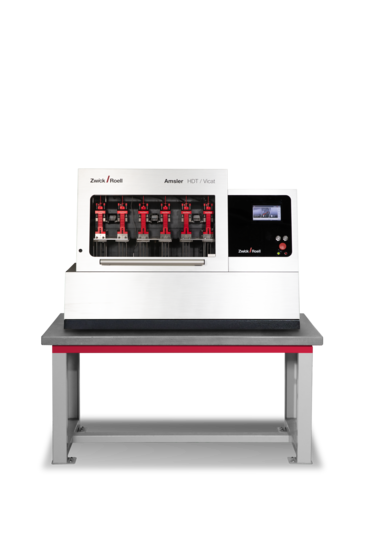

Détermination-Température de fléchissement sous charge avec le nouvel Amsler HDT/Vicat

L’appareil HDT/Vicat Allround Amsler est conçu pour l'utilisation en Recherche & Développement, contrôle de réception, contrôle de production. Selon votre besoin, l’appareil pourra être équipé de 2, 4 ou 6 stations de mesure.

Détermination de la température de fléchissement sous charge (HDT)

  • Selon ISO 75 partie 1 à 3 et ASTM D 648 sur thermoplastiques, caoutchouc dur, de même que plastique renforcé de fibres et plastiques durcissables chargés.

Détermination de la température de ramollissement (VST)

  • selon ISO 306 et ASTM D 1525 sur thermoplastiques.

Détermination du comportement de fatigue

  • sous sollicitation de flexion.

Détermination de la température de fléchissement sous charge ISO 75 & 306

Outre la détermination de la température de fléchissement sous charge (HDT), le nouvel HDT/Vicat de Amsler est idéalement adapté pour déterminer la température de ramollissement Vicat (VST) et le comportement de fluage.

Avantages & Caractéristiques de la température de fléchissement sous charge

Avantages & Caractéristiques de la température de fléchissement sous charge

Avantages généraux
Des résultats précis et reproductibles
Design personnalisé
Concept de sécurité sans compromis
Simplicité d’entretien

Avantages généraux

  • L'utilisation d'un système de mesure numérique permet d'obtenir une précision élevée avec étalonnage uniforme pour le HDT et le Vicat.
  • Le déroulement d’essai automatique garantit la simplicité d’utilisation. L’essai est démarré. Aucune autre interaction n’est nécessaire.
  • Le dispositif de protection, verrouillage y compris, offre une protection maximale à l'utilisateur
  • L'utilisation Stand-Alone s’effectue grâce à un écran tactile capacitif intégré.
  • L'ajout du logiciel d'essai testXpert III offre des fonctionnalités puissantes, telles que les graphiques de valeurs mesurées et de contrôle, la détermination des résultats, le stockage des données et les fonctions d'exportation.
  • Les poids à appliquer sont déterminés automatiquement et spécifiés à l'utilisateur.
  • Abaissement motorisé des stations de mesure
  • Application motorisée des poids d’essai
  • Surveillance électronique du niveau d’huile

Des résultats précis et reproductibles

  • Le système de guidage intégré aide l'utilisateur à réaliser un essai conformément à la réglementation.
  • La mesure précise de la course offre un haut degré de précision sur toute la plage de mesure avec une précision de +/- 0,002 mm. La sortie numérique ne dérive pas dans le temps.
  • Contrôle avancé de la température du bain d'huile grâce à un algorithme spécial qui modélise les propriétés physiques du bain d'huile et garantit la linéarité dans les tolérances spécifiées. La pompe de circulation à vitesse contrôlée de ZwickRoell garantit une température d'huile uniforme dans les 6 stations.

Design personnalisé

  • L’alimentation en éprouvettes permet à l'opérateur d'avoir les deux mains libres pour manipuler confortablement l'éprouvette.
  • Des poids peuvent être ajoutés rapidement et aisément. Quelques clics suffisent, pour afficher la sélection de poids dans le logiciel. Les poids sont aisément empilables et permettent à l'utilisateur de les manipuler en toute sécurité. Pour les essais HDT, ZwickRoell propose des jeux de poids qui permettent un ajustement par incréments de 1 g, dépassant ainsi les exigences des normes les plus strictes. Pour faciliter l'utilisation et la manipulation, le poids individuel du VST est limité à 2,039 kg. Les poids normalisés pour ISO 75-2 permettent d'installer un seul poids au lieu de combiner un ensemble de poids. Le temps de préparation est considérablement réduit.
  • La conception unique du support HDT (un support pour trois dimensions d'essai distinctes - 64, 100 et 101,6 mm) permet de conserver le support dans l'appareil et de l’utiliser à tout moment.
  • Des déroulement d’essai entièrement automatiques guident l'opérateur de manière intuitive afin de réduire le risque d'erreur humaine. Toutes les normes d’essai sont incluses et préconfigurées. Le système vous offre la garantie de déroulements d’essais normalisés.
  • La configuration des essais s’effectue rapidement et aisément via l'écran tactile en mode Standalone. Les opérateurs peuvent surveiller les courbes en direct et exporter les données aisément.
  • La grande fenêtre de visualisation et les témoins lumineux rouges/verts offrent un niveau élevé de confort visuel aux opérateurs.
  • La configuration individuelle de chacune des stations de mesure permet d'effectuer des essais HDT et Vicat en parallèle et indépendamment les uns des autres.
  • Contrôle sans effort du bain d’huile

    • La surveillance automatique de l'état de l'huile permet de contrôler le niveau et le vieillissement de l'huile.
    • Le bain d’huile et rapidement et facilement accessible. Les éprouvettes tombées sont retirées en quelques secondes sans enlever les stations.
    • ZwickRoell propose des cages spéciales qui empêchent l'éprouvette de tomber dans le bain d'huile.
    • Vidange facile - La conception intelligente du bain d'huile, qui assure une vidange facile et complète de l'huile, permet d’éviter la contamination par les résidus lors de l’appoint en huile. La protection anti-débordement empêche la contamination de l'appareil et de l'environnement.
    • L'appareil est doté d'un puissant système de refroidissement qui abaisse rapidement la température du bain d'huile, permettant ainsi à l'opérateur de démarrer l’essai suivant avec un temps d'attente minimal et des coûts de consommation d'eau réduits. Pour ce faire, un raccordement direct à une conduite d'eau ou à un échangeur de chaleur en circuit fermé sera nécessaire.
    • Le système de gaz de protection comprend une vanne de régulation du débit et une filière. Il est utilisé pour former une couche d'azote à la surface de l'huile et éviter une réaction chimique de l'huile avec l'air.

Concept de sécurité sans compromis

L'intégration de la sécurité lors de la conception du Amsler HDT/Vicat a impliqué de prendre en compte les opérateurs, dès le départ du processus de conception. En l'absence de précautions appropriées, les températures d'huile (jusqu’à 300 °C) présenteraient un risque réel de blessures graves pour l'opérateur et/ou de dommages pour l'appareil. Une approche sans compromis en terme de culture de sécurité permet d’assurer la sécurité de l'opérateur tout en protégeant la pérennité de l'investissement.

  • Le système d'essai Amsler HDT/Vicat Allround 6-300, entièrement fermé, empêche l'opérateur d'entrer en contact avec les pièces mobiles et les surfaces chaudes.
  • Un verrouillage de sécurité câblé empêche l'opérateur d'ouvrir la porte, lorsque la température de l'huile est supérieure à 55 °C.
  • Un système redondant avec 2 dispositifs de protection contre la surchauffe de l'huile silicone et du corps de chauffe assure une sécurité maximale. L’huile et le corps de chauffe sont contrôlés indépendamment.
  • Des systèmes de ventilation séparés pour l'armoire de commande, l'armoire électrique et la zone de chauffage garantissent des conditions de fonctionnement sûres.
  • La soupape de surpression est intégrée au système d'eau de refroidissement pour assurer une sécurité maximale en cas de blocage de la sortie du système d'eau de refroidissement. Cela permet d'éviter la formation d'une pression de vapeur élevée dans les conduites de refroidissement.
  • Le Amsler HDT/Vicat est conforme aux normes CE, ainsi qu'aux normes UL plus strictes. Tous les aspects de la sécurité ont été testés et vérifiés de manière approfondie par TÜV SÜD, un organisme de certification allemand indépendant et parmi les plus réputés.

Simplicité d’entretien

  • Grâce à un accès aisé à tous les composants de l'appareil, la conception ZwickRoell permet de réduire les temps d'arrêt liés à la maintenance et l'inspection de service.
  • ZwickRoell garantit la disponibilité des pièces de rechange pendant dix ans.
