ISO 3385 vermoeiing met constante krachtstoten
De norm ISO 3385 beschrijft een methode voor het bepalen van het dikteverlies en hardheidsverlies van zacht schuim. Tijdens de test wordt het gedrag op lange termijn onder invloed van constante mechanische belasting bepaald met een test met constante krachtstoten. Dit komt bijvoorbeeld overeen met de belasting van een autozetel wanneer met de auto wordt gereden. Zo kunnen met deze testmethode bijvoorbeeld de prestaties van bekleding uit latex of polyurethaan onderzocht worden.
Het alternatief voor ISO 3385 wordt beschreven in ASTM D3574 test I3, de vermoeiingstest met constante krachtstoten, en ook in andere fabrieksnormen van autoproducenten.
Normen Samples Uitvoeren van een test Testuitrusting Vraag advies
Normen voor tests met constante krachtstoten op zacht schuim
Internationale normen voor de test met constante krachtstoten zijn ISO 3385 en ASTM D3574 Test I3.
In de automobielindustrie bestaan er andere testmethoden die in afzonderlijke fabrieksnormen vastgelegd worden.
- BMW QV 52009 Part 2
- Daimler DBL 5452
- General Motors GMW 15471, General Motors GME 60283 Part 8
- PSA D 42 1047
- Renault n° 1047
- Toyota TS M7100G – 4.8
In sommige gevallen verschilt de methode qua testprocedure en specifieke testresultaten, dus kunnen de resultaten niet rechtstreeks vergeleken worden tussen de methoden.
ISO 3385 sample
- Het sample (teststuk) volgens ISO 3385 is een recht parallellepipedum van 380 x 380 mm met een dikte van 50 mm +/- 2 mm. In overleg mogen de tests ook uitgevoerd worden op vormstukken die niet deze afmetingen hebben.
- Het materiaal mag pas getest worden 72 uur na productie en moet minstens 16 uur geconditioneerd worden bij 23 °C / 50% of 27 °C / 65% relatieve vochtigheid.
Uitvoeren van de vermoeiingstest met constante krachtstoten volgens ISO 3385
De volledige ISO 3385 test is opgedeeld in drie fasen:

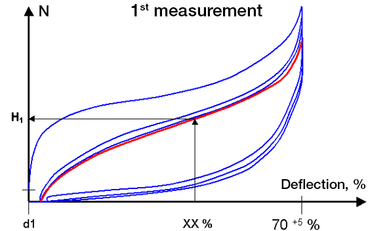

Fase 1: dikte van het sample en indentatiehardheid - eerste meting:
Eerst wordt de dikte van het sample gemeten bij een voorlast van 5 N, en wordt de indentatiehardheidsindex bepaald bij 40% indrukking en 30s wachttijd volgens ISO 2439 methode A.

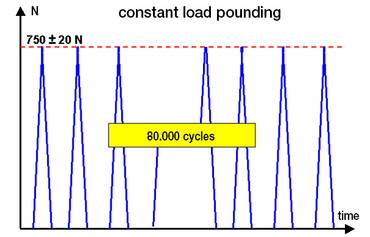

Fase 2: vermoeiing door constante krachtstoten:
- Tijdens de tweede stap, de vermoeiing met constante krachtstoten, wordt het sample onderworpen aan 80.000 cycli waarbij telkens een stempel in het materiaal gedrukt wordt. Dit gebeurt met een frequentie van 70 +/- 5 schokken per minuut. Het sample moet groter zijn dan de drukstempel en kleiner dan de (geperforeerde) steunplaat.
- De maximaal toelaatbare kracht van 770 N mag op geen enkel moment tijdens de test overschreden worden.
- Deze belasting mag worden uitgevoerd bij normaal klimaat of bij gedefinieerde vochtigheid en temperatuur.
Fase 3: dikte van het sample en indentatiehardheid - tweede meting:
- Na de continue belasting en na een wachttijd van 10 +/- 5 minuten worden de dikte van het sample en de indentatiehardheid opnieuw gemeten volgens ISO 2439 methode A, waarbij de initiële hoogte en dus het startpunt van de test genomen worden uit de eerste meting.
De resultaten zijn het hardheidsverlies en het dikteverlies als percentage.
Testuitrusting voor de vermoeiingstest met constante krachtstoten volgens ISO 3385
Voor vermoeiingstests met constante krachtstoten volgens ISO 3385 levert ZwickRoell een elektromechanische testmachine met hoge belastingssnelheid.
De stoottestmachine (gebaseerd op een elektromechanische servo-testcilinder) kan makkelijk aangepast worden voor bepaling van de indrukharheid (volgens ISO 2439 of ASTM D3574 test B) en drukspanningswaarde (ISO 3386 of ASTM D3574 Test C), maar ook voor de test met constante krachtstoten.
Met optioneel toebehoren kan hij ook gebruikt worden voor verouderingstests in speciale klimaatzones in combinatie met een passende klimaatkast.
Het ZwickRoell toebehorengamma omvat een gamma indrukstempels en steunplaten voor normconforme tests volgens ISO 3385 en ISO 2439.
