Tlačni preskusi in stroji za tlačno preskušanje
Tlačni preskus uporablja stroje za tlačno preskušanje za ugotavljanje obnašanja materiala pri nenehno naraščajoči tlačni obremenitvi. Tlačni preskusi preverjajo varnost, vzdržljivost in celovitost materialov in komponent. Tipične uporabe vključujejo tlačno preskušanje na plastičnih ceveh, na prožnem celičnem penastem materialu, tlačno preskušanje/crush papirja in kartona, tlačno preskušanje vzmeti v kovinski industriji, na medicinskem/farmacevtskem področju, vključno z medicinskimi vsadki, stenti, brizgami ali medicinska embalaža, z zarezo na kompozitih.
Stroj za tlačno preskušanje je univerzalni preskusni stroj (UTM), opremljen z orodji za tlačno preskušanje ali tlačnimi ploščami, specifičnimi za uporabo. Orodja so izbrana in nameščena v stroj na podlagi meril, kot so vrsta preskusa, material in dimenzije vzorca, preskusna temperatura in največje pričakovane vrednosti sile.
Tlačni preskus Stroji za tlačno preskušanje Pribor za tlačno preskušanje Videoposnetki
Z veseljem vam lahko zagotovimo več informacij o našem širokem naboru primerov aplikacij za tlačno preskušanje po panogah:
Plastika Papir/karton Medicina/farmacija Kompoziti Kovine/vzmeti
Opredelitev tlačnega preskusa
- Tlačni preskusi se izvajajo za karakterizacijo obnašanja materiala pod tlačno obremenitvijo.
- Med preskusom se na vzorec izvaja pritisk z uporabo tlačnih plošč ali posebnih orodij, nameščenih na univerzalnem preskusnem stroju, da se določijo različne lastnosti preskušanega materiala.
- Preskusni podatki zagotavljajo rezultate v obliki diagrama napetost-deformacija, ki med drugim prikazuje mejo elastičnosti, mejo sorazmernosti, točko popuščanja in v nekaterih primerih tlačno trdnost.
Tlačni preskus, pri katerem se vzorec stisne skupaj, je v bistvu nasproten od nateznega preskusa, pri katerem se vzorec razmakne. Preskusi se lahko izvajajo na vzorcih strojno obdelanih materialov ali na modelih dejanskih komponent v polni velikosti ali pomanjšanju. Običajne vrste tlačnih preskusov vključujejo preskus zgornje obremenitve (crush), upogibni preskus in preskus vzmeti.
Kateri so skupni standardi za tlačno preskušanje?
Tlačni preskusi preverijo varnost, vzdržljivost in celovitost širokega nabora materialov in komponent. Najpogostejši standardi ISO in ASTM, ki se uporabljajo za tlačne preskuse, so:
- ASTM D3574 : Trdota vdolbine prožne pene (ASTM D3574 Preskus B) in vrednost tlačne napetosti (ASTM D3574 Preskus C)
- ISO 844, ASTM D1621 : Tlačni preskus toge celične plastike (trda pena)
- ASTM D695 : Standardna preskusna metoda za tlačne lastnosti toge plastike in kompozitnih materialov, ojačanih z neprekinjenimi vlakni (tlačenje ob končni obremenitvi)
- ASTM F1306 : Standardna preskusna metoda za odpornost proti počasnemu prodiranju fleksibilnih pregradnih filmov in laminatov
- ISO 7886-1 : Sila drsenja bata na sterilnih hipodermičnih brizgah za enkratno uporabo
- ASTM F3067: Standardni vodnik za radialno obremenitev z balonom razširljivih in samorazširljivih žilnih stentov
Obstajajo tudi drugi standardi, specifični za podjetje, za tlačno preskušanje, kot sta Boeing BSS 7260c in Airbus AITM 1-0010 izdaja 3 za preskuse CAI, ki se pogosto uporabljajo tudi za tlačno preskušanje v vesoljski industriji.
Pomembni standardizirani tlačnega preskušanja
| Short description | Standards |
|---|---|
| Kompoziti in plastika | Tlačni preskus (končna obremenitev) |
|
| Plastika | Cevi | Togost obroča/fleksibilnost obroča |
|
| Tlačno preskušanje s strižno obremenitvijo |
|
| Kompoziti | Tlačni preskus (kombinirana obremenitev) |
|
| Kompoziti| Tlačni preskus z zarezo (OHC, FHC) |
|
| Plastika | Prožna pena | Vrednost tlačne napetosti |
|
| Plastika | Prožna pena | Trdota vdolbine |
|
| Kompoziti | Tlačenje po udarcu (CAI) |
|
| Karton | Valovita lepenka | Preskus zmečkanja škatle in zlaganja |
|
| Karton | Valovita lepenka | Preskus zmečkanja robov (ECT) |
|
| Medicina | Stenti | Preskus radialne tlačnosti |
|
| Medicina | Brizge | Drsna sila bata |
|
| Plastika | Prožna pena | Udarni preskus s konstantno obremenitvijo |
|
| Karton | Valovita lepenka | Preskus zmečkanja v ploskem stanju (FCT) |
|
| Plastika | Trda pena | Tlačni preskus |
|
| Papir in lepenka | Tlačna trdnost / preskus kratkega vpenjanja (SCT) |
|
| Papir in lepenka | Preskus zmečkanja obroča (RCT) |
|
| Papir | Odpornost na ploske udarce/preskus valovitega medija (CMT) |
|
Stroji za tlačno preskušanje
Stroj za tlačno preskušanje je univerzalni preskusni stroj (UTM), ki je posebej konfiguriran za določanje trdnosti materiala in deformacijskega obnašanja pod tlačno (stiskalno) obremenitvijo. Tipičen stroj za tlačne preskuse je sestavljen iz silomera, prečke, orodij za tlačno preskušanje, elektronike in pogonskega sistema. Nadzira ga programska oprema za preskušanje, ki se uporablja za določanje nastavitev stroja in varnosti ter shranjevanje parametrov preskušanja, opredeljenih s standardi preskušanja, kot sta ASTM in ISO. Da bi izbrali pravo opremo za tlačno preskušanje, je pomembno upoštevati material, ki ga želite preskusiti, in standarde, ki jih je treba upoštevati. Merjenje sile, dokler ni dosežena določena obremenitev ali razdalja ali dokler vzorec ne poči ali se zlomi, pomaga oblikovalcem in proizvajalcem napovedati, kako se bo material obnesel, ko bo uporabljen za predvideni namen.
Stroji za tlačno preskušanje ZwickRoell, vključno z napravami za preskušanje zwickiLine, ProLine, AllroundLine in stroji s padajočo utežjo, so posebej zasnovani za izpolnjevanje zahtev strank na podlagi zmogljivosti preskušanja, vrst materiala, aplikacij in industrijskih standardov. Poleg splošne varnosti in zanesljivosti sistema ZwickRoell načrtuje in izdeluje vsak del naših strojev s poudarkom na zagotavljanju:
- Visoka stopnja prilagodljivosti zaradi enostavnega upravljanja
- Enostavne prilagoditve zahtevam strank in standardov
- Zmogljivosti razširitve, ki so odporne na prihodnost, ki rastejo z vašimi potrebami
Primerjava strojev za tlačno preskušanje ZwickRoell
| Model | zwickiLine | ProLine | AllroundLine | Preskušanje s padajočo utežjo | Visoko zmogljivi stroji |
 |  |  |  |  | |
| Vrsta | Elektromehanski Namizni preskusni stroj | Elektromehanski Namizni preskusni stroj | Elektromehanski Namizni preskusni stroj (5 kN – 150 kN) Talni preskusni stroj (50 kN – 250 kN) | Preskušanje s padajočo utežjo | Elektromehanski |
| Obremenitveni obseg | 0,5 kN – 5 kN | 5 kN – 100 kN | 5 kN – 250 kN | Do 2.000 J | 330kN - 2.500kN |
| Primeri uporabe za tlačne preskuse, vtiskovanje, vbodne preskuse |
|
|
|
|
|
Več informacij o teh in drugih primerih uporabe najdete v naslednjih razdelkih.
Tlačne plošče in preskusna orodja za tlačno peskušanje
Uporabljena tlačna orodja so v neposrednem stiku z materiali, ki jih je treba preskušati. Zato jih je treba natančno uskladiti in prilagoditi posameznim aplikacijam in zahtevam. Za vse vrste preskusov je na voljo najrazličnejša oprema za tlačno preskušanje. Ta orodja za tlačenje lahko prilagodite posamezni aplikaciji v skladu z ustreznimi zahtevami.
Kompleti za tlačno preskušanje se običajno sestojijo iz dveh primarnih komponent, zgornjega in spodnjega preskusnega orodja, orodja za tlačenje. Za uporabo preskusnih orodij za čim več različnih preskusov in z visoko stopnjo prilagodljivosti smo sestavili obsežno, medsebojno zamenljivo in kombinirano ponudbo orodij.
Različne zahteve za posamezna tlačna orodja in vpenjala so v bistvu posledica:
- Specifikacije, določene v mednarodnih standardih
- Veliko število različnih vzorcev, materialov in komponent
- Široka paleta oblik in dimenzij vzorcev
- Veliko različnih vrst okoljskih pogojev (temperatura, vlažnost, ...)
Spodaj boste našli izvleček naše obsežne ponudbe orodij za tlačno preskušanje, ki je prilagojen zahtevam različnih industrij, v katerih delujemo.
Tlačne plošče Plastika/penasti materiali Kompoziti Medicina/farmacija Papir/lepenka
Tlačne plošče
Tlačne plošče je treba izbrati s posebnimi preskusnimi merili v skladu z zadevno aplikacijo. Poznavanje dimenzij vzorca in največjih sil, pričakovanih za preskus, je ključnega pomena.
Tlačne plošče se lahko uporabljajo za preskuse do 250 kN. Razlikujemo med okroglimi in pravokotnimi ploščami. Vse tlačne plošče se lahko uporabljajo v temperaturnem območju -70 ... +250 °C. Različne dimenzije tlačnih plošč so navedene kot vodilni kriterij izbire za vsako posamezno ploščo.
Zahtevane velikosti vzorcev pri določenih preskusnih obremenitvah:
| Preskusna obremenitev | Najm. potrebna površina vzorca z dovoljenim površinskim tlakom | Tipične velikosti: Kvadratni vzorec pri | Tipične velikosti: Okrogel vzorec pri | |||
| 300 N/mm2 | 90 N/mm2 | 300 N/mm2 | 90 N/mm2 | 300 N/mm2 | 90 N/mm2 | |
| 10 kN | 30 mm2 | 110 mm2 | Pribl. 6 mm | Pribl. 11 mm | Pribl. Ø 7 mm | Pribl. Ø 12 mm |
| 20 kN | 70 mm2 | 220 mm2 | Pribl. 8 mm | Pribl. 15 mm | Pribl. Ø 9 mm | Pribl. Ø 17 mm |
| 50 kN | 170 mm2 | 550 mm2 | Pribl. 13 mm | Pribl. 24 mm | Pribl. Ø 15 mm | Pribl. Ø 27 mm |
| 100 kN | 330 mm2 | 1100 mm2 | Pribl. 18 mm | Pribl. 34 mm | Pribl. Ø 20 mm | Pribl. Ø 36 mm |
| 150 kN | 500 mm2 | 1700 mm2 | Pribl. 23 mm | Pribl. 41 mm | Pribl. Ø 25 mm | Pribl. Ø 46 mm |
| 250 kN | 830 mm2 | 2800 mm2 | Pribl. 29 mm | Pribl. 53 mm | Pribl. Ø 33 mm | Pribl. Ø 60 mm |
Primeri tlačnih plošč

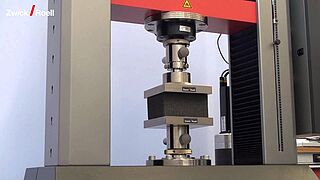

Videoposnetki o tlačnih preskusih, izvedenih v različnih aplikacijah
Umerjanje vašega stroja za tlačno preskušanje
ZwickRoell je vaša prva postaja za storitve strojev za preskušanje materialov. S svetovno servisno mrežo, stotinami servisnih zaposlenih in številnimi mednarodnimi akreditacijami v skladu z EN ISO/IEC 17025 za naše laboratorije za umerjanje ste pri podjetju ZwickRoell v dobrih rokah.
ZwickRoell ima več akreditacij. Naše umerjanje je preverljivo neodvisno, učinkovito in natančno.
Več informacij o umerjanju ZwickRoell:
Pogosto zastavljena vprašanja
Stroj za tlačno preskušanje je univerzalni preskusni stroj (UTM), ki je posebej konfiguriran za določanje trdnosti materiala in deformacijskega obnašanja pod tlačno (stiskalno) obremenitvijo.
Vzorec ali komponenta se postavi med dve tlačni plošči, nameščeni v stroju za preskušanje materialov. Prečke stroja premikajo plošče skupaj z določeno silo, hitrostjo in/ali potovalno razdaljo prečke. Zahtevane vrednosti se izmerijo in zabeležijo.
