ISO 899-1, ISO 899-2, ASTM D2990, ISO 16770:塑膠蠕變(潛變)測試
塑膠的蠕變(潛變)試驗在下列標準中進行了描述:ISO 899-1 與 ISO 899-2,以及 ASTM D2990。ISO 16770的全缺口蠕變/潛變測試(FNCT)被用於測試管材。
蠕變(潛變)測試目標 根據ISO 899-1的拉伸蠕變(潛變)測試 根據ISO 899-2的彎曲蠕變(潛變)測試 測試系統
塑膠蠕變測試目的
- 在蠕變測試中,試樣需承受靜態載荷,這模擬了實際應用中許多塑膠零件所承受的長時間負載情況。 在整個測試過程中記錄試樣之應變,測試過程通常持續 1,000 小時。 以此資料可生成蠕變曲線,說明塑膠的長期行為。
- 塑膠的蠕變(潛變)試驗在下列標準中進行了描述:ISO 899-1 與 ISO 899-2,以及 ASTM D2990。依據 ISO 16770 標準進行的全缺口蠕變/潛變測試(FNCT)用於測試管材。
- 由於此類測試需時很長,因此常會同時測試多個試樣。 如此便可獲得統計驗證之測試結果。 蠕變試驗機配有多條試驗軸。
- 調節是測試的重要部分。 必須防止因溫度波動引起之熱膨脹與蠕變應變重疊。 因此,須確保環境條件在整個測試過程中保持恆定。 對環境溫度以外之測試,可使用精確控制的溫度室。
- 試片的應變是透過現代蠕變測試系統的光學方法測定的,用了高準確度的影片測量系統。 它安裝在測試軸的後面,使操作人員可以方便地在試驗機前面進行操作。
- 機電蠕變試驗機 Kappa Multistation 各試驗軸配有負重感測器與驅動器。 除蠕變試驗外,亦可用於準靜態試驗方法,例如依 ISO 527-2 進行拉伸試驗。

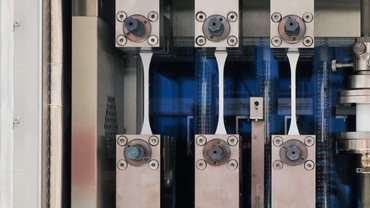

ISO 899-1:塑膠的拉伸蠕變測試
測試軸上搭載了拉伸試片夾具。 可防滑夾持試樣,通常為 1A 型試樣至 ISO 527-2。 測試負載根據要求進行計算,須於無震動情況下施加,然後保持恆定。
在測試過程中紀錄溫度和濕度。
試樣應變由最先進測量系統記錄。 testXpert III 軟體中指定測量間隔。
測試結果如下:
- 拉伸蠕變模數和標稱拉伸蠕變模數
- 蠕變拉伸強度
- 含對數時間軸的蠕變曲線
- 含對數時間軸的蠕變模數時間曲線
- 等時應力-應變曲線
- 恢復應變曲線

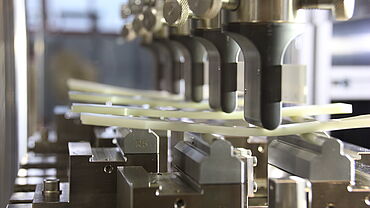

ISO 899-2:塑膠的拉伸蠕變測試
彎曲試驗工具採用 ISO 178 彎曲試驗標準中所述之三點彎曲夾具。 標準 ISO 試樣尺寸為 10 x 4 x 80 mm,取自多用途試樣中間部分。 如同所有的彎曲測試一樣,必須精確仔細地量測試樣的高度。
在測試開始前事先設定的測試負載是基於聚合物的特性和所使用的壓頭,加載時無震動。
偏移的測量方式有兩種:一種是透過模具的位移量來測量,不過要先扣除測試設備本身的變形;另一種是使用影像量測系統來直接觀察和記錄變形情況。
在測試過程中紀錄溫度和濕度。
測試結果如下:
- 彎曲蠕變模數
- 蠕變彎曲強度
- 含對數時間軸的蠕變曲線
- 含對數時間軸的蠕變模數時間曲線
- 等時應力-應變曲線
