降伏強度 Re及偏位降伏 Rp 0.2

在其顯著的第一次下降之前的最高應力值被指定為上降伏強度 R_eH。此時，材料發生塑性變形。如果降伏強度非常明顯，材料開始流動，從而應力略有下降，但伸長率繼續增加。流動過程中的最低拉伸應力對應於較低的降伏強度 R_eL。這種影響只發生在含有極少或不含合金的鋼上。

上降伏強度是流動前的最高拉伸應力，由金屬拉伸標準ISO 6892-1定義如下：達到最大應力後，必須有至少 0.5% 的應力降低和至少 0.05% 的後續流動，而拉伸應力不會再次超過降伏強度上限。

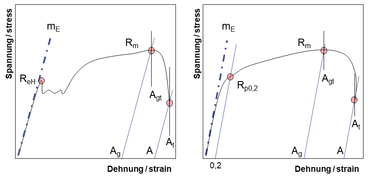

使用拉伸試驗的應力應變曲線測定上降伏強度 R_eH：

上降伏強度 R_eH= 上降伏強度 F_eH處的最大力 / 初始試樣橫截面 S0

下降伏強度R_eL 是材料流動範圍內上降伏強度 R_eH後的最低應力值，因此可能不考慮瞬態震盪的發生（例如由於力的變化）。

在無法識別降伏強度上限（力的減少小於0.5%）或在較大範圍內以相當恆定的力發生降伏的情況下，通常將此應力值簡稱為降伏強度 R_e。

使用拉伸試驗的應力應變曲線測定較低的降伏強度 R_eL：

下降伏強度 R_eL = 下降伏強度下的力 F_eL / 初始試樣橫截面 S₀

一方面， 最小降伏強度是特定材料透過適當熱處理穩定達到或超過的最小降伏強度值。另一方面，最大拉伸應力值必須作為組件和支撐結構設計的基礎，以便能安全地避免組件和支撐結構在預期使用中的永久變形。

因此，對於材料供應商，最小降伏強度為必須達到的最小值，對於材料使用者，則為開發設計期間不得超過的最大值。

降伏點表示材料彈性性能的結束和塑性性能的開始。這意味著，如果超過降伏點，材料將發生不可逆的塑性變形，换句話說就是永久塑性變形。

通常而言，即使局部或部分超過降伏點，組件和結構也不能再被安全使用。

偏位降伏是應力-應變曲線上的任意點。它主要用於沒有明顯降伏強度的材料。隨著材料的彈性和塑性範圍之間的連續過渡，故無法明確定義降伏強度。通常使用 0.2% 的偏位降伏。
