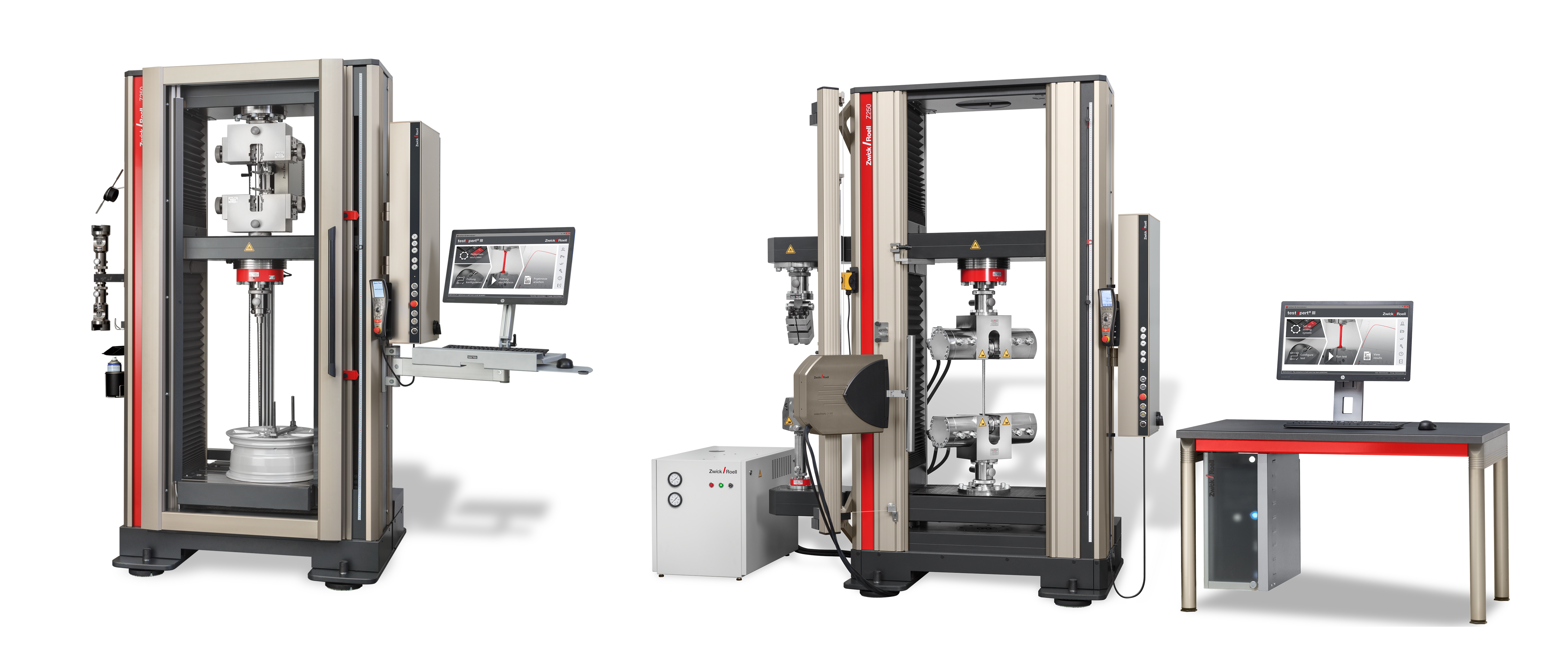

AllroundLine 落地型試驗機

產業

通用

測試荷重

5 kN - 250 kN

測試類型

拉伸測試
壓縮測試
彎曲測試

應用範圍

中等負載範圍的萬能測試應用

可以滿足各種測試需求及所有應用領域的完美系統

AllroundLine 是一款可客製化、多功能，且用途極為廣泛的試驗機。它有多種不同版本可供選擇，包含落地型機型（Z100、Z150 和 Z250），以及桌上型機型（Z010、Z020、Z030、Z050、Z100、Z150）等型號。

AllroundLine 試驗機適合於所有領域的應用。其成熟的操作概念結合靈活、模組化的機架設計，使 AllroundLine 成為應對高要求測試應用的最佳解決方案，無論是用於品質控制還是研究領域項目。AllroundLine 試驗機的研發與製造，包含所有機械、電子與軟體組件，以及其他完整配件系列，皆在 ZwickRoell 位於德國的生產基地進行，確保所有組件間具備最佳的整合與相容性。

可以選擇39種不同的標準試驗機型號，優化了測試任務的處理
可作為落地型試驗機和桌上型試驗機使用
模組化設計提供最大的靈活性和擴展選項
多種配套配件可供選擇
當必須進行許多不同的測試時，多區域概念降低了操作和購置成本。

實際運作中的 AllroundLine 落地型試驗機

最高安全等級的測試 — 配備安全裝置的 AllroundLine 落地式試驗機

根據最新國際標準EN14119和EN14120開發符合CE標準的安全裝置。

優勢及特點

落地型試驗機 vs. 桌上型試驗機

桌上型試驗機

AllroundLine 桌上型試驗機的負載機架幾乎可適用於所有低度至中等試樣伸長量的測試。提供一個或兩個測試區的選項。針對超出環境溫度範圍的應用，桌上型試驗機亦可配備溫箱進行測試。

落地型試驗機

AllroundLine 落地型試驗機的載重框架主要用於需較大試驗力的測試、材料具有較大應變（例如橡膠）、需要整合較大型溫箱或環境箱的情況，或是用於測試非常大組件的試驗。提供一個或兩個測試區的選項。

最佳操作便利性

最佳操作便利性

在操作新的 AllroundLine 機器時，以符合人體工程學為重。
機器可調節以獲得最佳的人體工程學配置；模組化設計允許根據需要進行調整。
可調節的橫梁允許改變測試區域的配置。
底座具有水平阻尼調節裝置和為升降台車騰出空間，可輕鬆適應安裝地點（適用於 Z150 TL AllroundLine 落地式測試機）。
可調節的直立輪廓與低底座高度相結合，可以靈活地改變工作區域。這也允許輪椅使用者的操作（適用於 AllroundLine 桌面測試機）。

高剛度和精確的橫梁導向

高剛度和精確的橫梁導向
堅固的負載機架輪廓、寬大的連接表面和尺寸堅固的組件確保了機器的高剛性。負載下橫梁的傾斜角減小，從而能夠非常精確地對位和對試片施加力量。這有利於彎曲測試、壓縮測試、部件的精密測試等。

機械模組化

機械模組化
機械模組化使測試系統能夠通過廣泛的 ZwickRoell 測試夾具和試片夾具或定制設備進行擴展。這就是適應性強、免播放的插頭和 T 型槽系統發揮作用的地方，並以各種橫梁安裝選項為後盾。試片夾具和測試工具可以根據需要隨時更換，從而可以使用同一台測試機進行範圍廣泛的測試，並能夠快速、高度靈活地適應當前的測試情況。

符合歐盟機械指令的整合式安全設計。

根據歐盟機械指令的集成安全性
保證使用者和測試系統的最大安全等級。保證所有歐盟機械指令的安全要求。合規性記錄在歐盟符合標準的聲明中。使用最先進的安全技術和符合最高安全和產業標準 (IEC 60947) 的成熟產業組件。

為未來技術革新做好準備

已經為下一代測試作好準備
模組化設計意味著測試系統可以在需要時重新配備或升級。此外，testControl II電子測量控制系統也會與新版本ZwickRoell軟件相容。即使產品停產後，零部件仍可繼續使用至少 10 年。

testcontrol-tc-hydraulik-ph-250-kn-typ-8594-cai-makroxtens-ii-schutzeinrichtung-geschlossen-fo

兩個測試區

兩個測試區
有了第二個測試區，可以在一台材料測試機上進行不同的測試，而無需更換工具。這保證了可重複的測試結果，並且不需要第二台測試機。此外，兩種系統配置都可以使用一個荷重元進行操作，從而節省了採購和校正成本。

testcontrol-tc-ii-hydraulik-ph-keil-ph-videoxtens-3-300-fo

側測試區

一台試驗機中最多可有三個區域

兩個測試區域的可調操作高度符合人機工程學設計
因不需要進行改造，進而節省了時間與金錢，
側向測試區域可容納大量的應用，且只需很少的空間。
透過 testXpert III 系統組態建構器，可有效提升試樣的處理效率每一系統配置都能一鍵啟動測試，操作簡便。當載入測試程式時，所有相關的測試參數（如夾具間距、測試速度等）也會一併載入。這使得從標準配置切換至側向系統配置變得簡單且快速。

現代化的負載機架設計

現代負載機架設計
AllroundLine 配備獲得專利的、抗彎剛性空心型材和導向圓柱。具有寬大表面積的長導軌可確保高精度橫梁導軌。這種組合最大限度地減少了對試片的不良機械影響。結合在型材中的 T 形槽提供了靈活的安裝選項。

在溫度條件下的高精度測試

材料試驗機、溫箱皆可透過智能測試軟體進行簡單直覺的操作。所有元件（包含材料試驗機、延伸計與測試軟體）皆由 ZwickRoell 原廠自主研發製造，確保系統整合性與穩定性。

技術總覽

依據 AllroundLine 機型而異，測試速度範圍從 0.00005 到 3000 mm/min 不等。試驗機的運行速度不受測試載荷影響。
可以不受限制地使用高測試速度範圍。此外，允許測試負載高達機器標稱負載的 110%，以補償測試夾具、配件等的重組合。
AllroundLine的最大測試力可達到250kN，測試區域的高度從1030 mm到2560mm。
AllroundLine可以使用標準的商業電腦或者筆記本電腦來操作，無需特别的擴展卡。

根據測試力範圍的特性

AllroundLine 試驗系統包括桌上型和落地型試驗機。

產品類型	測試負載 F_max [kN]	驅動			電源輸入規格	產品型號
產品類型	測試負載 F_max [kN]	橫樑速度 v_min ... v_max [mm/min]	横樑回程速度，最大值 [mm/min]	驅動力	功率消耗（滿載），約 [kVA]	產品型號
Z100 SN	100	0.00005 ...1000¹	1500¹		6	1035012
Z100 SW	100	0.00005 ...1000¹	1500¹		6	1035013
Z100 SH	100	0.00005 ...1000¹	1500¹		6	1035014²
Z150 SN	150	0.00005 ...900¹	1500¹	4000	6	1035017
Z150 SW	150	0.00005 ...900¹	1500¹	4000	6	1035020
Z250 SN	250	0.00005 ...600	1000¹		6	1031325
Z250 SW	250	0.00005 ...600	1000¹		6	1035023
Z250 SR	250	0.00005 ...600	1000¹		6	1035022
Z250 SH	250	0.00005 ...600	1000¹		6	1035024²
Z250 SE	250	0.00005 ...600	1000¹		6	1032996²
Z250 SNS	250	0.00005 ...600	1000¹		6	1035025

數值適用於在自動模式下安全門關閉的機器和沒有安全裝置的機器。對於安全門打開的機器，速度降低到 600 mm/min。
這些測試系統必須使用提供的安裝套件用螺栓固定在地板上。

AllroundLine 測試系統包括台式和落地式測試機。

產品類型	測試負載 F_max [kN]	驅動			電源輸入規格	產品型號
產品類型	測試負載 F_max [kN]	橫樑速度 v_min ... v_max [mm/min]	横樑回程速度，最大值 [mm/min]	驅動力 [W]	功率消耗（滿載），約 [kVA]	產品型號
Z005 TN	5	0.0005 ...3000¹	3000¹	500	2	1004473
Z005 TNW	5	0.0005 ...3000¹	3000¹	500	2	1004475
Z005 TH	5	0.0005 ...3000¹	3000¹	500	2	1004476
Z005 THW	5	0.0005 ...3000¹	3000¹	500	2	1004477
Z005 TE	5	0.0005 ...3000¹	3000¹	500	2	1004478²
Z010 TN	10	0.0005 ...2000¹	3000¹	500	2	1004479
Z010 TNW	10	0.0005 ...2000¹	3000¹	500	2	1004480
Z010 TH	10	0.0005 ...2000¹	3000¹	500	2	1004481
Z010 THW	10	0.0005 ...2000¹	3000¹	500	2	1004482
Z010 TE	10	0.0005 ...2000¹	3000¹	500	2	1004483²
Z010 TEW	10	0.0005 ...2000¹	3000¹	500	2	1004484²
Z020 TN	20	0.0005 ...1000¹	1500¹	500	2.3	1004485
Z020 TNW	20	0.0005 ...1000¹	1500¹	500	2.3	1004486
Z020 TH	20	0.0005 ...1000¹	1500¹	500	2.3	1004487
Z020 THW	20	0.0005 ...1000¹	1500¹	500	2.3	1004488
Z020 TE	20	0.0005 ...1000¹	1500¹	500	2.3	1004489²
Z020 TEW	20	0.0005 ...1000¹	1500¹	500	2.3	1004490²
Z030 TH	30	0.0005 ...1000¹	1500¹	1000	2.3	1004491
Z030 THW	30	0.0005 ...1000¹	1500¹	1000	2.3	1004492
Z030 TE	30	0.0005 ...1000¹	1500¹	1000	2.3	1004493²
Z030 TEW	30	0.0005 ...1000¹	1500¹	1000	2.3	1004494²
Z050 TH	50	0.0005 ...600	1000¹	1000	2.3	1004495
Z050 THW	50	0.0005 ...600	1000¹	1000	2.3	1004496
Z050 TE	50	0.0005 ...600	1000¹	1000	2.3	1004498²
Z050 TEW	50	0.0005 ...600	1000¹	1000	2.3	1004499²
Z100 THW	100	0.0001 ...1500¹	2500¹	4000	6	1004500
Z100 TEW	100	0.0001 ...1500¹	2500¹	4000	6	1004501²
Z150 TL	150	0.0001 ...900¹	1500¹	4000		1004503
