Erdbebenprüfung von Betonstahl nach Norm: Warum der klassische Zugversuch nicht ausreicht
Für erdbebensichere Bauwerke reicht der statische Zugversuch bei Betonstahl nicht aus. Normen verlangen zusätzlich niedrigzyklische Zug /Druckprüfungen, die das reale Erdbebenverhalten abbilden. In der Praxis werden genau diese Prüfungen jedoch häufig zum Zeit und Prozessengpass. Wer sie als Hersteller normgerecht, reproduzierbar und möglichst nah an der Produktion etabliert, beschleunigt Freigaben, stabilisiert Prozesse bei der Qualitätssicherung und erhält Planungssicherheit.
Warum Erdbebenprüfungen den Unterschied machen
Im Erdbebenfall wirken auf Betonstahl keine konstanten Lasten. Das Material wird wiederholt in Zug- und Druckrichtung belastet. Dabei muss es mehrere Lastwechsel überstehen, Energie aufnehmen, diese kontrolliert abbauen und sich plastisch verformen können, ohne spröde zu versagen.
Dieses Verhalten ist entscheidend für die Tragfähigkeit des gesamten Bauwerks. Ein klassischer statischer Zugversuch liefert dafür wichtige Grundkennwerte, bildet das tatsächliche Beanspruchungsverhalten bei einem Erdbeben aber nicht vollständig ab.
Für Qualitätssicherung und Produktion bedeutet das: Nur wenn das zyklische Verhalten sauber geprüft und dokumentiert ist, lassen sich Materialien zuverlässig freigeben und vermarkten. Fehlende oder nicht reproduzierbare Prüfergebnisse können Freigaben verzögern und nachgelagerte Prozesse blockieren.
Darum reicht der klassische Zugversuch allein nicht aus
Der statische Zugversuch liefert wichtige Basiskennwerte wie Streckgrenze und Zugfestigkeit. Für die Bewertung des Erdbebenverhaltens ist er jedoch nur ein Teil der Lösung.
Normen fordern zusätzlich eine niedrigzyklische Prüfung, bei der der Betonstahl mehrfach wechselnd in Zug und Druck belastet wird – typischerweise:
- mehrere Lastzyklen (typisch 5–10)
- definierte Frequenzen (ca. 1–3 Hz)
- Plastische Verformung (bis zu +/- 4% der Einspannlänge)

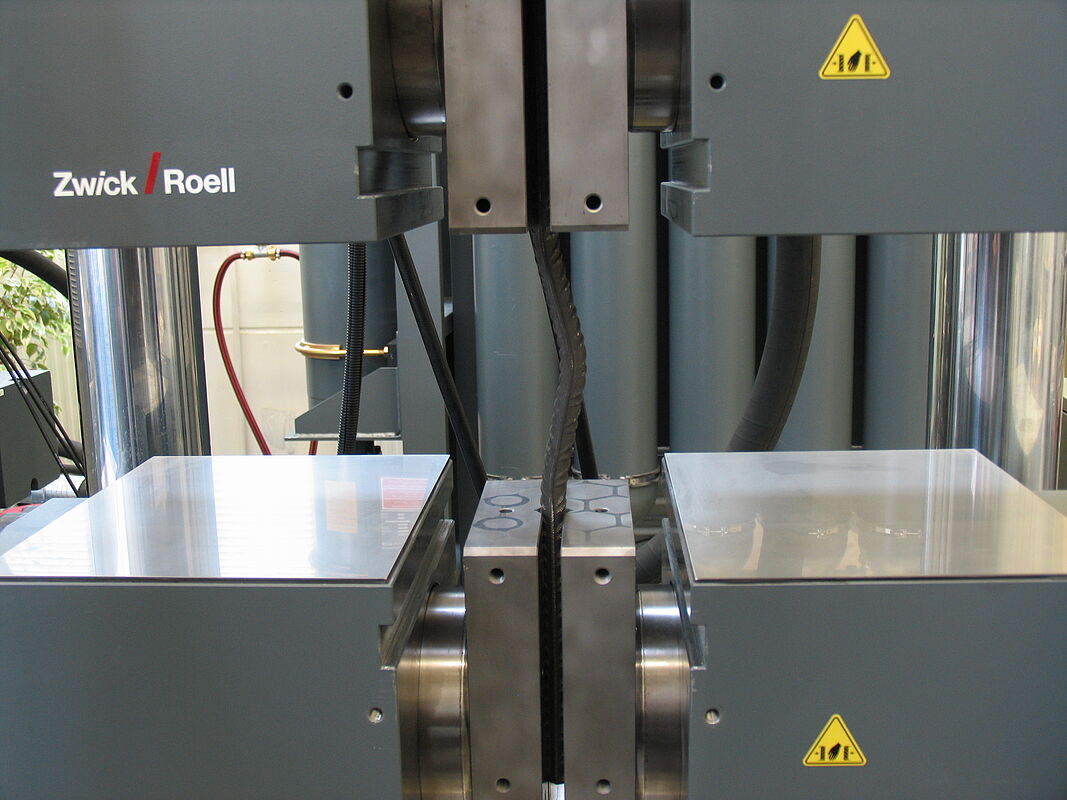

- sichtbares Ausknicken der Probe
Erst die Kombination aus statischer und niedrigzyklischer Prüfung ermöglicht eine belastbare Aussage über das Materialverhalten im Erdbebenfall.
Normen geben den Rahmen vor – die Umsetzung entscheidet
Internationale Normen definieren nicht nur, dass geprüft werden muss, sondern auch wie:
- ISO 15630-1 – mechanische Prüfung von Betonstahl
- UNE 36065 – Erdbebenverhalten (Spanien)
- PN-H-93220 – Rebar-Prüfung (Polen)
- SI 739 – Rebar-Prüfung (Israel)
Diese Normen legen Anforderungen wie Einspannlängen, Lastzyklen, Verformungsgrenzen und Bewertungsregeln fest. Damit ist der normative Rahmen klar beschrieben. Die eigentliche Herausforderung liegt jedoch in der Umsetzung im Laboralltag: Die Prüfung muss wiederholbar, sicher und nachvollziehbar dokumentiert sein – auch bei hohen Kräften, großen Verformungen und regelmäßigem Prüfbetrieb.
Wo es in der Praxis schwierig wird
Gerade die niedrigzyklische Erdbebenprüfung stellt hohe Anforderungen an Prüftechnik und Ablauf:
Technische Herausforderungen
- hohe Kräfte in Zug und Druckrichtung
- stabile zyklische Belastung bei definierter Frequenz
- sichere Einspannung trotz Ausknicken der Probe
- reproduzierbare Messung trotz großer Verformungen
- Dauerbetrieb ohne thermische Abschaltungen
Während im statischen Versuch häufig Extensometer eingesetzt werden, ist das bei der zyklischen Prüfung nicht möglich. Wegen dem deutlichen Ausknicken der Probe wird die Verformung in der Praxis meist über den Weg des Hydraulikzylinders erfasst.
Prozessuale Risiken
- rutschende oder falsch eingespannte Proben
- ungültige Prüfungen → Wiederholungen
- externe Prüfungen → Transport und Wartezeiten
- verzögerte Prüfzeugnisse blockieren Freigaben
Konsequenz
Die Prüfung wird zum limitierenden Faktor – für die Qualitätssicherung und für die Produktion.
Darum prüfen immer mehr Hersteller intern
Viele Unternehmen haben Erdbebenprüfungen lange an externe Labore vergeben oder nur an wenigen zentralen Standorten durchgeführt. Das kann sinnvoll sein, führt im laufenden Produktionsumfeld aber häufig zu langen Durchlaufzeiten und eingeschränkter Reaktionsfähigkeit.
Wenn Prüfergebnisse erst nach mehreren Tagen oder Wochen vorliegen, lassen sich Abweichungen nur verzögert bewerten. Auch die Standardisierung über mehrere Werke hinweg wird schwieriger, wenn unterschiedliche Prüfstellen, Abläufe oder Dokumentationsweisen beteiligt sind.
Eine eigene Prüfinfrastruktur schafft hier mehr Kontrolle. Hersteller können Materialfreigaben schneller durchführen, Prüfabläufe besser planen und einheitliche Standards über Standorte hinweg etablieren. Gleichzeitig verbessert sich die Rückkopplung zwischen Labor und Produktion: Auffälligkeiten werden früher erkannt, neue Werkstoffe können direkt im eigenen Umfeld bewertet werden und externe Wartezeiten entfallen. Auch Lagerkosten lassen sich reduzieren, wenn Materialien schneller geprüft und freigegeben werden.
So bildet ZwickRoell die Erdbebenprüfung von Betonstahl ab
ZwickRoell unterstützt Hersteller mit Prüflösungen, die statische und niedrigzyklische Prüfungen in einem abgestimmten Prüfaufbau zusammenführen. Ziel ist ein Prozess, der normgerecht, reproduzierbar und für den regelmäßigen Einsatz in Labor und Qualitätssicherung geeignet ist.
Typische Systembestandteile sind:
- Hydraulische Prüfmaschinen für Zug und Druckversuche
- Anwendungsspezifische Probenhalter und Spannbacken für normgerechte Einspannlängen
- Prüfsoftware (z. B. testXpert III) für Steuerung, Auswertung und Dokumentation, die normkonforme Abläufe reproduzierbar steuert und auditfest dokumentiert
- Taktile (z.B. makroXtens) oder optische Extensometer (z.B. videoXtens) zur Messung der Verformung beim statischen Versuch
- Sicherheits und Schutzeinrichtungen
- Optionale Kühlsysteme für stabilen Dauerbetrieb
Dabei steht nicht der Maschinentyp im Fokus, sondern die konkrete Prüfaufgabe und ein stabiler, reproduzierbarer und auditfester Prüfprozess.
Das verbessert sich konkret im Alltag
Eine intern etablierte, normgerechte Erdbebenprüfung verbessert vor allem die Planbarkeit. Prüfungen können dann nach einheitlichen Vorgaben durchgeführt, Ergebnisse reproduzierbar bewertet und Freigaben schneller getroffen werden.
Für die Qualitätssicherung bedeutet das weniger ungültige Prüfungen, eine sauberere Dokumentation und mehr Sicherheit bei Audits. Für die Produktion verkürzen sich Durchlaufzeiten, weil Material nicht erst an externe Prüfstellen geschickt werden muss. Neue Werkstoffe oder Prozessänderungen lassen sich schneller bewerten, da Prüfergebnisse direkt im eigenen Umfeld vorliegen.
Auch bei steigenden Stückzahlen oder mehreren Produktionsstandorten entsteht ein Vorteil: Einheitliche Prüfstandards machen Ergebnisse vergleichbarer und reduzieren Abstimmungsaufwand zwischen Labor, Qualitätssicherung und Fertigung.
Fazit
Erdbebenprüfungen von Betonstahl sind heute fester Bestandteil moderner Qualitätssicherung. Sie ermöglichen es, die tatsächliche Belastbarkeit und Duktilität von Betonstahl realitätsnah zu bewerten – lange bevor das Material in tragenden Bauwerken eingesetzt wird. Entscheidend ist nicht nur die Normkonformität, sondern die prozesssichere Umsetzung im eigenen Umfeld. Wer als Hersteller von Betonstahl niedrigzyklische Prüfungen reproduzierbar etabliert, vermeidet Engpässe, beschleunigt Freigaben und schafft belastbare Grundlagen für sichere und zuverlässige Gebäude. ZwickRoell begleitet diesen Weg als langfristiger technischer Partner – mit Verständnis für Normen, Prozesse und Praxisrealität.
