Machine d'essai servo-hydraulique HA

Vérin dans la traverse inférieure Téléchargement
Secteurs d'activité
  • Matériaux métalliques
  • Automobile
  • Instituts
  • Matériaux de construction
Force d'essai
  • 50 kN - 500 kN
Type d'essai
  • Fatigue
  • Mécanique de la rupture
Normes
  • ISO 12106
  • ASTM E606
  • DIN 50100
  • ASTM E399
  • ASTM E647
  • ASTM E466

La machine d'essai idéale pour les essais de fatigue sous conditions de température

Sur les machines d'essais de la série HA, en dimensions standard de 50 jusqu’à 500 kN , le vérin est monté sous la traverse et se situe en dessous de l'espace d'essai. Elles sont bien adaptées aux montages d'essai, sur lesquels des enceintes thermiques ou fours sont intégrés à l'espace d'essai. La disposition du vérin empêche l'air réchauffé de monter et de chauffer le vérin et/ou empêche l'huile de couler dans l'espace d'essai réchauffé.

Le bâti HA permet par exemple de réaliser des essais LCF (Low Cycle Fatigue).

Rigidité très élevée du bâti d’essais sur la machine d’essais de fatigue HA et résonance naturelle. Alignement particulièrement précis du bâti de charge, évitant les contraintes de flexion non-voulues dans l'éprouvette.

La gamme des produits dynamiques est complétée par la fabrication de tous les accessoires nécessaires, tels les groupes hydrauliques, vérins d'essais servo-hydrauliques ou encore pieds de distribution hydrauliques. Grâce à notre stratégie de développement et d'innovation, les exigences de qualité - les plus élevées sont satisfaites et la qualité de nos produits en permanence améliorée.

Essai de fatigue sur ressorts

Essai de fatigue sur ressorts avec une machine d’essai servo hydraulique HA100.

Avantages & Caractéristiques

Avantages & Caractéristiques

Description
Avantages & Caractéristiques
Groupes hydrauliques
Vérins d'essais servo-hydrauliques
Pied de distribution hydraulique

Description

  • Les machines d'essais servo-hydrauliques de la gamme HA sont disponibles en différentes tailles avec forces d'essais de 50 à 500 kN.
  • La course de l'actuateur est d=de 100 ou 250 mm.
  • Pression d'alimentation de 210 ou 280 bar.
  • Capteur de charge fixé à la traverse supérieure en standard.
  • La traverse supérieure est réglable Elle peut être équipée de serrages traverse hydrauliques et vérins d'essais (Options).

Avantages & Caractéristiques

  • 4 capacités standards de 50 kN jusqu'à 500 kN
  • Hauteur de travail ergonomique
  • Particulièrement bien adapté pour l'intégration d'un dispositif de chauffage à haute température
  • Vérin monté sur la traverse supérieure
  • Déplacement et serrage hydraulique de la traverse supérieure pour un positionnement aisé
  • Carter d'huile intégré permettant de recueillir les petites fuites
  • Enceinte de protection conforme à la directive CE

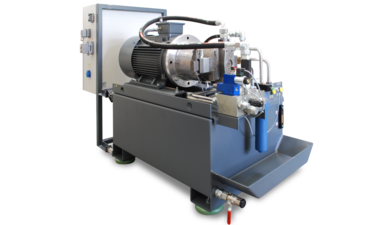

Groupe hydraulique 40 l/min sans insonorisation

Groupes hydrauliques

Les groupes de la série HP se caractérisent par un niveau élevé de fiabilité ainsi que par leur durée de vie. Tous les composants sont aisément accessibles et montés sur le capot du réservoir d’huile.

Un moteur asynchrone entraîne la pompe auto-amorçante à piston radial. Les neuf pistons sont déchargés sur l’anneau de came. L’excentricité de l’anneau de came, réglé par deux pistons de réglage opposés, régule le volume de refoulement. L’huile sous pression passe au travers un filtre haute-pression, puis est mise à disposition du consommateur. Une soupape de surpression fixe empêche toute montée en pression non-autorisée.

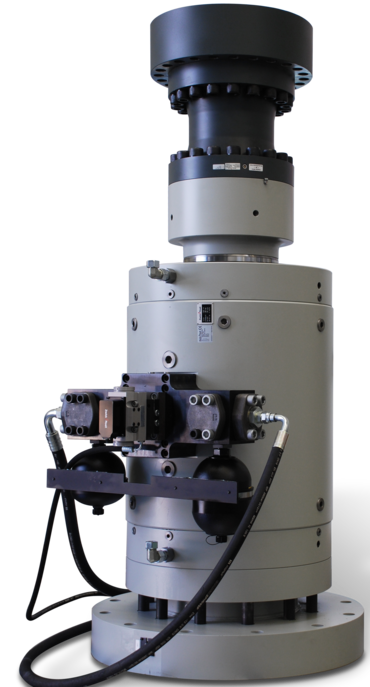

Vérin d’essai LH2500

Vérins d'essais servo-hydrauliques

Les vérins d'essais servo-hydrauliques se caractérisent par une conception robuste; ils peuvent être intégrés à une machine d'essais servo-hydraulique ou montés comme vérins d'essais simples. Déroulements de charge très précis en utilisation avec une servo-valve

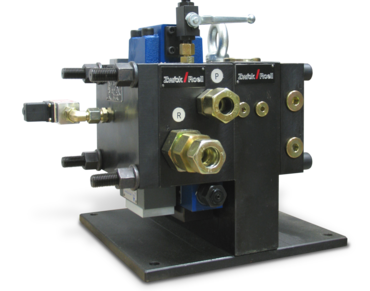

Pied de distribution

Pied de distribution hydraulique

Le pied de distribution est le centre de commande, contrôlé électriquement, pour machines d'essais servo-hydrauliques. Il alimente/coupe l'approvisionnement en pression hydraulique vers un actuateur servo-hydraulique et/ou une machine d'essais servo-hydraulique. Une valve de connexion, permettant d'allumer les consommateurs indépendamment les uns des autres, est assignée à chacun d'entre-eux. Leur conception modulaire permet l'adjonction d'un manifold de commutation additionnel lorsque nécessaire.

Aperçu technique

Vous avez des questions sur nos produits?

Prenez contact sans tarder avec nos experts produits.
Nous vous conseillerons volontiers!



Nous contacter dès maintenant

Produits adaptés et accessoires

Essais de fatigue typique

Le comportement des matériaux sous une charge mécanique variable est un critère de décision important, permettant d'éviter une défaillance prématurée des matériaux et composants sous l'effet d'une sollicitation oscillante. Les données requises pour ce faire seront déterminées en essai.

L'essai de matériau distingue deux types de fatigue:

Essais Low Cycle Fatigue (LCF)

Lors de l’essai Low Cycle Fatigue (LCF) d’après ISO 12106 / ASTM E606, l’éprouvette est testée à des amplitudes d’oscillation élevées et à déformation plastique.
vers Essais Low Cycle Fatigue (LCF)

Essai de fatigue / essai Wöhler

Dans l’essai de fatigue (également appelé essai Wöhler) selon la norme DIN 50100, l'éprouvette est testée à des amplitudes de vibration moyennes et faibles.
vers Essai de fatigue / essai Wöhler

Téléchargements

Nom Type Taille Download
  • Information produit: Machine d'essais servo-hydraulique modèle HA PDF 398 KO
  • Information produit: Pied de distribution hydraulique PDF 396 KO
  • Information produit: Vérin d’essai hydrostatique 10-50 kN PDF 540 KO
  • Information produit: Vérin d’essai hydrostatique 100-1000 kN PDF 480 KO
  • Information produit: Groupe hydraulique 20 l/min PDF 567 KO
  • Information produit: Groupe hydraulique 40 l/min PDF 567 KO
  • Information produit: Groupe hydraulique 80 l/min PDF 598 KO
  • Information produit: Groupe hydraulique 170 l/min PDF 391 KO
  • Brochure produit: Dynamique PDF 5 MO
