Name: Prove di creep fino a +2.000 °C
Brand: ZwickRoell

Range di temperatura

-80 ... +2000 °C

Componenti

Camere climatiche
Forni
Camere a vuoto
Sistemi di riscaldamento a induzione
Controller temperatura
Dispositivo per la misurazione della temperatura dei provini
Estensimetri
Barre di carico

Vantaggi

Temperatura precisa
Misurazione affidabile della deformazione
Serraggio sicuro dei provini

Ampia gamma di accessori modulari per le diverse condizioni ambientali nei test di creep

Per le macchine di creep Kappa, ZwickRoell offre un'ampia varietà di accessori modulari da utilizzare con diverse condizioni ambientali fino a +2.000°C. La perfetta combinazione tra il sistema di riscaldamento, il controllo preciso della temperatura, le termocoppie idonee, le barre di carico e gli estensimetri è la chiave per ottenere risultati di prova affidabili nelle prove di creep.

Dai un’occhiata agli accessori della serie Kappa e contattaci, un nostro esperto ti assisterà nella scelta giusta.

Prove di creep simultanee sui metalli

Questa soluzione salvaspazio per le prove di creep consente di testare la resistenza al creep di tre campioni metallici contemporaneamente fino a +1.200 °C in conformità alle norme ISO 204 e ASTM E139 ed è ideale per i piccoli laboratori di prova con spazio limitato.

Accessori per prove di creep

Sistemi di riscaldamento

Per le macchine di creep è disponibile un'ampia gamma di sistemi di riscaldamento che soddisfano le diverse normative e le esigenze dei nostri clienti. Ecco le possibili alternative:

Forno a 3 zone fino a +1.200 °C
Forno a 3 zone fino a +1.500 °C
Forno corto fino a +1.200 °C
Sistemi di riscaldamento a induzione fino a 1.200 °C
Camera a vuoto e con gas inerte fino a 2.000 °C
Camera climatica fino a +250 °C

Controller del forno a 3 zone

Per le prove di creep con un ampio intervallo di temperatura, è fondamentale il controllo esatto della temperatura su tutto il provino durante l’intera sequenza di prova. Il termoregolatore sviluppato da ZwickRoell e già ampiamente collaudato, assicura, durante ogni test, il controllo della temperatura del provino in modo preciso, riproducibile e indipendente dall'utente. Il termoregolatore del forno a 3 zone soddisfa tutti i requisiti delle più importanti normative di prova internazionali come DIN EN ISO 204, DIN EN ISO 6892-2, ASTM E139, ASTM E21.

Misurazione della temperatura del provino con termocoppie

Dispositivo per la misurazione della temperatura dei provini

Per la misurazione della temperatura direttamente sul provino, i sistemi di creep ZwickRoell sono dotati di un dispositivo idoneo.

Solitamente, per le prove di creep vengono utilizzate fino a tre termocoppie, collegate al provino. Con il collegamento delle termocoppie si assicura che la temperatura del provino sia misurata nella posizione corretta per l’intera sequenza di prova.

Barre di carico per prove di creep fino a 1.500 °C

Barre di carico per prove fino a +1.500 °C

Per le prove di creep ad alta temperatura, ZwickRoell propone barre di carico fino a 1.500 °C.

La catena di carico per le prove ad alta temperatura consiste in:

Fissaggio barra di carico
Barre per prove di trazione
Adattatore provino

La catena di carico ad alta temperatura trasmette la forza dagli adattatori del provino, posti all’interno del forno, ai supporti della barra all'esterno del forno. Pertanto, sia le barre che l'adattatore del provino devono resistere ai carichi termici particolari durante le prove ad alta temperatura. Le barre metalliche sono adatte per l'utilizzo fino a +1.200 °C, mentre quelle in ceramica fino a +1.500 °C.

Estensimetri non a contatto

Il vantaggio principale degli estensimetri non a contatto è il loro utilizzo fino a rottura senza rischio di danneggiamenti, anche con provini critici al riguardo. I provini delicati non subiscono alcun danno e, grazie a laserXtens, non è più necessario procedere alla marcatura dei provini, operazione che richiede molto tempo. Specialmente con gli intervalli di temperatura ampi, gli estensimetri non a contatto forniscono un vantaggio decisivo rispetto agli estensimetri a contatto, in quanto l'accesso al forno e alle camere climatiche viene protetto tramite le finestre di visualizzazione. Un asse di misura aggiuntivo per la deformazione trasversale e la determinazione della relativa distribuzione sono ulteriori qualità uniche che solo un sistema di misura non a contatto può offrire.

Con la vasta gamma di estensimetri non a contatto, i nostri esperti sono lieti di aiutarti a trovare il prodotto giusto per la tua applicazione.

Scopri di più sull’estensimetro non a contatto videoXtens 1-32 HP/TZ.

Estensimetri a contatto

Sono disponibili estensimetri a contatto per le prove di creep a trazione, compressione e flessione. Oltre a diverse classi di accuratezza e campi di misura, sono disponibili anche estensimetri per campi di temperatura ampi. Esiste una distinzione tra gli estensimetri con fissaggio laterale e con fissaggio assiale, adatti a prove speciali come il test di propagazione della cricca. In base alla forma del provino, vengono utilizzati braccetti diversi. Le unità girevoli consentono un funzionamento semplice e una rapida preparazione del test.

Con la vasta gamma di estensimetri a contatto, i nostri esperti sono lieti di aiutarti a trovare il prodotto giusto per la tua applicazione.

Sistemi di riscaldamento per prove di creep

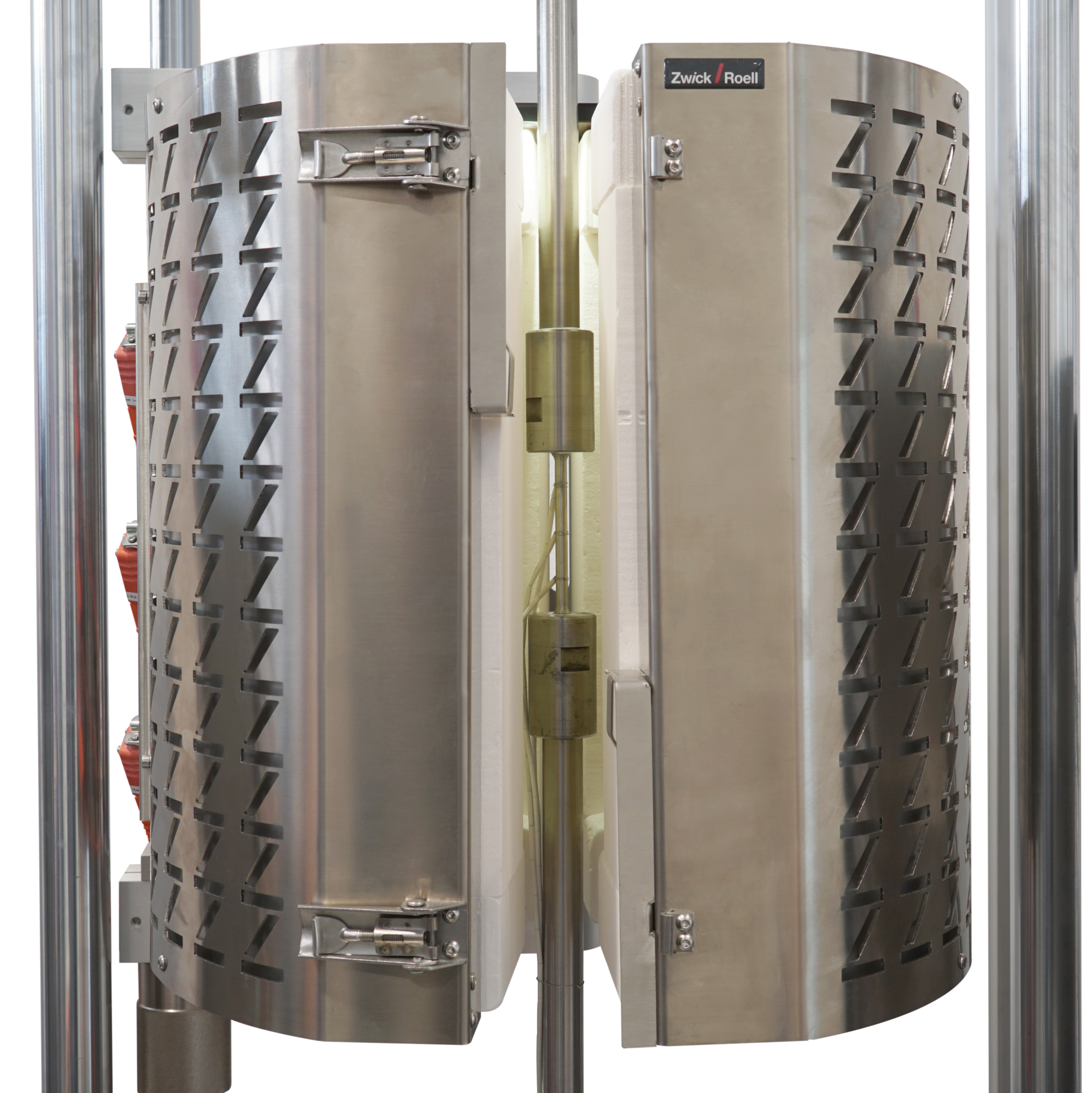

Forno a 3 zone fino a +1.200 °C

La distribuzione precisa della temperatura viene garantita dall’uso del forno a 3 zone realizzato per le prove di creep fino a +1.200 °C.

Forno a 3 zone fino a +1.500 °C

Questo forno a 3 zone viene usato per le prove di trazione, compressione e flessione fino a +1.500 °C e richiede l'uso di barre di carico in ceramica.

Forno corto fino a +1.200 °C

I provini corti richiedono forni corti e, in base alla loro sensibilità, sono spesso combinati con barre di carico fisse e un dispositivo di allineamento.

Sistemi di riscaldamento a induzione fino a +1.200 °C

Riscaldamento e raffreddamento rapidi dei provini in metallo e non metallo durante le prove di fatica termo-meccaniche.

Camera a vuoto fino a +2.000 °C

La camera a vuoto a 3 zone viene utilizzata per prove di trazione, compressione e flessione su metalli e non metalli fino a +2.000 °C.

Camera climatica fino a +250 °C

Questa camera climatica ZwickRoell è adatta per prove a temperatura condizionata da -80 °C a +250 °C.

Troveremo la soluzione di prova più adatta alle tue applicazioni di prova. Non esitare a contattare i nostri esperti.

Saremo lieti di valutare le tue esigenze.
