Prova di schiacciamento dell’anello (RCT ) ISO 12192 | TAPPI T822

I colli di trasporto in cartone sono spesso soggetti a forze di compressione che agiscono in piano durante il trasporto e lo stoccaggio. La resistenza alla compressione dipende dalla costruzione dei colli e dalla resistenza alla compressione dei componenti del cartone con cui sono prodotti. La resistenza alla compressione in piano di questi componenti può essere determinata dalla prova di schiacciamento dell’anello (nota anche come RCT). .

La norma ISO 12192 definisce un metodo per determinare la resistenza allo schiacciamento del bordo (resistenza allo schiacciamento dell’anello) di carta e cartone, in particolare il cartone utilizzato nella produzione di colli per il trasporto. Si applica a tutti i tipi di carta e cartone con uno spessore compreso tra 100 µm e 580 µm. La prova RCT viene eseguita anche in conformità con la norma TAPPI T822, che viene utilizzata prevalentemente nell’industria cartaria nordamericana.

Preparazione provini e procedura di prova DISPOSITIVO PER PROVA DI SCHIACCIAMENTO DELL’ANELLO Macchina di prova materiali Richiedete una consulenza Download

Prova di schiacciamento dell’anello: preparazione dei provini e procedura di prova

La prova di schiacciamento dell’anello (RCT) determina la forza di compressione massima a cui può resistere una striscia di carta o cartone standardizzata sotto forma di anello prima di cedere. La forza di compressione viene applicata all’anello in senso assiale.

Per la prova, le strisce con una larghezza di 12,7 mm vengono tagliate in senso longitudinale e trasversale. È necessario determinare lo spessore del materiale per selezionare il diametro del disco adeguato per il supporto per provini.

La striscia viene quindi inserita nella morsa per provini fino a formare un anello completo. Con una macchina di prova universale, la resistenza allo schiacciamento dell’anello viene determinata separatamente per le direzioni longitudinale e trasversale utilizzando piatti di compressione e una velocità di prova di 12,5 mm/min. A questo scopo è importante che l'applicazione della forza sul provino sia esattamente perpendicolare.

Inoltre, i valori misurati dipendono ampiamente da un’adeguata preparazione dei provini. Il provino e le guide devono essere esattamente paralleli per garantire una determinazione accurata della resistenza allo schiacciamento dell'anello. Il parallelismo ottimale del provino si ottiene con l’apposita taglierina ZwickRoell.

Poiché la prova di schiacciamento dell’anello fornisce informazioni sul comportamento di deformazione del provino piuttosto che sul comportamento di schiacciamento, viene sempre più spesso sostituita dalla prova di resistenza alla compressione in configurazione “short-span” (SCT).

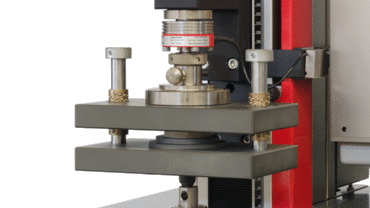

Dispositivo per prova di schiacciamento dell’anello ZwickRoell secondo ISO 12192 e TAPPI T822

Per garantire una prestazione conforme allo standard della prova di schiacciamento dell’anello (RCT) secondo la norma ISO 12192 e TAPPI T822 su carta e cartone, ZwickRoell offre un kit per prove di compressione che può essere utilizzato anche per la prova di schiacciamento del bordo (ECT) secondo ISO 3037 e TAPPI T811, la prova di schiacciamento piatto (FCT) secondo ISO 3035 e TAPPI T825 su cartone ondulato e la prova di resistenza alla compressione dell’onda (CMT) secondo ISO 7263 e TAPPI T809 su cartone ondulato:

  • Il dispositivo di prova per prova di schiacciamento dell’anello (RCT) è costituito da una piastra di base e da nove dischi di diametro diverso.
  • La piastra di base ha un’apertura di inserimento tangenziale. Il campione viene spinto nello spazio libero tra l'anello della piastra e il disco inserito.
  • Gli inserti per la prova di schiacciamento dell'anello si inseriscono facilmente nei piatti di compressione.
  • I piatti di compressione guidati con precisione assicurano una rigidità laterale estremamente elevata, garantendo una determinazione riproducibile dei valori caratteristici.
