Resistenza alla compressione short-span di un provino serrato in un afferraggio a S (prova S) secondo DIN 5014 e ISO 7763
Le norme DIN 5014 e ISO 7763 definiscono un metodo di prova per determinare la resistenza allo schiacciamento delle strisce di un provino in un afferraggio a S in direzione della macchina e sono state sviluppate per prove su cartone ondulato. Sono consigliate per carta con una massa per unità di superficie da 80 g/m2 a 220 g/m2.
La forza di compressione di un provino in un afferraggio a S è determinata nel Documento relativo alle prove SCT (EN:Short Span Compression Test, secondo le norme ISO 9895 / Tappi T826 (prova di resistenza alla compressione in configurazione “short-span”, che misura la forza di compressione massima che il provino può sopportare parallelamente al piano della carta. In questo modo, la prova comporta un carico di flessione doppio del provino a striscia che assume la forma della lettera "S". Ecco perché questa prova viene chiamata “prova S”. Rispetto alla prova di resistenza alla compressione in configurazione “short-span”, gli afferraggi presentano un offset e una maggiore distanza fra loro.
Il carico di flessione della prova S è equiparabile al carico a cui è soggetta l’ondulazione quando viene compressa in una prova CMT per carta secondo ISO 7263 (prova di resistenza alla compressione dell’onda (CMT)). A differenza della prova CMT, la prova S viene eseguita direttamente sul provino a striscia e previene quindi l'ondulazione in una taglierina da laboratorio, il successivo incollaggio su nastro adesivo e il raffreddamento successivo della carta riscaldata durante l’intaglio, pertanto si tratta del metodo più veloce.
Procedura di prova e strumenti di prova Macchine di prova materiali Download Richiedi una consulenza
ISO 7763 e DIN 5014: Prova di resistenza alla compressione in configurazione “short-span” su provini in un afferraggio a S (prova S) con ZwickRoell
- Il provino viene serrato fra due afferraggi, con un offset di 1 mm dal piano del foglio. Viene quindi applicato un carico in parallelo al piano della carta. Questo dà luogo a un doppio carico di flessione su una lunghezza di prova pari a 4 mm. Nel momento di carico massimo, si verifica un cedimento strutturale provocando il fenomeno di instabilità detto “buckling”.

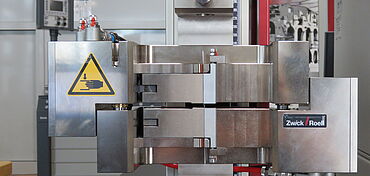

- Gli afferraggi per prova S di ZwickRoell conformi a DIN 5014 e ISO 7763 presentano un paio di guancette con guida di precisione verticale e orizzontale. La forza di serraggio viene applicata attraverso un’unità pneumatica.
