DIN EN ISO 6892-2 Metal üzerinde çekme testi - Yüksek sıcaklıkta test yöntemi

Çekme testi, sabit gerilim, çekme mukavemeti, kopma uzaması vb. için karakteristik değerleri belirlemek için ısıtılmış bir numunenin tek eksenli çekme gerilimi ile gerilmesinden oluşur. Çekme testi, 35°C'nin üzerindeki bir sıcaklıkta gerçekleştirilir.

DIN EN ISO 6892-2:2018 standardı, yüksek sıcaklıklarda metalik malzemeler üzerinde çekme testini tanımlar.

Test görevi ayrıntılı olarak

Test görevi, yüksek sıcaklıkta çekme testinin karakteristik değerlerini güvenilir ve tekrarlanabilir bir şekilde belirlemek ve uluslararası karşılaştırılabilirliği sağlamaktır. ISO 6892-2'de test hızı ile ilgili olarak iki yöntem açıklanmıştır. İlki, Yöntem A, sıkı toleranslarla (± %20) gerinim oranlarına dayanır ve ikincisi, Yöntem B, geleneksel gerinim hızı aralıklarını ve toleranslarını temel alır. Yöntem A, hıza bağımlılığı en aza indirmek ve test sonuçlarının ölçüm belirsizliğini en aza indirmek için - gerinim hızına bağlı karakteristik değerler belirlenirse uygundur.

Çekme testi kullanılarak belirlenen mekanik özellikler üzerinde hızın etkisi, genellikle oda sıcaklığından daha yüksek sıcaklıklarda daha fazladır. ISO 6892-2, oda sıcaklığından daha düşük gerinim oranlarının kullanılmasını önerir, ancak belirli uygulamalar için daha yüksek gerinim oranlarına da izin verilir, örneğin aynı gerinim hızında oda sıcaklığındaki çekme testi özellikleriyle karşılaştırma için.

ISO 6892-2'nin hazırlanmasında test hızı tartışması sırasında, standardın gelecekteki versiyonları için gerilim hızı yönteminin kaldırılmasına karar verildi.

Çekme testinin en önemli özellikleri

DIN EN ISO 6892-2'ye göre çekme testinin odak noktasındaki test hızı

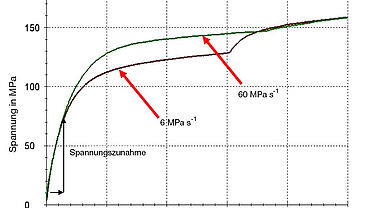

DIN EN ISO 6892-2, test hızına özel bir önem verir. Standardın önceki sürümlerinde büyük gerinim oranı aralıklarına izin verildi. Ancak farklı test hızlarına hassas tepki veren malzemeler için geniş hız aralıkları, testler standarda uygun olarak gerçekleştirilmesine rağmen farklı testlerden bir malzemenin karakteristik değerlerinin önemli sapmalar gösterdiği anlamına gelebilir.

Test hızlarının bu varyasyonuna dayanan sonuçların ölçüm belirsizliğini en aza indirmek için uluslararası ISO standardı, mevcut yönteme ek olarak, pozisyon ve kuvvet kontrolüne ve kısmen strese dayanan bir başka yöntemi de standarda dahil etmiştir, artış oranları (yöntem B). Bu ek yöntem, test hızının numunenin kendisinde kontrol edilmesini sağlar (yöntem A). Bu, numunenin kendisinde uzama ölçümü ve bu uzama sinyalinin hareketli travers kontrolü için kapalı bir "kapalı döngü" kontrol döngüsüne sokulması ile yapılır.

ISO 6892-2'ye göre test hızı seçimi

Aksi belirtilmedikçe, yöntem (A veya B) ve test hızı seçimi, ISO 6892-2 şartlarına uyulması koşuluyla, üretici veya yetkili test laboratuvarına bağlıdır.

Kapalı kontrol devresindeki "kapalı döngü"deki gerinim kontrolü, önemli ölçüde azaltılmış bir toleransla Rp'nin güvenilir bir şekilde saptanmasına kadar yalnızca iki hız aralığı belirtilecek şekilde çekme testinin ilk ve en hassas aşaması için standartlaştırılmıştır: Aksi belirtilmedikçe standart tarafından önerilen ilk hız aralığı ile ± %20 toleranslarla saniyede 0,00007 veya saniyede 0,00025 gerinim hızları. Kapalı kontrol döngüsünde genişleme kontrolü için mutlaka bir ekstansometre gereklidir. Konum standarda göre kontrol edilirken (travers konumundan gelen sinyal aracılığıyla) çekme mukavemeti ve kopma uzamasını belirlemek için saniyede 0,0014'lük bir gerinim oranı önerilir.

Kesin konuşmak gerekirse, iki gerinim oranı kavramsal olarak ayırt edilmelidir: birincisi, ekstansometre ölçü uzunluğu (Le) ("kapalı döngü", yöntem A1) ile ilgili "gerilme hızı" ve ikincisi, "test uzunluğu boyunca ortalama gerinim hızı". test uzunluğuna ilişkin numune (Lc)” (“açık döngü”, yöntem A2). İkincisi, standartta "test uzunluğu boyunca tahmini gerinim oranı" olarak da anılır. Gerinim kontrolü durumunda, gerinim hızı Le ile ilgilidir, yani gerinim sinyaline göre, konum kontrolü durumunda Lc'ye göre, yani travers konum sinyaline göre.

Video:

DIN EN ISO 6892-2 yöntem A1'e göre metal üzerinde çekme testi

ISO 6892-2'ye göre sıcaklık kontrol cihazı ve sıcaklık kontrolü için gereklilikler

Test hızına ek olarak, sıcaklığın da malzeme özellikleri üzerinde önemli bir etkisi vardır. Bu nedenle DIN EN ISO 6892-2 ayrıca sıcaklık kontrol cihazına ve sıcaklık kontrolüne ayrıntılı olarak ayrılmıştır.

Numuneyi ısıtmak için kullanılan sıcaklık kontrol cihazı, numunenin belirtilen test sıcaklığına T ısıtılabileceği şekilde tasarlanmalıdır. Ayrıca sıcaklık kontrol cihazı, sıcaklık sensörleri ve ekstansometre sensör kolları için uygun açıklıklara sahip olmalıdır. Belirtilen test sıcaklığı T ile gösterilen sıcaklıklar Ti arasındaki izin verilen sapmalar ve numunenin uzunluğu boyunca izin verilen maksimum sıcaklık farklılıkları yukarıdaki tabloda verilmiştir. 1.100°C'nin üzerindeki izin verilen sapmalar, ilgili taraflarca ayrıca kararlaştırılacaktır.

Sıcaklık ölçüm sistemi (ölçüm zincirinin tüm bileşenleri) en az 1°C çözünürlüğe ve ±0,004*T veya ±2°C hata sınırına (hangisi daha büyükse) sahip olmalıdır. Testi standarda uygun olarak gerçekleştirmek için, sıcaklık sensörleri numunenin yüzeyi ile iyi bir termal temasa sahip olmalı ve sıcaklık kontrol cihazının duvarından gelen radyasyona karşı uygun şekilde korunmalıdır.

Kullanılacak sıcaklık problarının sayısı numunenin boyutuna bağlıdır. Başlangıç ​​ölçü uzunluklarının 50 mm'den az olması durumunda, test uzunluğunun uçlarındaki sıcaklık, her biri bir sıcaklık sensörü ile ölçülecektir. Daha büyük başlangıç ​​ölçüm uzunlukları olması durumunda, numunenin ortasında üçüncü bir sıcaklık sensörü de kullanılmalıdır. Bununla birlikte, sıcaklık kontrol cihazının ve numunenin genel düzenlemesi, numunenin uzunluğu boyunca sıcaklık farklarının belirtilen izin verilen sapmaları aşmadığını deneyimlerin gösterdiği şekilde tasarlanmışsa, numune termokupllarının sayısı azaltılabilir. Her durumda, numunenin sıcaklığı, en az bir sıcaklık sensörü ile doğrudan ölçülmelidir.

Ek olarak, ISO 6892-2 standardı, sıcaklık ölçüm sisteminin tüm bileşenlerinin tüm çalışma aralığı boyunca bir yıldan fazla olmayan aralıklarla kontrol edilmesi ve kalibre edilmesi gerektiğini şart koşar. Numune nihayet test sıcaklığına T kadar ısıtıldıysa, yüklemeden önce en az 10 dakikalık bir ıslatma süresi gözlemlenmelidir.

ISO 6892-2'ye göre gerinim ölçümü gereksinimi

ISO 6892-2, ilgili alandaki akma mukavemetini belirlemek için uzunluk değişimi ölçüm cihazının ISO 9513'e göre en az sınıf 1'e karşılık geldiğini şart koşar. Ekstansometre ölçü uzunluğu 10 mm'den az olmamalı ve test uzunluğuna ortalanmalıdır. Ekstansometrenin sıcaklık kontrol ekipmanı (fırın, sıcaklık odası vb.) dışındaki tüm parçaları, oda sıcaklığındaki dalgalanmaların okumalar üzerinde minimum etkisi olacak şekilde tasarlanmalı veya taslaklardan korunmalıdır. Ancak standart, oda sıcaklığındaki dalgalanmaların izin verilen etkileri hakkında daha fazla bilgi sağlamaz.

Testler yüksek sıcaklıklarda gerçekleştirildiğinden, testin fiili başlangıcından önce ısıtma sırasında numunenin termal genleşmesinin dikkate alınıp alınmadığına bağlı olarak, uygulamada ilk ölçü uzunluğunu belirlemek için birkaç seçenek vardır.

ISO 6892-2'ye göre numune gereksinimi

Numuneler, malzeme özelliklerini etkilemeyecek şekilde üretilmelidir. Numune üretimi sırasında kesilerek veya zımbalanarak sertleştirilmiş tüm alanlar, özellikleri etkiliyorsa kaldırılmalıdır.

Sabit kesitli ürünler (profiller, çubuklar, teller vb.) ve dökme numuneler (örn. dökme demir, demir dışı alaşımlar) işleme yapılmadan test edilebilir. Numune kesiti dairesel, kare, dikdörtgen veya halka şeklinde olabilir veya özel durumlarda başka bir muntazam kesite de sahip olabilir. Tercih edilen numuneler, denklemi
Lo =k x √So ile ifade edilen, orantılılık faktörü olduğu, ilk ölçü uzunluğu Lo'nun ilk enine kesit So'ya belirli bir oranına sahiptir. k için uluslararası olarak belirlenmiş değer 5,65'tir.

DIN EN ISO 6892-2'ye göre çekme testi için tipik numune şekilleri şunlardır:

  • Kilitleme pimli düz numuneler
  • Dişli yuvarlak numuneler

Yeni standart DIN EN ISO 6892-2:2018

  • Numune üzerindeki gerinim ölçümü ile - bir ekstansometre ile - gerinim kontrolünün daha iyi kontrol yöntemi olduğu konusunda dünya çapında tanınırlık sağlar.
  • Uzama ve akma sınırlarının daha kararlı ve güvenli bir şekilde belirlenmesinin yolunu açar.
  • Malzeme test cihazları arasında, laboratuvarlar arasında, tedarikçi ve müşteri arasında, test kurumları ve belgelendiriciler ile işbirliği içinde sonuçların tekrarlanabilirliğini artırır.
  • Gerilme hızları için tüm gerilme hızı aralıklarında tolerans sınırlarını
    ± %20 olarak belirler (yöntem A).
