Berstfestigkeitsprüfung an Tissue ISO 12625-9

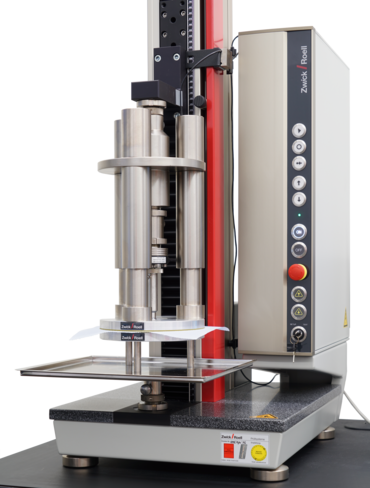

Die Kugeldurchstoß-Prüfvorrichtung von ZwickRoell kann in einer Universalprüfmaschine der Reihe zwickiLine betrieben werden und dient der Bestimmung des Widerstandes, den eine eingespannte Probe dem Durchdringen eines Durchstoßkörpers entgegensetzt.

Die Prüfvorrichtung ist für einfachste Bedienung ausgelegt:

• Die Probe wird horizontal zwischen zwei Platten eingespannt, die zentrisch eine kreisförmige Aussparung besitzen.
• Das zu prüfende Blatt wird einfach auf die untere Platte der Vorrichtung gelegt und die Maschine gestartet.
• Die Probe wird selbsttätig geklemmt und die Prüfung erfolgt ohne Bedienereinflüsse.
• Zentrisch hierzu dringt eine polierte Kugel mit konstantem Vorschub durch die Probe.

Mit einem 100 N Kraftaufnehmer werden selbst Kräfte unterhalb 1 N mit der geforderten Genauigkeit erfasst. So können auch bei Untersuchungen in Forschung und Entwicklung zuverlässige Messergebnisse gewonnen werden und es werden selbst Messwerte weit außerhalb des üblichen Bereichs von 5 bis 20 N genau erfasst.

Gemessen wird die auftretende Maximalkraft (Berstkraft) und die Kraft bezogen auf die flächenbezogene Masse. Zudem kann, sofern von Interesse, auch das Kraft-Verformungs-Verhalten analysiert werden, da eine Prüfmaschine grundsätzlich auch die Verformungswerte bereitstellt.

Vorteile der ZwickRoell Kugeldurchstoß-Prüfvorrichtung:

• Das Klemmen über Federkraft ist schnell und vermeidet Bedienfehler.
• Das Kraft-Verformungs-Verhalten wird per Kurve sichtbar und erlaubt Rückschlüsse auf die Dehnbarkeit der Tissue-Materialien.
• Der einfache Aufbau und der weite Messbereich erlauben auch Versuche an nassen Materialien.
