zwickiLine

für kleine Prüfkräfte bis 5 kN Download
Branchen
  • universell
Prüfkraft
  • 0,5 kN - 5 kN
Versuchsart
  • Zugversuch
  • Druckversuch
  • Biegeversuch
Einsatzgebiet
  • universelle Prüfanwendungen im kleinen Kraftbereich

Leistungsstarke, flexible und dennoch kostengünstige Prüflösung für alle Ihre Prüfanforderungen

Die Prüfmaschine zwickiLine eignet sich für die Forschung und Entwicklung genauso hervorragend wie für die laufende Qualitätssicherung. Die zwickiLine einschließlich aller Mechanik-, Elektronik- und Softwarekomponente und die umfangreiche Auswahl an Zubehör werden am deutschen Produktionsstandort von ZwickRoell entwickelt und produziert und sind ideal aufeinander abgestimmt.

  • Die zwickiLine ist eine einfach zu bedienender und transportabler Einsäulen-Prüfmaschine
  • Sie ist ein hochwertiges, kostengünstigesund platzsparendes Prüfsystem
  • Durch sein geringes Gewicht und eine kleine Standfläche findet dieses modulare System auf jedem Labortisch problemlos Platz
  • Trotz geringer Größe und geringem Gewicht ist die zwickiLine äußerst leistungsfähig

Die zwickiLine - flexible Prüfungen mit kleinen Kräften

Vorteile & Merkmale

Vorteile & Merkmale

Anwendung
Eingebaute Sicherheit nach EG-Maschinenrichtlinie
Leistungsstarke Antriebe
Hohe Steifigkeit und präzise Traversenführung
Modernes, hochwertiges Lastrahmendesign
Die moderne Schutzeinrichtung
Flexible Ausstattungsmöglichkeiten
Sicherheit für das ganze Prüfsystem
Variable Prüfachsenausrichtung
zwickiLine in Reinräumen

Anwendung

Die zwicki ist für quasistatische Beanspruchung mit zügigem, ruhendem, schwellendem oder wechselndem Verlauf durch einen elektromechanischen Antrieb konzipiert.

Sie wurde speziell für Anwendungen im Bereich der mechanischen Prüfungen mit kleinen Kräften konzipiert und wird für Zug-, Druck- und Biegeversuche eingesetzt.

Besonders eignet sich die zwicki zur Produktionsüberwachung, zur Wareneingangskontrolle, für Demonstrations- oder Lehrzwecke an Schulen sowie als zuverlässiges Prüfmittel in der Qualitätssicherung.

Eingebaute Sicherheit nach EG-Maschinenrichtlinie

Eingebaute Sicherheit nach EG-Maschinenrichtlinie
Ein höchstes Maß an Sicherheit für Benutzer und Prüfsystem ist garantiert. Alle Sicherheitsanforderungen der EG Maschinenrichtlinie werden garantiert. Die Einhaltung wird durch eine EG-Konformitätserklärung dokumentiert. Ausschließlich modernste Sicherheitstechniken und bewährte Industriebauteile werden verwendet, die den höchsten Sicherheits- und Industriestandards entsprechen (IEC 60947).

Leistungsstarke Antriebe

Leistungsstarke Antriebe
Kleinste Minimalgeschwindigkeiten sind bei gleichzeitig hoher Geschwindigkeitskonstanz einstellbar. Zudem bietet der Antrieb eine hohe Traversenwegauflösung. Dies ist z. B. bei Bauteilversuchen mit hoher Anforderung an die Präzision des Verfahrwegs und Versuchen an Proben mit hoher Steifigkeit und geringem Prüfweg wichtig.
Der hohe Prüfgeschwindigkeitsbereich kann ohne Einschränkungen genutzt werden. Um schwere Prüfeinbauten zu kompensieren, sind darüber hinaus Prüflasten bis 110 % der Maschinen-Nennlast zulässig.

Hohe Steifigkeit und präzise Traversenführung

Hohe Steifigkeit und präzise Traversenführung
Das steife Lastrahmenprofil und die großflächigen Verbindungen reduzieren den Neigungswinkel der Traverse unter Last, wodurch eine sehr präzise Ausrichtung und Krafteinleitung in die Probe möglich ist. Dies ist von Vorteil z. B. bei Biegeversuchen, Druckversuchen, Präzisionsversuchen an Bauteilen, …

Modernes, hochwertiges Lastrahmendesign

Modernes, hochwertiges Lastrahmendesign

  • Skalierbare Prüfmaschine mit zwei Prüfräumen garantiert eine optimale Auslastung und spart dadurch Zeit und Kosten.
  • Die große Prüfraumtiefe ermöglicht es, größere Werkzeuge einzusetzen und auch größere Bauteile zu prüfen, die optimal durch die breite Sockeltraverse fixiert werden können.
  • Das neue Profil der zwickiLine bietet 6 durchgehende und frei zugängliche Norm Profilnuten zur individuellen Befestigung z.B. von Probenmaterialien, Werkzeugen, Schutzeinrichtungen, Zubehör, ...
  • Das hochwertige Maschinendesign, z.B. mit den Bedientasten an der Elektronik aus widerstandsfähigem Keramik sorgt für eine hohe Langlebigkeit.

Die moderne Schutzeinrichtung

Die moderne Schutzeinrichtung
Die CE-konforme Schutzeinrichtung mit elektrische Verriegelung und mechanischer Zuhaltung, großem Arbeitsraum, transparenter Bauweise und sehr guter Zugänglichkeit schützt den Bediener gegen abspringende Probenreste oder sonstige Gefährdungen.

Flexible Ausstattungsmöglichkeiten

Flexible Ausstattungsmöglichkeiten
Durch die vielfältigen Ausstattungsmöglichkeiten kann die zwickiLine Kunststoffe, Elastomere, Metalle, Verbundmaterialien, Papier, Pappe, Textilien, Schaumstoffe, Nahrungsmittel oder Bauteile/Komponenten auch für die Medizintechnik und Pharmaindustrie prüfen. Die große Prüfraumtiefe ermöglicht es, größere Werkzeuge einzusetzen und auch größere Bauteile zu prüfen, die optimal durch die breite Sockeltraverse fixiert werden können.

Sicherheit für das ganze Prüfsystem

Sicherheit für das ganze Prüfsystem
Höchste Sicherheit wird durch den 2-kanaligen Sicherheitskreis erreicht. Dieser umfasst den Traversenweg-Endschalter, Antriebs-Off Schalter, Motorbremsfunktion und den Betriebsartenwahlschalter. Zudem wird relevantes Zubehör in den Sicherheitskreis eingebunden. Die CE-konforme Schutzeinrichtung mit elektrischer Verriegelung und mechanischer Zuhaltung verhindert einen Eingriff in die Maschinen während der Prüfung.

testcontrol-tc-ii-liegend-pneumatik-ph-typ-8297-folien-fo

Variable Prüfachsenausrichtung

Ergonomisches und schnelles Prüfen: Die zwickiLine Prüfmaschine kann wahlweise stehend oder liegend betrieben werden und ist in horizontaler Lage um 180° schwenkbar. Stellfüße sind zusätzlich für eine separate Aufstellung der Maschinenelektronik vorhanden.

reinraum-fo

zwickiLine in Reinräumen

Reinräume in den Branchen Pharma, Medizintechnik, Biotechnologie und der Lebensmittelherstellung haben besonders anspruchsvolle Anforderungen. Diese beinhalten vor allem, dass Risiken durch Kontamination mit schadstoffhaltigen Substanzen oder Keimen zuverlässig ausgeschlossen werden.

ZwickRoell Material-Prüfmaschinen der zwickiLine können in Produktions- und Prüfbereichen der Reinraumklassen 5 und 6 eingesetzt werden. Gemäß DIN EN ISO 14644 1:2016-06; DIN EN ISO 14644-14 und VDI 2083 Page 9.1 wurden die Reinraumtauglichkeiten der Material-Prüfmaschinen bestätigt.

  • Die Prüfung kann direkt am Ort der Probenentnahme durchgeführt werden, ohne dass Proben erst zeitaufwändig aus dem Reinraum ausgeschleust werden müssen.
  • Die Integration der Prüfmaschine direkt in den Produktionsprozess im Reinraum (z. B. Insulinpen-Prüfung) ist möglich.
  • Biologische Proben können ohne Kontamination geprüft werden.

Technischer Überblick

  • Die zwickiLine ist in den Prüfgeschwindigkeiten von 0,0005 bis 3000 mm/min, abhängig vom Typ, erhältlich. Die Geschwindigkeit der Prüfmaschine ist unabhängig von der Prüfkraft. Die Regelart kann wahlweise auf Lage, Kraft und Dehnung eingestellt werden.
  • Der hohe Prüfgeschwindigkeitsbereich kann ohne Einschränkungen genutzt werden. Um schwere Prüfeinbauten zu kompensieren, sind darüber hinaus Prüflasten bis 110% der Maschinen-Nennlast zulässig.

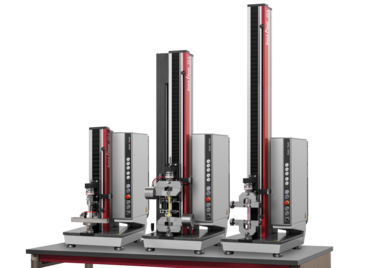

  • Die zwickiLine ist für Prüfkräfte von 500N bis 5kN und mit den Prüfraumhöhen von 565 mm bis 1365 mm verfügbar.
  • Die zwickiLine kann mit handelsüblichen Standard-PCs oder Notebooks betrieben werden, sie benötigt keine spezielle Zusatzkarte.
  • Durch die kleine Standfläche, das geringe Gewicht und das platzsparende Design, findet dieses modulare System auf jedem Labortisch problemlos Platz.

Eigenschaften je Kraftbereich
