Universalprüfmaschinen für statische Anwendungen

Universal Prüfmaschinen bis 5.000 kN

Unsere Universalprüfmaschinen für statische Anwendungen sind speziell konzipiert für Zugversuche, Druckversuche, Biegeversuche sowie Scherversuche. Sie eignen sich ideal für Standard-Prüfungen aber auch für komplexe Prüfaufgaben im Bereich der Werkstoff- und Bauteilprüfung.

Universalprüfmaschinen (Zug-Druck-Prüfmaschinen) stellen damit eine flexible Lösung zur Prüfung einer Vielzahl von Materialien und Bauteilen für Anwendungen in allen Branchen dar. Egal ob niedrige Prüfkräfte oder große Belastungen, Qualtitätskontrolle oder Forschungsprojekte, alle Universalprüfmaschinen erzielen eine exzellente Reproduzierbarkeit der Prüfergebnisse

Produkte Was ist eine Universalprüfmaschine? Kundenprojekte Funktionsweise FAQS

Unsere beliebtesten Universalprüfmaschinen

Weitere Universalprüfmaschinen für besondere Anwendungen

Was ist eine Universalprüfmaschine?

Eine Universalprüfmaschine oder Zug-Druck-Prüfmaschine wird als universell bezeichnet, weil mit ihr eine Vielzahl von statischen Prüfungen durchgeführt werden kann, darunter Zugversuche und Druckprüfungen, Biegeversuche, Schäl- und Adhäsionsprüfungen und andere mechanische Prüfungen. Sie ermöglicht normgerechte Prüfungen an verschiedensten Materialien für eine Vielzahl von Anwendungen in über 20 Branchen. Eine typische Universal-Prüfmaschine beinhaltet einen Kraftaufnehmer, eine Traverse, einen Extensometer, Probenhalter und Elektronik. Sie wird durch eine Prüfsoftware gesteuert, mit der Maschinen- und Sicherheitseinstellungen festgelegt und Prüfparameter gespeichert werden, die durch nordamerikanische, europäische und internationale Prüfnormen wie ASTM und ISO definiert sind. Durch die auf die Probe aufgebrachte Kraft werden die Druckbrucheigenschaften (Druckrichtung) bzw. die Dehnungseigenschaften (Zugrichtung) der Probe während der gesamten Prüfung aufgezeichnet. Die Messung der Druckfestigkeit oder Zugfestigkeit von Materialien hilft Konstrukteuren und Herstellern bei der Vorhersage, wie sich die Materialien in dem für sie vorhergesehenen Einsatz verhalten werden.

Die Universalprüfsysteme von ZwickRoell, darunter die Maschinen der zwickiLine, ProLine, AllroundLine und E-Serie, sind modulare Systeme, die je nach Prüfkraft, Materialart, Anwendung und Industrienorm, wie z.B. ASTM E8 / ISO 6892-1 und ISO 6892-2 für Metalle, ASTM D638 / ISO 527 für Kunststoffe, ASTM D412 für Zugversuche an Gummi und Elastomeren, ASTM D575 für Druckversuche an Gummi u.v.m., auf die jeweiligen Kundenanforderungen zugeschnitten werden können. ZwickRoell bietet darüber hinaus maßgeschneiderte Universalprüfmaschinen an, die speziell für Sonderanwendungen entwickelt wurden. Neben der Sicherheit und Zuverlässigkeit des Gesamtsystems legt ZwickRoell bei der Entwicklung jeder Universalprüfmaschine besonderen Wert auf folgende Punkte:

  • Ein hohes Maß an Flexibilität durch einfache Bedienung
  • Einfache Anpassungen an kunden- und normenspezifische Anforderungen
  • Zukunftssichere Erweiterungsmöglichkeiten, um mit Ihren Anforderungen zu wachsen

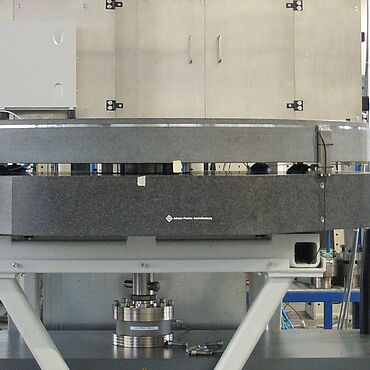

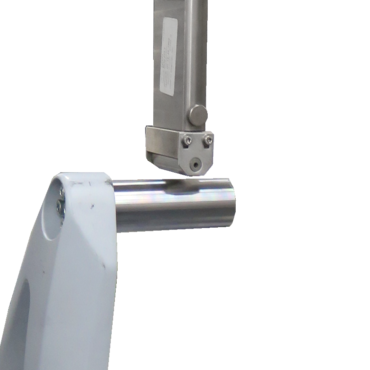

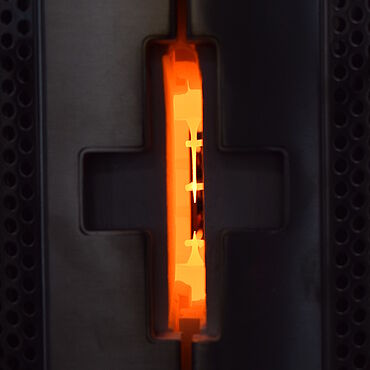

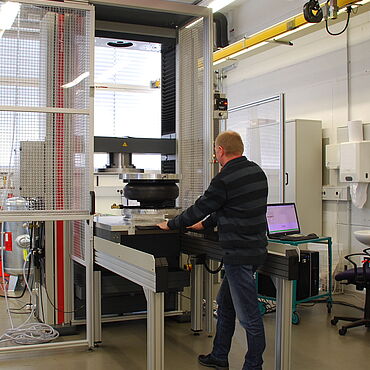

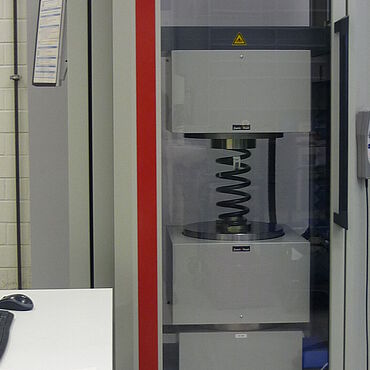

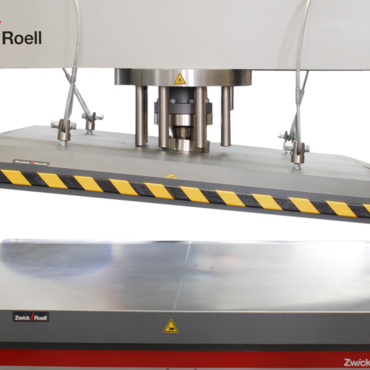

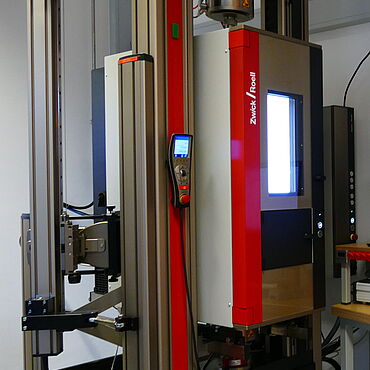

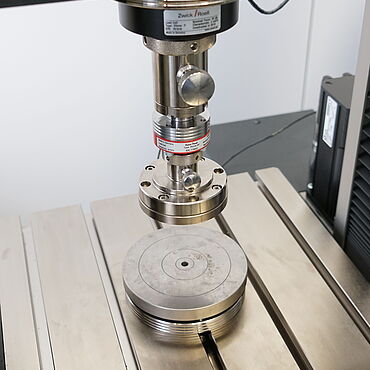

Interessante Kundenprojekte mit Universalprüfmaschinen im statischen Anwendungsbereich

Wie funktioniert eine Universalprüfmaschine?

Eine als universell eingestufte Kraftprüfmaschine kann für die Durchführung von Prüfungen in Zug- und Druckrichtung an einer Vielzahl von Materialien für viele verschiedene Anwendungen verwendet werden. Die Universalprüfmaschine ist in der Regel modular aufgebaut, so dass der Benutzer von der Druckrichtung (Drücken) auf die Zugrichtung (Ziehen) umschalten und Prüfungen mit verschiedenen Kräften und Prüfgeschwindigkeiten flexibel durchführen kann. Darüber hinaus ermöglichen Universalprüfmaschinen durch einfache Adaption des ZwickRoell Zubehör-Portfolios (Probenhalter, Prüfwerkzeuge wie z.B. Druckplatten, Extensometer, Kraftaufnehmer, Klima- und Temperierkammern) ein individuell an die Anwendung angepasstes Prüfsystem.

Zugversuch

Für einen typischen Zugversuch wird die Universalprüfmaschine mit den Probenhaltern eingerichtet, die dem zu prüfenden Material entsprechen. Die richtigen Prüfparameter (Kraft, Geschwindigkeit, Messlänge usw.) werden konfiguriert, die Probe wird an beiden Enden mit den entsprechenden Probenhaltern eingespannt und auseinandergezogen, bis sie bricht. Die Universal-Zugprüfmaschine misst die Festigkeit (Zugfestigkeit), Dehnung und Steifigkeit (Zugmodul) der Probe und zeichnet sie auf.

Druckversuch

Die Universalprüfmaschine kann für einen Druckversuch oder eine Biegeprüfung umkonfiguriert und umgebaut werden.

Für einen typischen Druckversuch wird die Maschine mit den entsprechenden Druckvorrichtungen für die zu prüfende Materialart eingerichtet. Dann werden die entsprechenden Prüfparameter konfiguriert, und die Probe wird zwischen zwei Druckplatten eingelegt, bis eine bestimmte Kraft oder ein bestimmter Weg erreicht ist oder die Probe bricht. Zu den üblichen Messungen gehören die Elastizitätsgrenze, die Proportionalitätsgrenze, die Streckgrenze und die Druckfestigkeit.

Biegeversuch

Die Universalprüfmaschine kann aber auch für einen Biegeversuch umkonfiguriert und umgebaut werden.

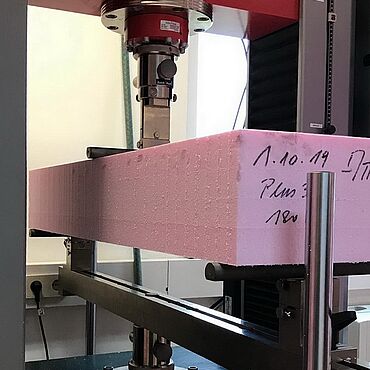

Ein Biegeversuch ist ein Druckversuch, bei dem die Probe über zwei Auflagen positioniert und in der Mitte mit einem Prüfstempel belastet wird. Die Druckkraft wird solange ausgeübt, bis eine bestimmte Last oder eine bestimmte Durchbiegung erreicht ist oder die Probe bricht. Die Biegefestigkeit ist die Fähigkeit des Materials, einer Verformung unter Belastung standzuhalten, und wird in Form von Spannung gemessen. Die Universalprüfmaschine kann für die Durchführung eines Zwei-, Drei- oder Vierpunkt-Biegeversuchs konfiguriert werden.

Worauf muss ich bei der Auswahl einer Universalprüfmaschine achten?

Worauf muss ich bei der Auswahl einer Universalprüfmaschine achten?

Flexibilität
Sicherheit
Benutzerfreundlichkeit
Anpassungsfähigkeit
Software
Automatisierung
Service
Unternehmensstabilität

Flexibilität

  • Die Fähigkeit, eine breite Palette von Materialien in einem großen Lastbereich zu prüfen,
  • die Adaptionsfähigkeit und der einfache Wechsel zwischen Zubehörteilen, die speziell für Industrienormen, Materialarten und Anwendungen entwickelt wurden,
  • die Möglichkeit, die Maschine mit oder ohne PC zu betreiben
  • und die mechanische Modularität, die eine Erweiterung und Anpassung Ihrer Maschine mit vielen verfügbaren Zubehörteilen ermöglicht,

tragen alle zur Gesamtflexibilität Ihrer Prüfmaschine bei.

Sicherheit

Die Sicherheit Ihrer Universalprüfmaschine ist von entscheidender Bedeutung und erstreckt sich von der Implementierung von physischen Sicherheitsmerkmalen wie externen Sicherheitstüren, Sicherheitsverkleidungen, Sicherheitsverriegelungen und Endschaltern bis zur Software-Systemüberwachung und Benutzerverwaltung. ZwickRoell legt bei der Entwicklung seiner Prüfsysteme größten Wert auf die Sicherheit von Mensch und Maschine.

Benutzerfreundlichkeit

Eine benutzerfreundliche Universalprüfmaschine zeichnet sich dadurch aus, dass sie sowohl in Design als auch in der Bedienbarkeit höchsten Ansprüchen gerecht wird und dem Maschinenbediener einfach und intuitiv den Einbau von Prüfvorrichtungen, die Einrichtung von Prüfkonfigurationen, die Implementierung von Prüfvorschriften, die Durchführung der Prüfung selbst und die sichere Interpretation der Ergebnisse ermöglicht.

Anpassungsfähigkeit

Prüfbedarfe und Normanforderungen entwickeln sich ständig weiter. Wenn Sie sich für eine Zug- und Druckprüfmaschine entscheiden, sollten Sie darauf achten, dass Ihre Universalprüfmaschine in der Lage ist, sich an diese Veränderungen anzupassen - vom Zubehör und den Vorrichtungen bis hin zur Elektronik und den Softwareprogrammen.

Software

  • Workfloworientierte Bedienung: Die Prüfsoftware soll dem Bediener den Prüfprozess erleichtern und für einheitliche und normgerechte Prüfkonfigurationen sorgen. Unsere Prüfsoftware wurde benutzerorientiert und mit Blick auf den Arbeitsablauf im Labor entwickelt.
  • Normenbibliothek: unsere Prüfsoftware enthält über 600 Standardprüfvorschriften, die es Ihnen ermöglichen, das passende Programm für Ihre Norm auszuwählen, was die Prüfeinrichtung und -konfiguration vereinfacht und Ihnen letztendlich Zeit und Mühe spart und die Fehleranfälligkeit verringert. Prüfanforderungen, die über die Norm hinausgehen, können mit unserer Prüfsoftware über vorgefertigte Master-Prüfvorschriften oder über frei konfigurierbare Prüfabläufe abgebildet werden.
  • Intelligenter Assistent - ein intelligenter Assistent führt den Benutzer durch die Prüfkonfiguration. Die Daten werden automatisch auf Plausibilität geprüft.
  • Berichte - ob einfach oder kundenspezifisch, unsere Software ermöglicht Ihnen die Definition von Berichten mit nahezu unbegrenzten Möglichkeiten sowie die Option zum Speichern, Exportieren und Drucken.
mehr zur Prüfsoftware testXpert

Automatisierung

Der Einsatz von Automatisierung in der Materialprüfung gewinnt immer mehr an Bedeutung, zumal schon kleinste Störungen die Prüfergebnisse verändern können. ZwickRoell bietet ein breites Spektrum an Möglichkeiten zur Automatisierung in der Materialprüfung. Die automatisierten Prüfsysteme reichen von automatisierten Kleinserienprüfungen mit kollaborierenden Robotern im Labor bis hin zu vollautomatischen Prüflaboren, die rund um die Uhr im Einsatz sind.

zur Automatisierung

Service

ZwickRoell bietet individuell zugeschnittene Dienstleistungen und Support über den gesamten Lebenszyklus unserer Prüfmaschinen. Wir bieten kompetente Kalibrierdienstleistungen, vorbeugende Wartung und Inspektion, Schulungen, Maschinenumzüge, Qualifizierungsleistungen, eine Hotline und Kundenbetreuung sowie eine garantierte Ersatzteilverfügbarkeit für mindestens 10 Jahre nach Auslauf eines Produktes.

mehr zu Service und Support

Unternehmensstabilität

Die Geschichte von ZwickRoell reicht mehr als 160 Jahre zurück. Wir sind stolz auf ein solides Fundament von 187 Produkt- und Branchenexperten, 347 Servicemitarbeitern und 80.000.000 Prüfungen, die unsere Maschinen jährlich durchführen.

Häufig gestellte Fragen zur Universalprüfmaschine

Eine Universalprüfmaschine, auch Zug-Druck-Prüfmaschine wird als universell bezeichnet, weil mit ihr eine Vielzahl von statischen Prüfungen durchgeführt werden kann, darunter Zugversuche und Druckprüfungen, Biegeversuche, Schäl- und Adhäsionsprüfungen und andere mechanische Prüfungen. Sie ermöglicht normgerechte Prüfungen an verschiedensten Materialien für eine Vielzahl von Anwendungen.

Mit einer Universalprüfmaschine können viele verschiedene Prüfungen an unterschiedlichen Materialien durchgeführt werden wie Zugversuche und Druckprüfungen, Biegeversuche, Schäl- und Adhäsionsprüfungen, Härteprüfungen, Torsionsprüfungen und andere.

Zunächst wird der Probekörper in die Spannbacken der Universalprüfmaschine eingespannt. Danach wird die Probe gleichmäßig gestreckt, bis sie bricht. Während der gesamten Prüfung werden die Dehnung und die Zugkraft gemessen, aufgezeichnet und ausgewertet.

Die zu prüfende Probe bzw. Bauteil wird zwischen zwei in der Prüfmaschine installierte Druckplatten gelegt. Die Traversen der Maschine bewegen die Platten zusammen mit einer vorbestimmten Kraft, Geschwindigkeit und/oder einem Traversenweg. Die erforderlichen Werte werden gemessen und aufgezeichnet.
