roboTest I: Roboter-Prüfsystem für automatisierte Schlagversuche

Branchen

Metall

Versuchsart

Schlagbiege (Charpy)

Probenspektrum

gekühlte Proben
halb- oder vollautomatische Prüfung

Normen

ASTM E23
ISO 148
SO 179
ASTM D 256
ISO 180

Videos Vorteile Zubehör Automatisierungssoftware

Das Roboter-Prüfsystem für automatisierte Schlagversuche im Charpy- oder Izod-Verfahren

Das Roboter-Prüfsystem 'roboTest I' kann an Pendelschlagwerke für Metalle oder Kunststoffe angebaut werden und automatisiert Temperierung, Zuführung und Schlagversuche im Charpy- oder Izod-Verfahren.

Metalle werden im Charpy-Verfahren nach ISO 148 oder ASTM E23 im Temperaturbereich von -180 bis +300 °C (optional bis +600 °C) geprüft. Das Roboter-Prüfsystem kann in der halb- und vollautomatischen Variante mit einem Pendelschlagwerk 450 Joule oder 750 Joule (HIT450P/PSW750) eingesetzt werden.

Kunststoffe werden im Charpy-Verfahren nach ISO 179 oder ASTM D256 oder optional im Izod-Verfahren nach ISO 180 oder ASTM E23 im Temperaturbereich von -80 bis +100 °C geprüft. Der 'roboTest I' für Kunststoffe kann als vollautomatische Ausführung mit einem Pendelschlagwerk 25 Joule oder 50 Joule (HIT 25/50) eingesetzt werden.

Videos

Mit Abspielen des Videos stimmen Sie der Nutzung von Cookies sowie der Übermittlung von Daten an YouTube in die USA zu. Weitere Datenschutzhinweise

Automatisierte Schlagversuche an Metallen

'roboTest I' mit Pendelschlagwerk 750 Joule für Kerbschlagbiegeversuche (Charpy) an Metallen im Temperaturbereich von -180 bis +300 °C

Mit Abspielen des Videos stimmen Sie der Nutzung von Cookies sowie der Übermittlung von Daten an YouTube in die USA zu. Weitere Datenschutzhinweise

Automatisierte Schlagversuche an Kunststoffen

Der 'roboTest I' automatisiert Temperierung, Zuführung und Schlagprüfung von Kunststoff-Proben (Charpy) im Temperaturbereich von -40 bis +100 °C

Vorteile & Merkmale

Vorteile

Durch den Wegfall von Bedienereinflüssen (Handtemperatur, -feuchtigkeit, außermittiges oder schräges Einlegen, usw.) entsteht eine hohe Reproduzierbarkeit der Prüfergebnisse.
Qualifiziertes Laborpersonal wird von Routineaufgaben entlastet und steht für komplexere Tätigkeiten zur Verfügung.
Die Maschine kann in Leerlaufzeiten (Mittagspause, Nachtschicht) genutzt werden, was die Auslastung erhöht und "schnellere" Ergebnisse ermöglicht.
Das Prüfsystem reduziert die Prüfkosten pro Probe und amortisiert sich typischerweise innerhalb ein bis zwei Jahren.
Das System ermöglicht eine gesicherte Dokumentation und statistische Langzeitüberwachung.

Prüfung von Metallen

Das System kann an Pendelschlagwerke 450 Joule oder 750 Joule (HIT450P/PSW750) angebaut werden.
Das Ein- und Ausbringen der Proben in bzw. aus dem Temperierkörper erfolgt über Probenschieber. Diese werden entweder manuell (halbautomatische Ausführung) oder automatisch (vollautomatische Variante) betätigt.
Halbautomatische Ausführung mit Pendelschlagwerk 450 J oder 750 J: Temperier- und Zuführeinheit 'roboTest I' (Impact) mit Kapazität für 10 Proben (optional 21 Proben) in der Temperiereinheit.
Vollautomatische Ausführung mit Pendelschlagwerk 750 J: Temperier- und Zuführeinheit 'roboTest I' (Impact) mit Kapazität für 10 Proben (optional 21 Proben) in der Temperiereinheit und integriertem Magazin für typischerweise 90 Proben.
Der Schlagversuch wird innerhalb von 5 Sekunden nach der Entnahme der Probe aus dem Temperierkörper durchgeführt.
Optionale Komponenten wie Barcode-Lesegerät (2D) und HOST-Anbindung vervollständigen das System.

Prüfung von Kunststoffen

Das System wird an Pendelschlagwerke 25 Joule oder 50 Joule (HIT25/HIT50) mit motorischer Pendelhammer-Anhebung angebaut.
Ein Stapel-Magazin außerhalb des Ofens bietet Platz für 100 Proben.
Im Ofen können 10 Proben temperiert werden.
Das Ein- und Ausbringen der Proben in bzw. aus dem Temperierkörper erfolgt über Probenschieber. Diese werden automatisch betätigt.
Der Schlagversuch wird innerhalb von 5 Sekunden nach der Entnahme der Probe aus dem Temperierkörper durchgeführt.
Optionale Komponenten wie Barcode-Lesegerät (2D) und HOST-Anbindung vervollständigen das System.

Funktion der Probenzuführung

Das Ein- und Ausbringen der Proben in bzw. aus dem Temperierkörper erfolgt über Probenschieber. Diese werden entweder manuell (halbautomatische Ausführung) oder automatisch (vollautomatische Variante) betätigt.

Zubehör für die Metallprüfung

ID-Lesegerät

Optional kann die Probenidentifikation durch einen 2D-Code erfolgen. Alternativ werden die Probendaten (Identnummer, Breite, Dicke, …) am PC eingegeben.

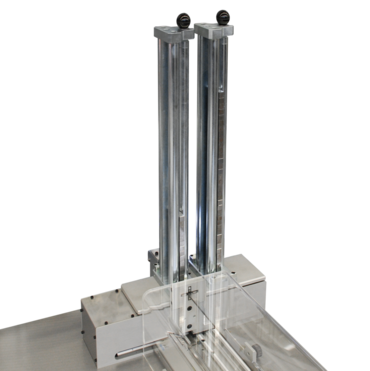

Magazinerweiterung

Bei der vollautomatischen Ausführung kann die Magazinkapazität auf bis zu 600 Proben erweitert werden.

Erweiterung der Temperatur im Ofen auf 600 °C

Temperaturerweiterung

Optional kann die Probentemperierung auf bis zu +600 °C erweitert werden.

Automatisierungssoftware autoEdition3

Das Herzstück des Roboter-Prüfsystems ist die Automatisierungssoftware autoEdition3. Die Software steuert, regelt und kontrolliert alle automatischen Abläufe, Komponenten und Geräte.

Im Zusammenspiel mit der Prüfsoftware testXpert liefert die Automatisierungssoftware autoEdition3 nachvollziehbare und manipulationssichere Ergebnisse. Durch die konsequente Fortsetzung des Look-And-Feel der Oberfläche von testXpert erlebt der Anwender bereits beim Start von autoEdition3 die Vorteile einer intuitiven Bedienung.

zu autoEdition
