Roboter-Prüfsystem 'roboTest R'

Für automatisierte Zugversuche, Biegeversuche und Druckversuche und komplexe Prüfaufgaben Download
Branchen
  • Kunststoff
  • Metall
  • Composites
  • Gummi
  • Medizin
Versuchsart
  • Zug
  • Biege
  • Druck
  • Schlagbiege
Probenspektrum
  • Proben bis 30 kg
  • komplexe Prüfaufgaben
Normen
  • ISO 6892
  • ISO 527-2
  • ISO 178
  • ASTM D638

Was ist ein roboTest R?

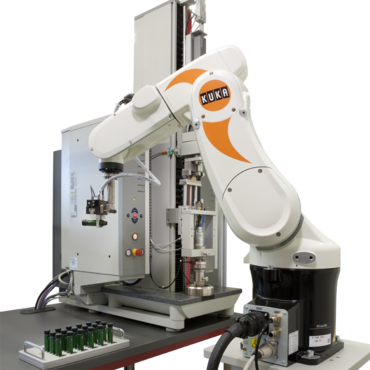

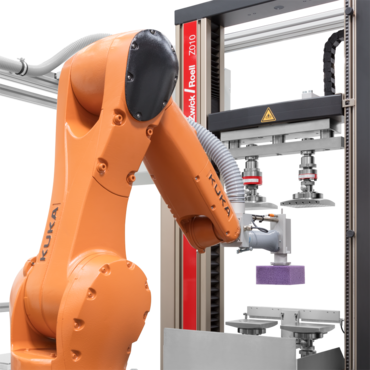

Das roboTest R ist ein vollautomatisches Prüfsystem für Zugversuche, Biegeversuche, Druckversuche oder Schlagversuche. Es kann für komplexe Prüfaufgabe bei verschiedensten Anwendungen wie beispielsweise Metalle, Kunststoffe oder Schaumstoffe eingesetzt werden. Medizinischen Produkte wie Autoinjektoren oder Dosagepens werden nachvollziehbar und sicher geprüft. Auch Elastomerproben können im Zugversuch (z.B. nach ISO 37) oder Weiterreißversuch (nach ISO 34-1) automatisiert geprüft werden.

Es können - abhängig von den Probendimensionen und der Probenoberfläche - bis zu 400 Proben autonom geprüft werden. Der Anwender befüllt das Probenmagazin im Sicherheitsbereich der Anlage. Die Bestückung des Magazins kann auch während des Prüfbetriebes erfolgen.

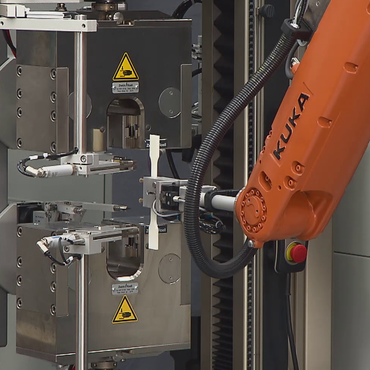

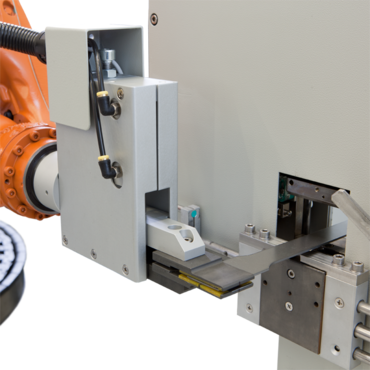

Nach Start der Anlage laufen Probenzuführung, Prüfung und Entsorgung der Probenreste automatisch ab. Für den Transport der Proben wird ein sechsachsiger Industrieroboter verwendet. Die Prüfreihenfolge der Proben kann jederzeit vom Bediener vorgegeben werden. Eine Entsorgung der Probenreste mit Gut/Schlecht-Sortierung ist durch entsprechende Toleranzkriterien möglich.

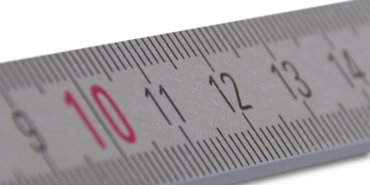

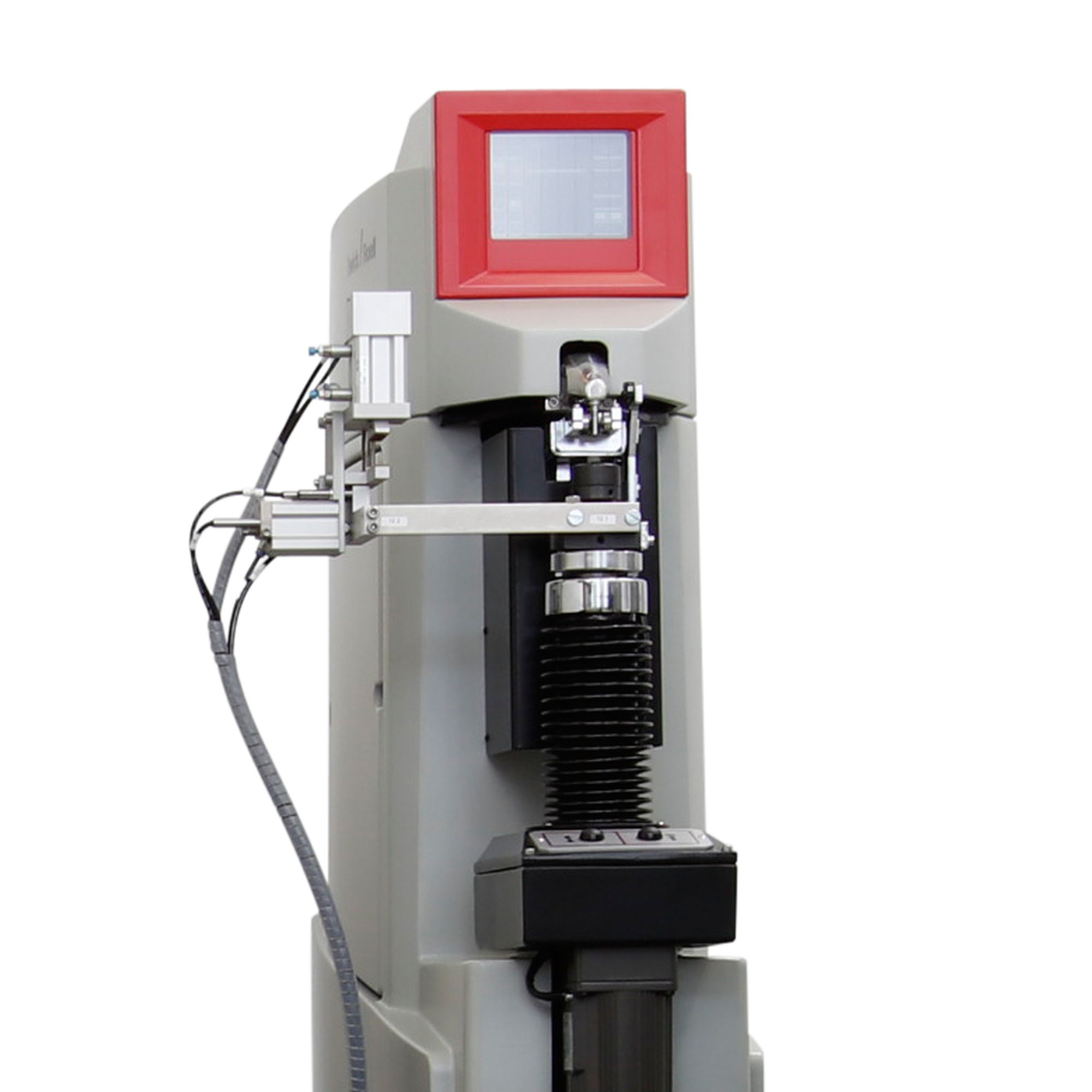

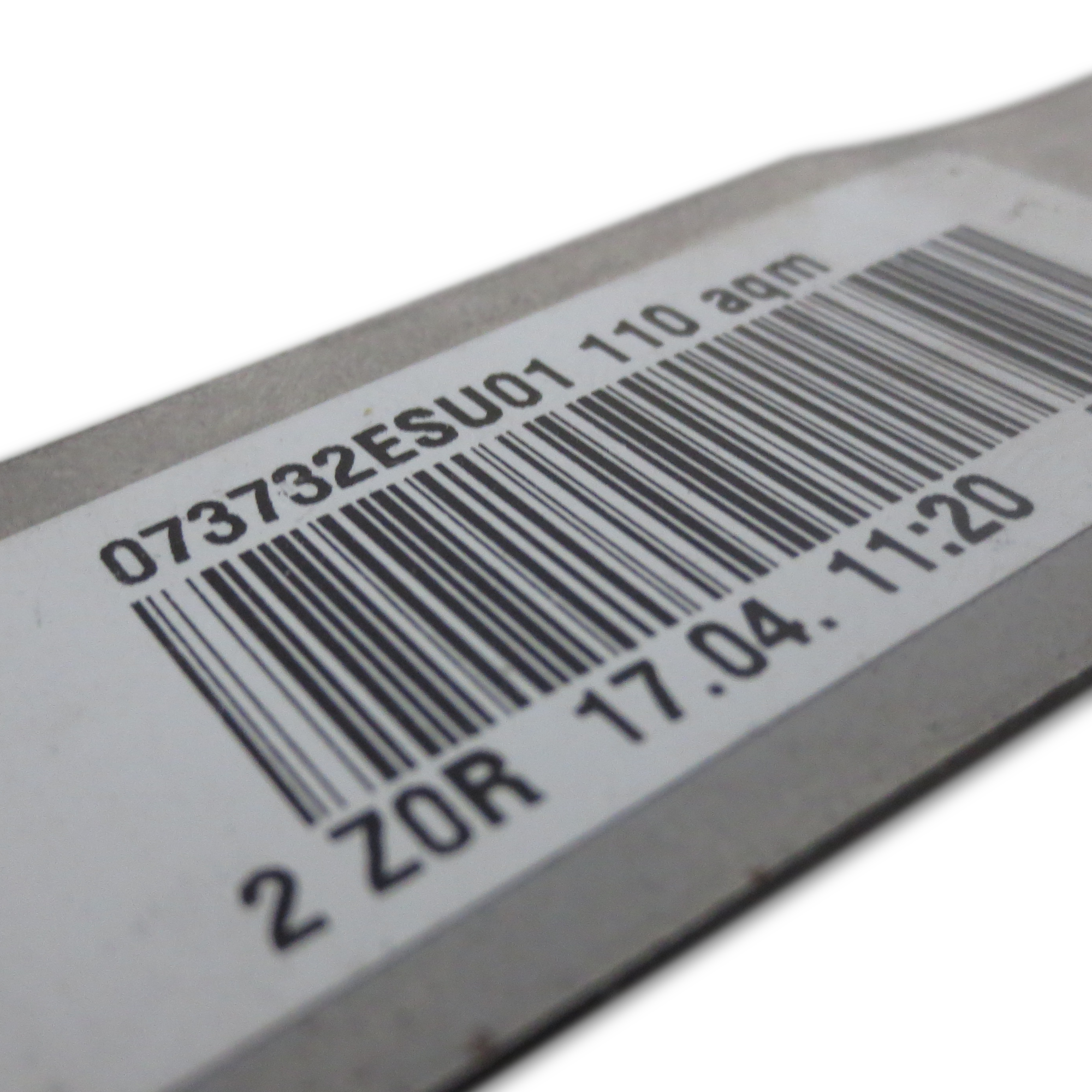

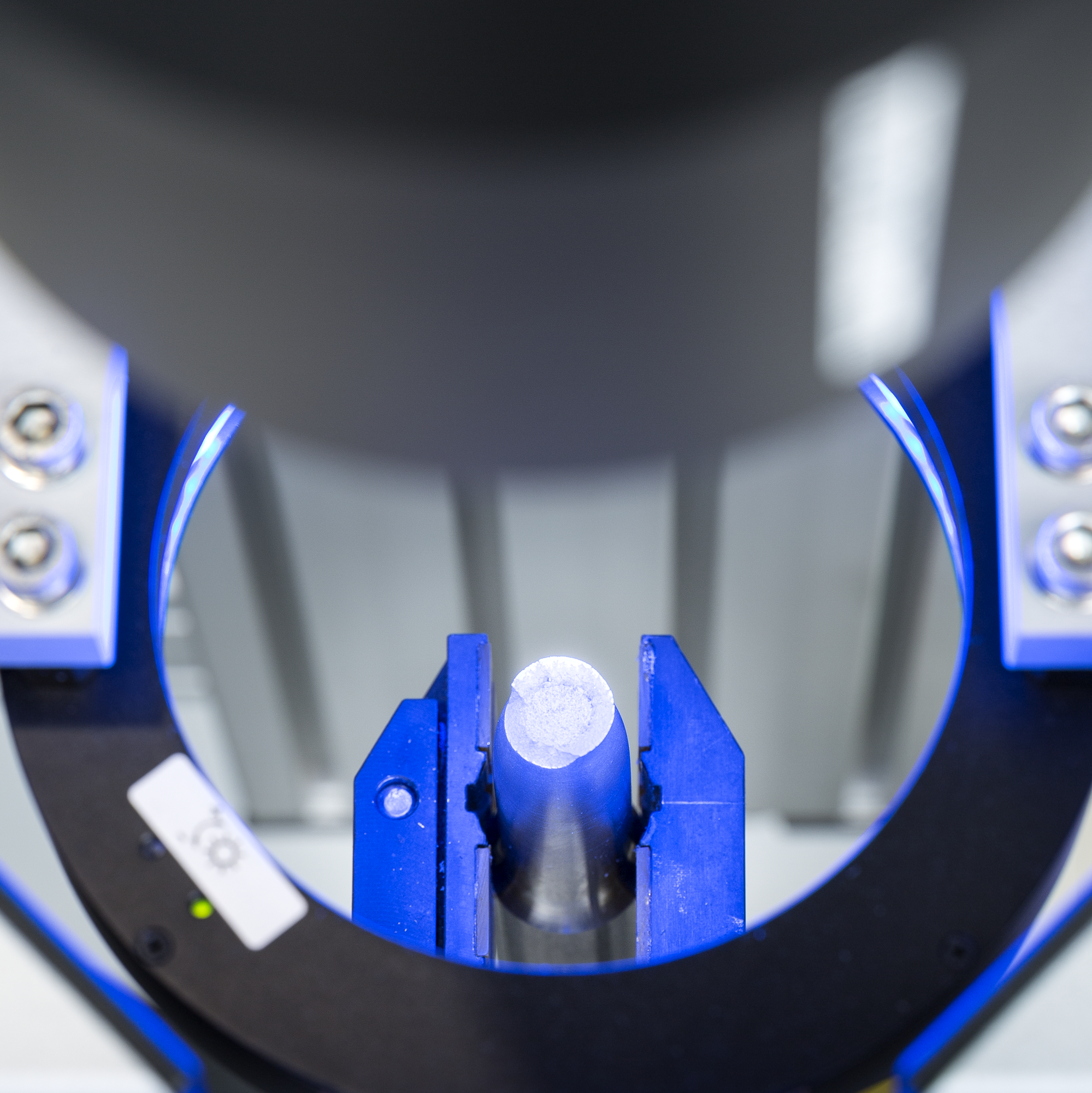

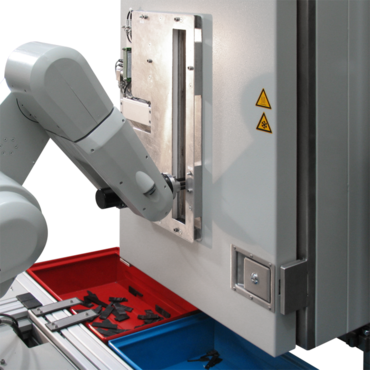

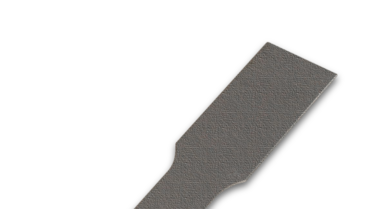

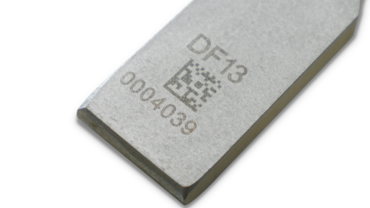

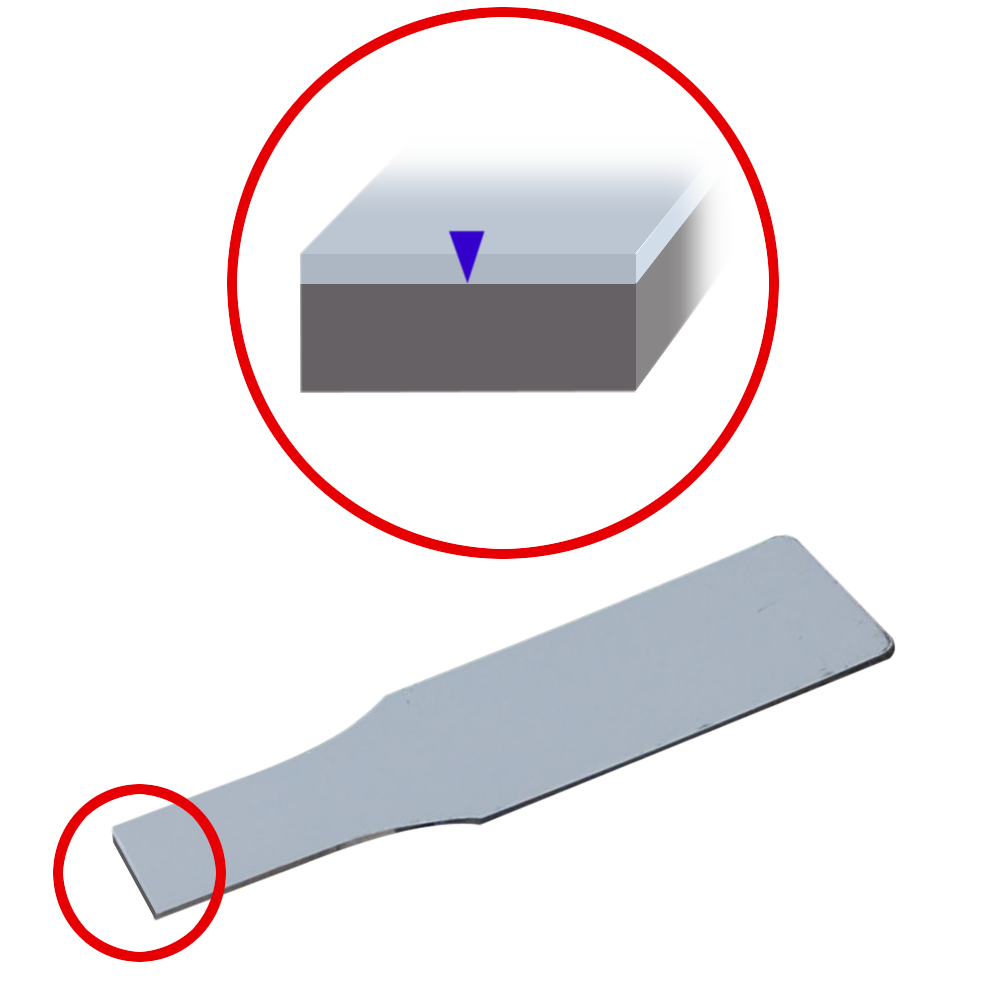

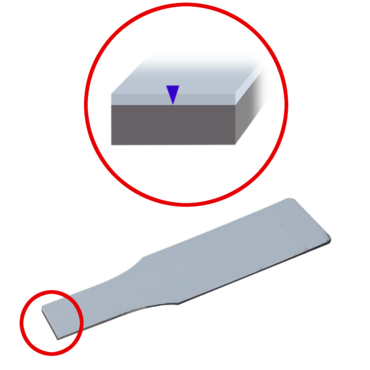

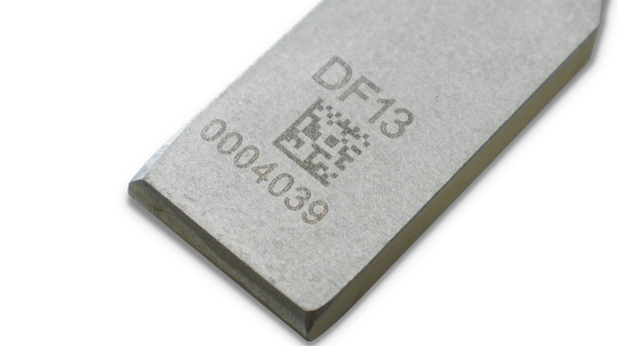

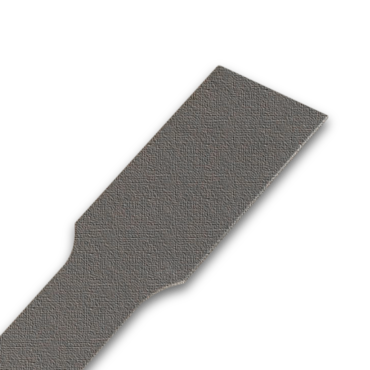

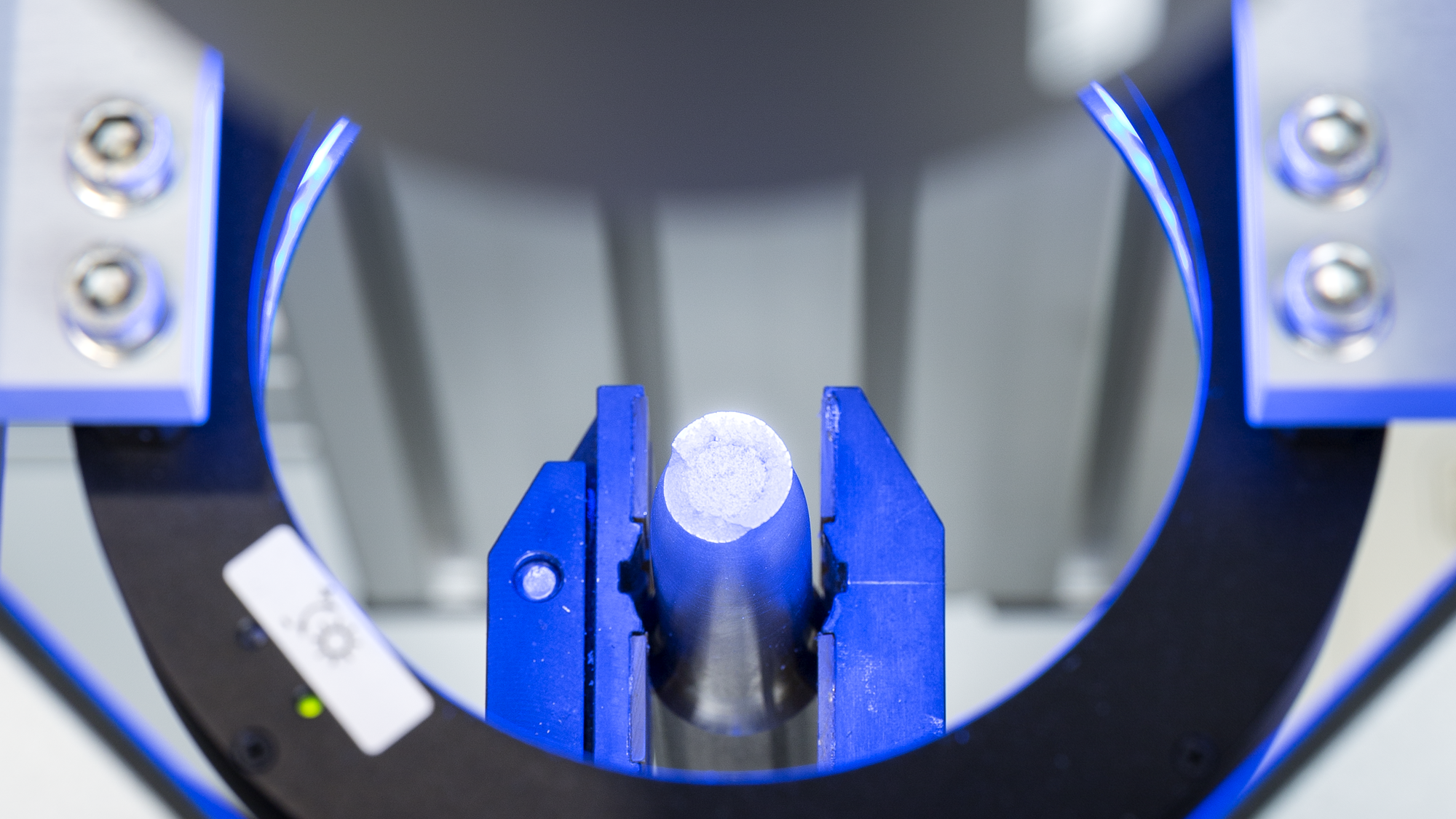

Durch den Einsatz optionaler Geräte wie Querschnittsmessung, ID-Scanner, Rauheitsmessgeräte oder Härteprüfer, Temperierkammer oder Spektralanalyse kann der Probendurchlauf optimal an die Kundenanforderung angepasst werden. Auch die Ermittlung des r-Werts oder der Brucheinschnürung (im Metall-Zugversuch) werden im automatischen Ablauf genau und vergleichbar durchgeführt.

Zur Erhöhung des Probendurchsatzes können mehrere Material-Prüfmaschinen in die Anlage eingebunden werden.

Für manuelle Prüfungen kann der Roboterarm in Parkposition gefahren werden. Dadurch ist der Zugang zur Material-Prüfmaschine für den Bediener frei.

Vorteile

  • Durch den Wegfall von Bedienereinflüssen (Handtemperatur, -feuchtigkeit, außermittiges oder schräges Einlegen, usw.) entsteht eine hohe Reproduzierbarkeit der Prüfergebnisse.
  • Qualifiziertes Laborpersonal wird von Routineaufgaben entlastet und steht für komplexere Tätigkeiten zur Verfügung.
  • Die Maschine kann in Leerlaufzeiten (Mittagspause, Nachtschicht) genutzt werden, was die Auslastung erhöht und "schnellere" Ergebnisse ermöglicht.
  • Das Prüfsystem reduziert die Prüfkosten pro Probe und amortisiert sich typischerweise innerhalb ein bis zwei Jahren.
  • Das System ermöglicht eine gesicherte Dokumentation und statistische Langzeitüberwachung.

Automatisierungssoftware autoEdition3

Das Herzstück des Roboter-Prüfsystems ist die Automatisierungssoftware autoEdition3. Die Software steuert, regelt und kontrolliert alle automatischen Abläufe, Komponenten und Geräte

Im Zusammenspiel mit der Prüfsoftware testXpert liefert die Automatisierungssoftware autoEdition3 nachvollziehbare und manipulationssichere Ergebnisse. Durch die konsequente Fortsetzung des Look-And-Feel der Oberfläche von testXpert erlebt der Anwender bereits beim Start von autoEdition3 die Vorteile einer intuitiven Bedienung.

zu autoEdition

Haben Sie Fragen zu unseren automatisierten Prüfsystemen?



Unsere Produktexperten beraten Sie gerne!



Jetzt Kontakt aufnehmen

Weitere automatisierte Prüfsysteme

Das könnte Sie auch interessieren

Warum Materialprüfung automatisieren
Erfahren Sie mehr über die Gründe, warum sich eine Investition in ein Roboter-Prüfsystem lohnt und warum es sich in kurzer Zeit amortisiert.
zu Warum Materialprüfung automatisieren
Roboter-Nachrüstung
In den letzten Jahren hat die Nachrüstung bestehender Prüfsysteme mit automatisierten Probenzuführungen stetig zugenommen. Steigende Personalkosten, Wegfall von qualifiziertem Laborpersonal aber vor allem auch neue, kostengünstigere Roboter-Lösungen sind nur einige Gründe.
zu Roboter-Nachrüstung
Automatisierungstrends in der Materialprüfung
Informationen zu den Trends in der Automatisierung der Materialprüfung.
zu Automatisierungstrends in der Materialprüfung

Downloads

Name Typ Größe Download
  • Produktinformation: Roboter-Prüfsystem roboTest R für Metalle PDF 96 KB
  • Produktinformation: Roboter-Prüfsystem roboTest R für Kunststoffe PDF 86 KB
