Prüfung von Drähten und Kabeln

Die Prüfung von Drähten und Kabeln kann mithilfe von unterschiedlichen Versuchen - beispielsweise Zugversuchen, Ermüdungsversuchen oder Härteprüfungen - erfolgen. Die dabei ermittelten Kennwerte dienen zur Beurteilung der Belastbarkeit des Materials.

Draht ist eine sehr weit verbreitete Erzeugnisform von Metallen; alle Metalle können zu Draht geformt werden. Drähte finden in allen produzierenden Industriebranchen ihre Verwendung: im Bauwesen, in der Elektrotechnik und Energietechnik, im Flugzeugbau und Automobilbau, in der Medizintechnik. Zu Kabeln geflochten erschließt sich Draht tragende Anwendung bei Drahtseilbahnen, Liften, Kranen sowie Brückenbau, Verankerungen und Befestigungen und vieles mehr. Wegen der unterschiedlichsten Anwendungen sind auch die mechanisch-technologischen Anforderungen sehr verschieden und die Prüfung von Kennwerten häufig im hohen Maße sicherheitsrelevant.

Zugversuche Härteprüfungen Ermüdungsversuche Metall-Broschüre

Zugversuche an Draht

Bei Zugversuchen an Draht werden Materialkennwerte wie beispielsweise Zugfestigkeit oder Streckgrenze ermittelt. Dabei sind Zugversuche an Drähten eine Herausforderung an die Probenhalter. Drähte können sehr dünn und gleichzeitig von sehr hoher Festigkeit sein. Sie können zur Prüfung nicht bearbeitet werden und müssen daher als Abschnitte gespannt werden. Allein das Klemmen zwischen Spannbacken kann Ursache für Versagen an nicht gewollter Stelle sein. ZwickRoell hält hier Probenhalter mit verschiedenen Klemmtechniken für die sichere Prüfung bereit. Für die Dehnungsmessung kann bei dünnen Drähten der optische Längenänderungsaufnehmer videoXtens eingesetzt werden, bei dickeren Drähten optische oder berührende Langwegaufnehmer.

Spannlitzen sind mehrere ineinander gewundene Drähte. Beim Zugversuch von Spannlitzen ist die Klemmung der Probe eine besondere Herausforderung, da durch die Verwindung die Spannlitze eine hohe Zugfestigkeit aufweist. ZwickRoell hat Spannbacken entwickelt, die ein zuverlässiges und homogenes Spannen der Probe ermöglichen, ohne dass diese während der Zugprüfung verrutscht.

Bei Zugversuchen an Kabeln kommt für die Probenaufnahme neben einem Gabelkopf zum Anschluss der kundeneigenen Kabeleinhängung, ein Hydraulik-Probenhalter in einem separaten zweiten Prüfraum zum Einsatz. Somit können normale Rundproben geprüft werden – eine zusätzliche Zugprüfmaschine für Rundmaterialien wird nicht mehr benötigt.

Die Prüfsoftware testXpert unterstützt den Anwender bei der Einrichtung und Durchführung der Prüfungen sowie bei der Auswertung der Prüfergebnisse.

Zugversuch Metall
ISO 6892-1
zu Zugversuch Metall
Zugproben Metall
DIN 50125
Ergänzung der allgemeinen Anforderungen der ISO 6892-1
zu Zugproben Metall
Prüfung von Spannlitzen
ISO 15630-3, ASTM A416, ASTM A1061
zu Prüfung von Spannlitzen

Zu viele Proben?



Automatisieren Sie jetzt!



Zu automatisierten Prüfsystemen            Jetzt Kontakt aufnehmen

Zugversuch an Hochseekabeln

Für die Prüfung von Hochseekabeln hat ZwickRoell eine Material-Prüfmaschine in horizontaler Ausführung entwickelt. Ziel der Prüfung ist nicht, die Kabel bis zum Bruch zu belasten, sondern wie sich die Leitfähigkeit der Lichtwellenleiter im Kabelinnern bei unterschiedlichen axialen Belastungen ändert.

Das 41 m lange Maschinenbett ist auf Pendelstützen mit verschiebbarem Gegenlager platziert, somit sind Prüfungen an bis zu 40 m langen Überseekabeln möglich. Bei Bedarf kann die Kabel-Prüfmaschine mit einer Umlenkung so erweitert werden, dass Kabel bis zu einer Länge von 80 Metern geprüft werden können. Über einen fahrbaren Wagen auf dem Prüfstand ist es zusätzlich möglich, Umlenkprüfungen durchzuführen und damit Abknickungen des Kabels an unterschiedlichen Stellen zu simulieren

Prüfmaschinen für Zugversuche an Draht, Spannlitze und Kabel

Härteprüfungen an Drähten

Härteprüfungen an Drähten werden nicht nur auf der Oberfläche, sondern auch im Drahtkern vorgenommen. Für die Härteprüfungen im Kern werden Schliffe des Drahtquerschnittes hergestellt und die Härtewerte überwiegend nach Vickers (DIN EN ISO 6507-1) bestimmt.

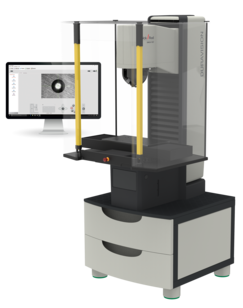

Drähte werden gewalzt, Drähte kleineren Durchmessers werden gezogen. Dabei unterliegt der Werkstoff einer Kaltverfestigung und auch Veränderungen in der Korngeometrie. Bei kaltgezogenen Drähten bilden sich gestreckte Gefügebestandteile aus, die mit Hilfe des Knoopverfahrens (DIN EN ISO 4545-1) effizient geprüft werden können. Die hier meistens eingesetzten Härteprüfverfahren werden mit den ZwickRoell Härteprüfgeräten zur Kleinkraftvickershärteprüfung und Mikrovickershärteprüfung realisiert.

Vickers Härteprüfung Metall
ISO 6507, ASTM E92, ASTM E384
zu Vickers Härteprüfung Metall
Brinell Härteprüfung Metall
ISO 6506, ASTM E10
zu Brinell Härteprüfung Metall
Rockwell Härteprüfung Metall
ISO 6508, ASTM E18
zu Rockwell Härteprüfung Metall

Härteprüfer für Draht, Spannlitzen und Kabel

Ermüdungsversuche an Drähten und Kabeln

Dauerschwingversuch / Wöhlerversuch
DIN 50100
zu Dauerschwingversuch / Wöhlerversuch
Low Cycle Fatigue Versuche (LCF)
ISO 12106, ASTM E606
zu Low Cycle Fatigue Versuche (LCF)

Prüfmaschinen für Ermüdungsversuche an Draht und Kabel
