Prüfmaschine für große Prüfkräfte bis 2500 kN

Branchen

Metall
Composites
Textilien

Prüfkraft

330 - 2.500 kN

Versuchsart

Zug
Druck
Biege
Scherzug

Einsatzgebiet

ISO 6892
ISO 15630
ISO 898

Beschreibung Videos Vorteile & Merkmale Technische Daten Prüfverfahren Kundenprojekte

Prüfmaschine mit großen Prüfkräften bis 2.500 kN

Elektromechanische Materialprüfmaschinen der E-Baureihe werden zur Durchführung von Zugversuchen, Biegeversuchen oder Druckversuchen mit großen Prüfkräften eingesetzt. Ein robuster Lastrahmen sorgt für gute Führungseigenschaften und eine hohe Maschinen-Steifigkeit. Die Zugprüfmaschinen von ZwickRoell sind mit einem Kugelumlaufspindelantrieb ausgestattet und stehen in den Baugrößen 330 kN, 400 kN, 600 kN, 1000 kN, 1200 kN, 1600 kN, 2000 kN und 2500 kN zur Verfügung (33 - 250 t).

Die Prüfergebnisse werden von der Prüfsoftware testXpert in einem Kraft-Weg-Diagramm oder in einem Spannungs-Dehnungs-Diagramm dargestellt. Materialkennwerte wie Zugfestigkeit oder Streckgrenzen werden daraus ermittelt.

Extensometer für große Proben wurde für Prüfmaschinen mit großen Prüfkräften entwickelt

Große Proben messen? Optisch & markierungslos. Zuverlässig & genau.

Die videoXtens Array Extensometer wurden für Zugversuche an großen Proben entwickelt. Hochauflösende Kameras erfassen die gesamte Einspannlänge.

Ihre Vorteile:

Zuverlässige Prüfergebnisse bei 100% der durchgeführten Prüfungen
Markierungsloses Messen
Breites Anwendungsspektrum bei Metallen
Dehnungsregelung gemäß ISO 6892-1 Verfahren A1

Zum videoXtens Array

Videos zu Prüfmaschinen mit großen Kräften

Mit Abspielen des Videos stimmen Sie der Nutzung von Cookies sowie der Übermittlung von Daten an YouTube in die USA zu.

Zugversuch nach ISO 6892-1

Metallzugversuch an Grobblech mit einer Prüfmaschine Z600E (600 kN)

Mit Abspielen des Videos stimmen Sie der Nutzung von Cookies sowie der Übermittlung von Daten an YouTube in die USA zu.

Zugversuche an Betonstahl

Zugversuche an Betonstahl mit einer Großlastprüfmaschine Z1600E (1600 kN)

Mit Abspielen des Videos stimmen Sie der Nutzung von Cookies sowie der Übermittlung von Daten an YouTube in die USA zu.

Zugversuch an Betonstahl und Spannlitzen

Betonstahl und Spannlitzen werden im Zugversuche nach ISO 6892-1 mit der Großlastprüfmaschine Z600E bis 600 kN geprüft.

Die wesentlichen Vorteile und Merkmale

Beschreibung

Die Material-Prüfmaschinen zeichnen sich durch einen großen Messbereich aus. Dadurch können auch kleine Prüfkräfte präzise ermittelt werden ohne die Material-Prüfmaschine umzurüsten.
Die wartungsarmen, spielfrei vorgespannten Kugelumlaufspindeln gewährleisten einen präzisen Langzeitbetrieb in Zug- und Druckrichtung.
Der Lastrahmen ist sehr robust und steif.
Bei Standardprüfungen mit der Prüfsoftware testXpert reduziert sich der Bedienaufwand auf eine "Einknopfbedienung".
Durch den modularen Aufbau des Gesamtsystems kann das gesamte ZwickRoell-Zubehörprogramm genutzt werden (z.B. Anbau verschiedenster Extensometer, Probenhalter und sonstiger Prüfwerkzeuge).
Wenn neue Anforderungen an die Prüfung auftreten, können mittels Schieber- oder Schraubsystem weitere Prüfwerkzeuge sehr einfach eingebaut werden (z.B. Einbau eines Kalibrierschiebers).
Die Material-Prüfmaschine kann an kundenspezifische Anforderungen angepasst werden (z.B. Prüfraumabmessungen, Prüfeinrichtungen, Probenhalter, Prüfgeschwindigkeitsbereiche, Prüfsoftware).

Bedienkomfort

Ergonomische Bedienhöhe bei eingebautem Probenhalter zum Einlegen der Probe.
Das intelligente Prüfplatzkonzept von testXpert III reduziert Rüstzeiten und erhöht die Produktivität.

Modernes Lastrahmendesign

Der robuste Lastrahmen mit vier hartverchromten Führungssäulen und massiver Sockel- und Fahrtraverse sorgt für sehr gute Führungseigenschaften und eine hohe Maschinen-Steifigkeit.
Der Antrieb erfolgt über wartungsfreie, digital angesteuerte AC-Antriebstechnik. In Kombination mit dem innovativen Motorfeedback-System werden auch bei kleinsten Geschwindigkeiten beste Gleichlauf-Eigenschaften erreicht.
Die spielfrei vorgespannten Präzisionskugelgewindetriebe mit digital geregeltem AC-Servo-Antrieb ermöglichen einen nahezu wartungsfreien Betrieb.
Durch den großen Prüfraum bei gleichzeitiger niedriger Bauhöhe können Proben und Bauteile mit unter‐ schiedlichster Probenlänge geprüft werden.
Die Prüfmaschine wird ohne Fundament auf den Boden gestellt.

Höchste Sicherheitsansprüche

Bei allen Material-Prüfmaschinen sind die gesetzlich vorgeschriebenen Sicherheitsanforderungen der EG Maschinenrichtlinie umgesetzt und Sie erhalten eine EG-Konformitätserklärung.
Es werden ausschließlich modernste Sicherheitstechniken und bewährte Industriebauteile verwendet.
Ein höchstes Maß an Sicherheit für Benutzer, Prüfergebnisse, Probenmaterial und Prüfsystem ist garantiert.

Prüfsoftware testXpert III

testXpert III ist das Resultat aus der engen Zusammenarbeit mit Anwendern aus der Materialprüfung und der Erfahrung von über 35.000 erfolgreichen testXpert Installationen. Bereits beim Start von testXpert III führt Sie ein klarer, an den Arbeitsprozessen im Labor ausgerichteter Workflow durch die Prüfung. Lernen Sie die Welt von testXpert III kennen und erleben Sie die Leichtigkeit einer intuitiven und strukturierten Bedienung.

zur Prüfsoftware testXpert

Technischer Überblick

Typ	Standard	H1-500	H1+500	B1+400	2 Prüfräume
Artikel-Nr.	1012978	1013494	1013493	1013499	1013511
Lastrahmen
Prüfkraft F_N in Zug-/Druckrichtung	330	330	330	330	330	kN
Anzahl der Führungssäulen	4	4	4	4	4
Anzahl der Antriebsspindeln	2	2	2	2	2
Steifigkeit des Lastrahmens bei H2 = 1000 mm	511	511	511	469	511	kN/ mm
Höhe-H1	3036	2536	3536	3036	3010	mm
Breite-B1	1120	1120	1120	1520	1120	mm
Tiefe-T1	775	775	775	775	775	mm
Prüfraumbreite-B2	660	660	660	1060	660/620	mm
Prüfraumhöhe-H2	2130	1630	2630	2065	2130	mm
Prüfhub-H3 (mit Hydraulik-Probenhalter)	1400	900	1900	1400	1400	mm
Gewicht ohne Einbauten	1850	1700	1950	2600	2100	kg
mit Hydraulik-Probenhalter	2250	2100	2350	3000	2500	kg
Spezifische Bodenbelastung (mit Hydraulik-Probenhalter)	2,7	2,5	2,8	3,6	3,0	kg/ cm²
Geräuschpegel bei maximaler Prüfgeschwindigkeit	<70	<70	<70	<70	<70	dBA
Antrieb
Wegauflösung des Antriebs	0,000197	0,000197	0,000197	0,000197	0,000197	μm
Traversengeschwindigkeit v_min ... v_max	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	mm/ min
Traversen-Rücklaufgeschwindigkeit, max. (bei reduzierter Kraft)	520	520	520	520	520	mm/ min

Typ	Standard	H1-500	H1+500	B1+400	2 Prüfräume
Artikel-Nr.	1007988	1013457	1013456	1013466	1005183
Lastrahmen
Prüfkraft F_N in Zug-/Druckrichtung	400	400	400	400	400	kN
Anzahl der Führungssäulen	4	4	4	4	4
Anzahl der Antriebsspindeln	2	2	2	2	2
Steifigkeit des Lastrahmens bei H2 = 1000 mm	511	511	511	469	511	kN/ mm
Höhe-H1	3036	2536	3539	3039	3010	mm
Breite-B1	1120	1120	1120	1520	1120	mm
Tiefe-T1	775	775	775	775	775	mm
Prüfraumbreite-B2	660	660	660	1060	660/620	mm
Prüfraumhöhe-H2	2130	1630	2630	2065	2130	mm
Prüfhub-H3 (mit Hydraulik-Probenhalter)	1400	900	1900	1400	1400	mm
Gewicht ohne Einbauten	1850	1700	2050	2700	2100	kg
mit Hydraulik-Probenhalter	2250	2100	2450	3150	2500	kg
Spezifische Bodenbelastung (mit Hydraulik-Probenhalter)	2,7	2,5	2,8	3,6	3,0	kg/ cm²
Geräuschpegel bei maximaler Prüfgeschwindigkeit	<70	<70	<70	<70	<70	dBA
Antrieb
Traversengeschwindigkeit	0,00005 ... 400	0,00005 ... 400	0,0001 ... 400	0,00005 ... 400	0,00005 ... 400	mm/ min
Erhöhte Traversenrücklaufgeschwindigkeit (bei reduzierter Kraft)	520	520	520	520	520	mm/ min
Wegauflösung des Antriebs	0,000197	0,000197	0,000197	0,000197	0,000197	μm

Typ	Standard	H1-500	H1+500	H1 +1000	B1+400	2 Prüfräume
Artikel-Nr.	1004693	1011837	1011835	1011838	1011792	1011892
Lastrahmen
Prüfkraft F_N in Zug-/Druckrichtung	600	600	600	600	600	600	kN
Anzahl der Führungssäulen	4	4	4	4	4	4
Anzahl der Antriebsspindeln	2	2	2	2	2	2
Steifigkeit des Lastrahmens bei H2 = 1000 mm	925	925	925	853	781	853	kN/ mm
Höhe-H1	3050	2550	3550	4050	3050	3075	mm
Breite-B1	1220	1220	1220	1220	1620	1220	mm
Tiefe-T1	880	880	880	980	900	880	mm
Prüfraumbreite-B2	710	710	710	710	1110	710	mm
Prüfraumhöhe-H2	2000	1500	2500	3000	2000	2000	mm
Prüfhub-H3 (mit Hydraulik-Probenhalter)	1130	630	1630	2130	1130	1130	mm
Gewicht ohne Einbauten	2930	2700	3100	3260	4100	3350	kg
mit Hydraulik-Probenhalter	3600	3350	3760	3920	4740	4000	kg
Spezifische Bodenbelastung (mit Hydraulik-Probenhalter)	4,3	4,0	4,5	4,7	5,7	4,8	kg/ cm²
Geräuschpegel bei maximaler Prüfgeschwindigkeit	<70	<70	<70	<70	<70	<70	dBA
Antrieb
Wegauflösung des Antriebs	0,000193	0,000193	0,000193	0,000193	0,000193	0,000193	μm
Traversengeschwindigkeit v_min ... v_max	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	mm/ min
Erhöhte Traversenrücklaufgeschwindigkeit (bei reduzierter Kraft)	520	520	520	520	520	520	mm/ min

Typ	Standard	H1-500	H1+500	B1+400
Artikel-Nr.	1085472	1085474	1085476	1085479
Lastrahmen
Prüfkraft F_N in Zug-/Druckrichtung	1000	1000	1000	1000	kN
Anzahl der Führungssäulen	4	4	4	4
Anzahl der Antriebsspindeln	2	2	2	2
Steifigkeit des Lastrahmens bei H2 = 1000 mm	1330	1330	1330	950	kN/ mm
Höhe-H1	3350	2850	3850	3350	mm
Breite-B1	1390	1390	1390	1790	mm
Tiefe-T1	943	903	903	903	mm
Prüfraumbreite-B2	800	800	800	1200	mm
Prüfraumhöhe-H2	2154	1654	2654	2154	mm
Prüfhub-H3 (mit Hydraulik-Probenhalter)	900	400	1400	900	mm
Gewicht ohne Einbauten	4465	4070	4670	5270	kg
mit Hydraulik-Probenhalter	5870	5570	6170	6770	kg
Spezifische Bodenbelastung (mit Hydraulik-Probenhalter)	173	164	182	200	kN/m²
Geräuschpegel bei maximaler Prüfgeschwindigkeit	<68	<68	<68	<68	dBA
Antrieb
Traversengeschwindigkeit	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	mm/ min
Erhöhte Traversenrücklaufgeschwindigkeit (bei reduzierter Kraft)	550	520	520	520	mm/ min
Wegauflösung des Antriebs	0,000188	0,000188	0,000188	0,000188	μm

Typ	Standard	H1-500	H1+500	H1+1000	B1+400
Artikel-Nr.	1015376	1021338	1021335	1021339	1021340
Lastrahmen
Prüfkraft F_N in Zug-/Druckrichtung	1200	1200	1200	1200	1200	kN
Anzahl der Führungssäulen	4	4	4	4	4
Anzahl der Antriebsspindeln	2	2	2	2	2
Steifigkeit des Lastrahmens bei H2 = 1000 mm	1972	1972	1972	1972	1034	kN/ mm
Höhe-H1	3635	3135	4135	4635	3635	mm
Breite-B1	1470	1470	1470	1470	1870	mm
Tiefe-T1	1063	1063	1063	1063	1063	mm
Prüfraumbreite-B2	830	830	830	830	1230	mm
Prüfraumhöhe-H2	2340	1840	2840	3340	2340	mm
Prüfhub-H3 (mit Hydraulik-Probenhalter)	1080	580	1580	2080	1080	mm
Gewicht ohne Einbauten	6700	6200	7000	7200	7600	kg
mit Hydraulik-Probenhalter	8200	7600	8400	8600	9000	kg
Spezifische Bodenbelastung (mit Hydraulik-Probenhalter)	2,5	2,3	2,5	2,4	2,7	kg/ cm²
Geräuschpegel bei maximaler Prüfgeschwindigkeit	<68	<68	<68	<68	<68	dBA
Antrieb
Traversengeschwindigkeit	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	0,00005 ... 400	mm/ min
Erhöhte Traversenrücklaufgeschwindigkeit (bei reduzierter Kraft)	550	550	550	550	550	mm/ min
Wegauflösung des Antriebs	0,000254	0,000254	0,000254	0,000254	0,000254	μm

Typ	Z1600E
Artikel-Nr.	1022551
Lastrahmen
Prüfkraft F_max	1600	kN
Anzahl der Führungssäulen	4
Anzahl der Antriebsspindeln	2
Steifigkeit des Lastrahmens bei H2 = 1000 mm	2200	kN/mm
Höhe-H1	3969	mm
Breite-B1	1620	mm
Tiefe-T1	1050	mm
Prüfraumbreite-B2	980	mm
Prüfraumhöhe-H2	2590	mm
Prüfhub-H3 (mit Hydraulik-Probenhalter)	1048	mm
Gewicht ohne Einbauten	7615	kg
mit Hydraulik-Probenhalter	9835	kg
Spezifische Bodenbelastung (mit Hydraulik-Probenhalter)	3,	kg/cm²
Geräuschpegel bei maximaler Prüfgeschwindigkeit	<70	dBA
Antrieb
Traversengeschwindigkeit	0,00005 ... 350	mm/min
Erhöhte Traversenrücklaufgeschwindigkeit (bei reduzierter Kraft)	440	mm/min
Wegauflösung des Antriebs	0,000167	μm

Beschreibung	Wert
Typ	Z2000E
Artikel-Nr.	1019978
Lastrahmen
Prüfkraft F_max	2000	kN
Anzahl der Führungssäulen	4
Anzahl der Antriebsspindeln	2
Steifigkeit des Lastrahmens bei H2 = 1000 mm	1643	kN/mm
Höhe-H1	4310	mm
Breite-B1	2000	mm
Tiefe-T1	1160	mm
Prüfraumbreite-B2	1120	mm
Prüfraumhöhe-H2	2736	mm
Prüfhub-H3 (mit Hydraulik-Probenhalter)	1200	mm
Gewicht ohne Einbauten	11819	kg
mit Hydraulik-Probenhalter	14429	kg
Spezifische Bodenbelastung (mit Hydraulik-Probenhalter)	212	kN/m²
Geräuschpegel bei maximaler Prüfgeschwindigkeit	<70	dBA
Antrieb
Traversengeschwindigkeit	0,0001 ... 325	mm/min
Erhöhte Traversenrücklaufgeschwindigkeit (bei reduzierter Kraft)	400	mm/min
Wegauflösung des Antriebs	0,000124	μm

Beschreibung	Wert
Typ	Z2500E
Artikel-Nr.	1017639
Lastrahmen
Prüfkraft F_max	2500	kN
Anzahl der Führungssäulen	4
Anzahl der Antriebsspindeln	2
Steifigkeit des Lastrahmens bei H2 = 1000 mm	1643	kN/mm
Höhe-H1	4310	mm
Breite-B1	2000	mm
Tiefe-T1	1160	mm
Prüfraumbreite-B2	1120	mm
Prüfraumhöhe-H2	2736	mm
Prüfhub-H3 (mit Hydraulik-Probenhalter)	1150	mm
Gewicht ohne Einbauten	12486	kg
mit Hydraulik-Probenhalter	16052	kg
Spezifische Bodenbelastung (mit Hydraulik-Probenhalter)	236	kg/m²
Geräuschpegel bei maximaler Prüfgeschwindigkeit	<70	dBA
Antrieb
Traversengeschwindigkeit	0,0001 ... 275	mm/min
Erhöhte Traversenrücklaufgeschwindigkeit (bei reduzierter Kraft)	350	mm/min
Wegauflösung des Antriebs	0,000124	μm

Haben Sie Fragen zum Produkt?

Nehmen Sie Kontakt zu unseren Produktexperten auf.
Wir beraten Sie gerne!

Jetzt Kontakt aufnehmen

Passende Produkte und Zubehör

Typische Prüfverfahren

Zugprüfmaschinen mit großen Prüfkräften kommen vor allem bei Metallen zum Einsatz. Ein besonderes Einsatzgebiet ist die Prüfung von Stahl für die Bewehrung bzw. das Vorspannen von Beton. Auch für die Prüfung von Schrauben und Muttern werden häufig große Prüfkräfte benötigt.

Zugversuch Metall

ISO 6892-1

zu Zugversuch Metall

Prüfung von Betonstahl

EN ISO 15630-1, ASTM E488, BS 4449

zu Prüfung von Betonstahl

Prüfung von geschweißten Matten und Gitterträger

ISO 15630-2

zu Prüfung von geschweißten Matten und Gitterträger

Prüfung von Spannlitzen

ISO 15630-3, ASTM A416, ASTM A1061

zu Prüfung von Spannlitzen

ISO 898-1, ASTM F606-1, ISO 3506-1: Schraubenprüfung

Prüfung von Schrauben

DIN EN ISO 898-1, ASTM F606-1, DIN EN ISO 3506-1

zu Prüfung von Schrauben

Prüfung von Muttern

DIN EN ISO 898-2, ASTM F606-2, DIN EN ISO 3506-2

zu Prüfung von Muttern

Rohre

ZwickRoell bietet zahlreiche Prüfmaschinen, die sich speziell für die Prüfung von Rohren eignen.

zu Rohre

Downloads

Produktinformation: Elektromechanische Prüfmaschine 330 kN PDF 496 KB
- DE
- EN
Produktinformation: Elektromechanische Prüfmaschine 400 kN PDF 496 KB
- DE
- EN
Produktinformation: Elektromechanische Prüfmaschine 600 kN PDF 497 KB
- DE
- EN
Produktinformation: Elektromechanische Prüfmaschine 1000 kN PDF 601 KB
- DE
- EN
Produktinformation: Elektromechanische Prüfmaschine 1200 kN PDF 568 KB
- DE
- EN
Produktinformation: Elektromechanische Prüfmaschine 1600 kN PDF 559 KB
- DE
- EN
Produktinformation: Elektromechanische Prüfmaschine 2000 kN / 2500 kN PDF 585 KB
- DE
- EN
Produktinformation: Elektromechanische Prüfmaschine Z330RED PDF 629 KB
- DE
- EN
Produktinformation: Elektromechanische Prüfmaschine Z400RED PDF 393 KB
- DE
- EN
Produktinformation: Elektromechanische Prüfmaschine Z330ES bis Z1600ES mit seitlichem Arbeitsraum PDF 496 KB
- DE
- EN
Produktinformation: Elektromechanische Prüfmaschine Z2000ES / Z2500ES mit seitlichem Arbeitsraum PDF 655 KB
- DE
- EN

Zugprüfmaschine für große Prüfkräfte ab 330 kN

Prüfmaschine mit großen Prüfkräften bis 2.500 kN

Große Proben messen? Optisch & markierungslos. Zuverlässig & genau.

Videos zu Prüfmaschinen mit großen Kräften

Zugversuch nach ISO 6892-1

Zugversuche an Betonstahl

Zugversuch an Betonstahl und Spannlitzen

Die wesentlichen Vorteile und Merkmale

Beschreibung

Bedienkomfort

Modernes Lastrahmendesign

Höchste Sicherheitsansprüche

Prüfsoftware testXpert III

Technischer Überblick

Passende Produkte und Zubehör

Typische Prüfverfahren

Downloads

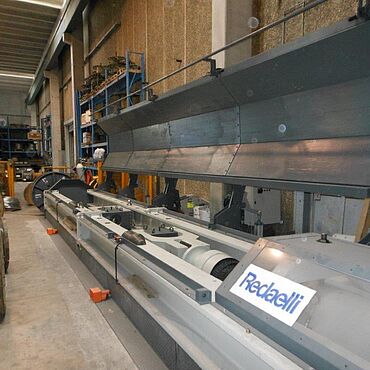

Interessante Kundenprojekte
