Roboter-Prüfsystem 'roboTest H'

Für automatisierte Schlagversuche (Charpy/Izod) Download

Branchen

Kunststoff

Versuchsart

Schlagbiege (Charpy, Izod)

Probenspektrum

gekühlte Proben

Normen

ISO 179-1
ISO180
ASTM D 256
ISO 148-1
ASTM E 23

Das Roboter-Prüfsystem für automatisierte Schlagversuche im Charpy- oder Izod-Verfahren

Das Roboter-Prüfsystem 'roboTest H' kann an Pendelschlagwerke für Kunststoffe oder Metalle angebaut werden.

Kunststoffe werden im Charpy-Verfahren nach ISO 179-1 oder Izod-Verfahren nach ISO180 / ASTM D 256 geprüft. Die automatisierten Schlagversuche werden bei Raumtemperatur oder an gekühlten Proben durchgeführt.

Metalle werden im Charpy-Verfahren nach ISO 148-1 und ASTM E 23 bei Raumtemperatur getestet.

Mit Abspielen des Videos stimmen Sie der Nutzung von Cookies sowie der Übermittlung von Daten an YouTube in die USA zu. Weitere Datenschutzhinweise

Automatisierte Pendelschlagprüfung an Kunststoffen

Roboter-Prüfsystem 'roboTest H' mit Pendelschlagwerk 50 J für Schlagprüfung an Kunststoff

Mit Abspielen des Videos stimmen Sie der Nutzung von Cookies sowie der Übermittlung von Daten an YouTube in die USA zu. Weitere Datenschutzhinweise

Automatisiertes Prüfsystem für Schlagversuche an Metallproben

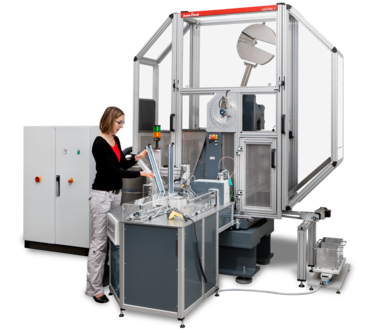

Automatisiertes Prüfsystem 'roboTest H' für Schlagversuche an Metallproben mit Pendelschlagwerk RKP450

Vorteile & Merkmale

Vorteile

Durch den Wegfall von Bedienereinflüssen (Handtemperatur, -feuchtigkeit, außermittiges oder schräges Einlegen, usw.) entsteht eine hohe Reproduzierbarkeit der Prüfergebnisse.
Qualifiziertes Laborpersonal wird von Routineaufgaben entlastet und steht für komplexere Tätigkeiten zur Verfügung.
Die Maschine kann in Leerlaufzeiten (Mittagspause, Nachtschicht) genutzt werden, was die Auslastung erhöht und "schnellere" Ergebnisse ermöglicht.
Das Prüfsystem reduziert die Prüfkosten pro Probe und amortisiert sich typischerweise innerhalb ein bis zwei Jahren.
Das System ermöglicht eine gesicherte Dokumentation und statistische Langzeitüberwachung.

Prüfung von Kuststoffen

Das Roboter-Prüfsystem kann an Pendelschlagwerke von 450 Joule oder 750 Joule angebaut werden.
Konventionelle oder instrumentierte Schlagpendel entsprechend dem Verfahren mit nominellen Energien bis 750 Joule.
Die Probenzuführung eignet sich für Proben 5…10 x 10 x 55 mm.
Bei 10 mm Probenhöhe bietet das Magazin Platz für 21 Raumtemperatur-Proben, bei 5 mm Probenhöhe für 42 Proben.
Manuelle Versuche (beispielsweise aus Kühlbad oder Ofen) können jederzeit durchgeführt werden.

Prüfung von Metallen

Das Roboter-Prüfsystem kann an Pendelschlagwerke von 25 Joule oder 50 Joule angebaut werden.
Konventionelle oder instrumentierte Schlagpendel entsprechend dem Verfahren mit nominellen Energien von 0,5 Joule bis 50 Joule.
Bei 4 mm Probenhöhe bietet das Temperiermagazin Platz für 20 Proben.
Vor Einbau des Temperiermagazins in das Roboter-Prüfsystem muss das Magazin inklusive den Proben extern auf die gewünschte Temperatur gekühlt werden.
Der Schlagversuch wird innerhalb von 5 Sekunden nach der Entnahme der Probe aus dem Temperiermagazin durchgeführt.
Manuelle Versuche können jederzeit durchgeführt werden.
Die Steuerung erfolgt über einen Industrie-Controller mit der Automatisierungssoftware autoEdition3.

Komponenten und Zubehör für die Kunststoffprüfung

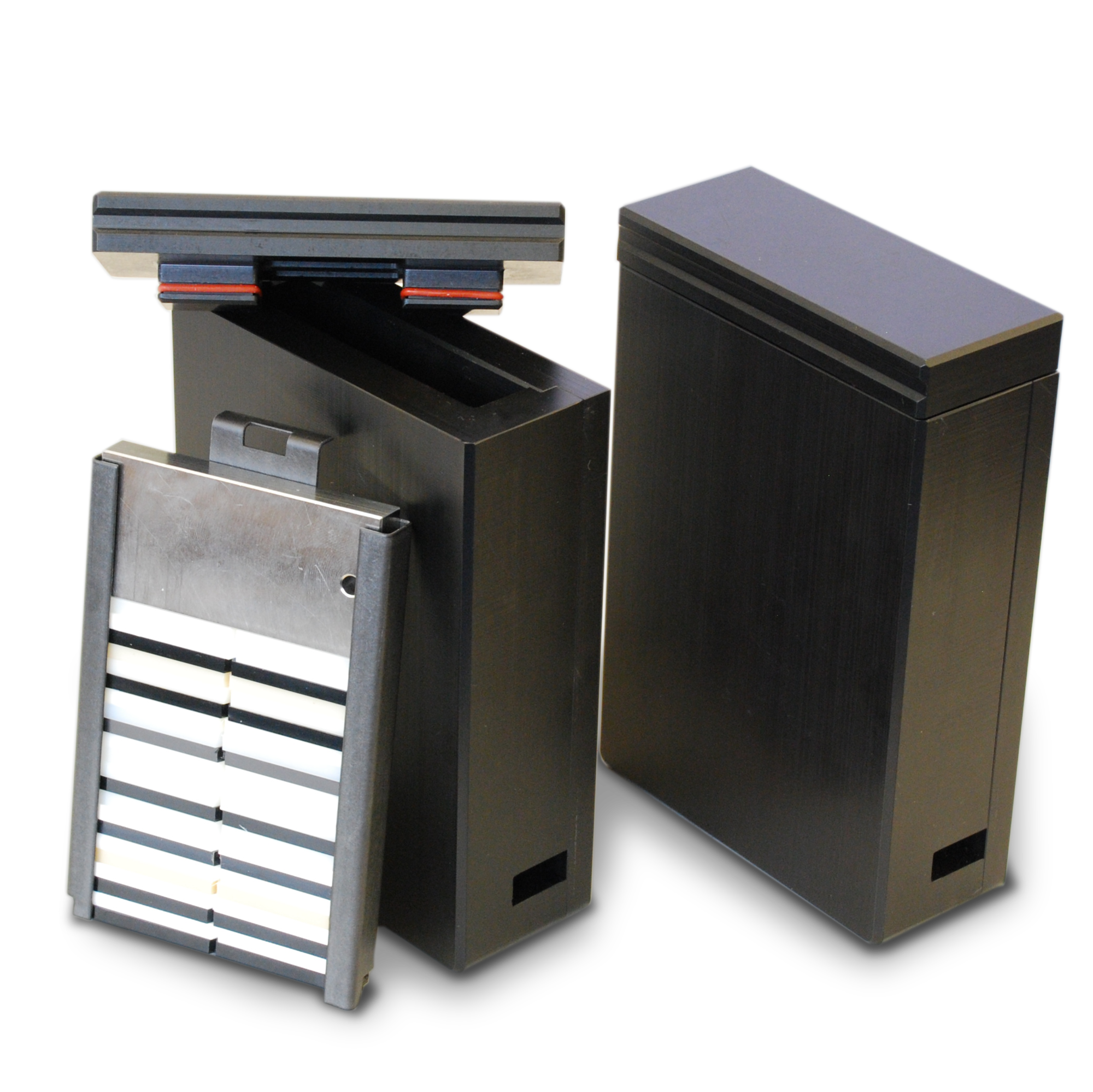

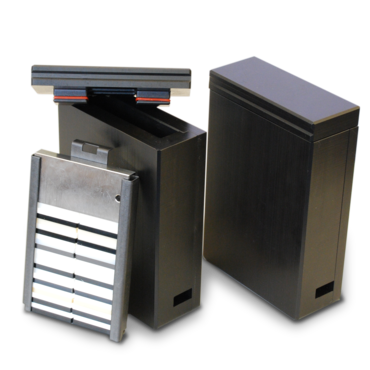

Probenmagazin

Die Proben werden außerhalb des Systems in einem Magazinschlitten in das Temperiermagazin eingeschoben. Das Temperiermagazin und die Proben werden in einer optional erhältlichen Temperierbox auf die gewünschte Temperatur gekühlt.

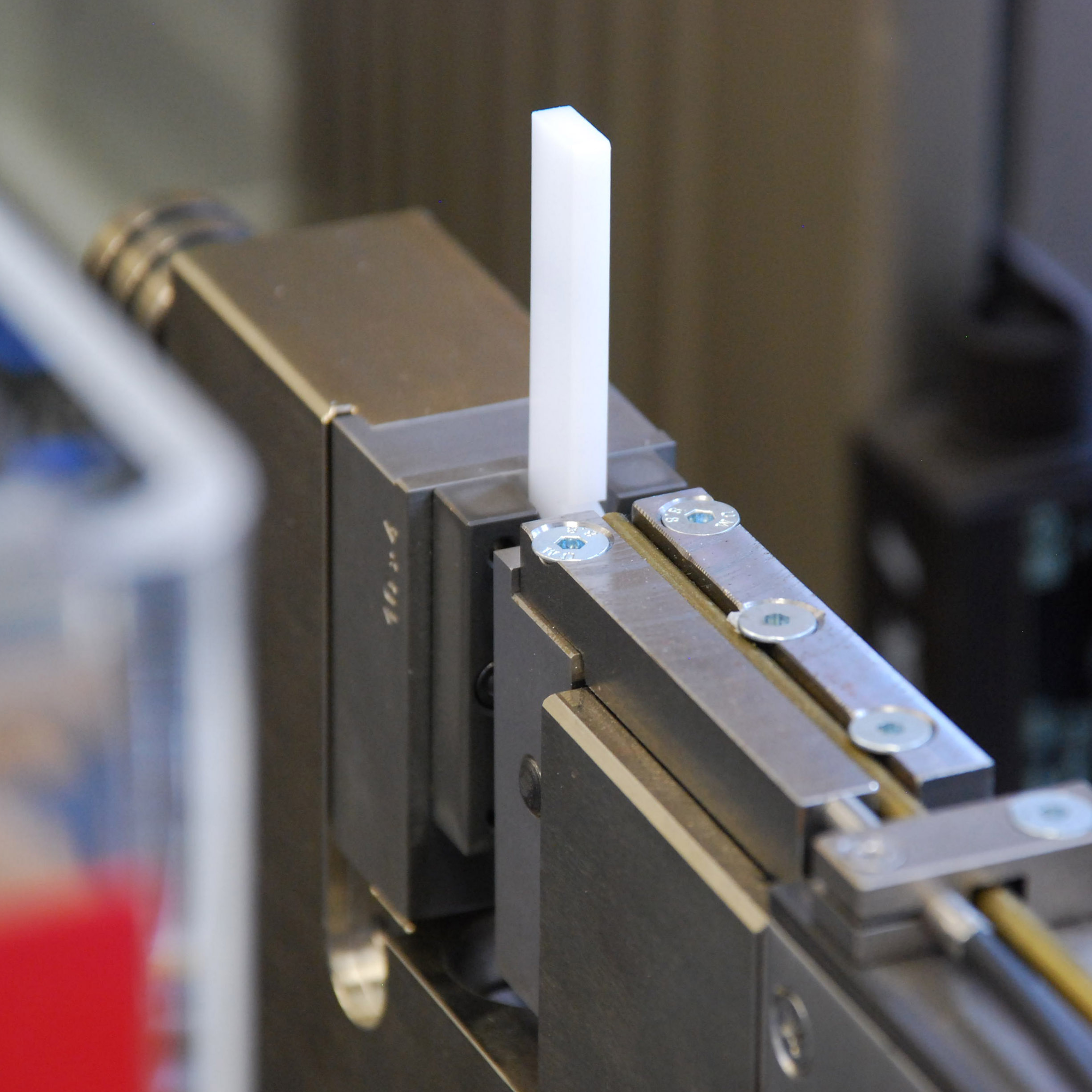

Erweiterung für Izod-Prüfungen

Standardmäßig ist das Roboter-Prüfsystem für Prüfungen an Charpy-Proben ausgestattet. Optional bietet ZwickRoell eine Erweiterung für Prüfungen an Izod-Proben an.
