Système d'essais robotisé 'roboTest R'
Pour essais de traction robotisés, essais de flexion et essais de compression et demandes d’essais complexes Téléchargement
Secteurs d'activité
- Plastiques
- Matériaux métalliques
- Composites
- Caoutchoucs
- Médical
Type d'essai
- Traction
- Flexion
- Compression
- Flexion-choc
Spectre d'échantillonnage
- Éprouvettes jusqu’à 30 kg
- Demandes d’essai complexes
Normes
- ISO 6892
- ISO 527-2
- ISO 178
- ASTM D638
Le système d'essai robotisé pour demandes d’essai complexes
Le système d'essai robotisé 'roboTest R' (polaire) est utilisé pour les essais de traction sur métaux (par exemple, selon ISO 6892) ou essais de traction et de flexion sur plastiques (par exemple, selon ISO 527-2, ISO 178 ou ASTM D638).
Le système d'essai robotisé peut également être utilisé lors des essais sur produits médicaux, pour tester notamment les auto-injecteurs ou stylos doseurs de manière traçable et sûre.
Des éprouvettes élastomère pourront également être testées automatiquement, lors d'essais de traction (par exemple selon la norme ISO 37) ou d'essais de propagation de la déchirure (selon la norme ISO 34-1).
Vidéos
Composants et accessoires

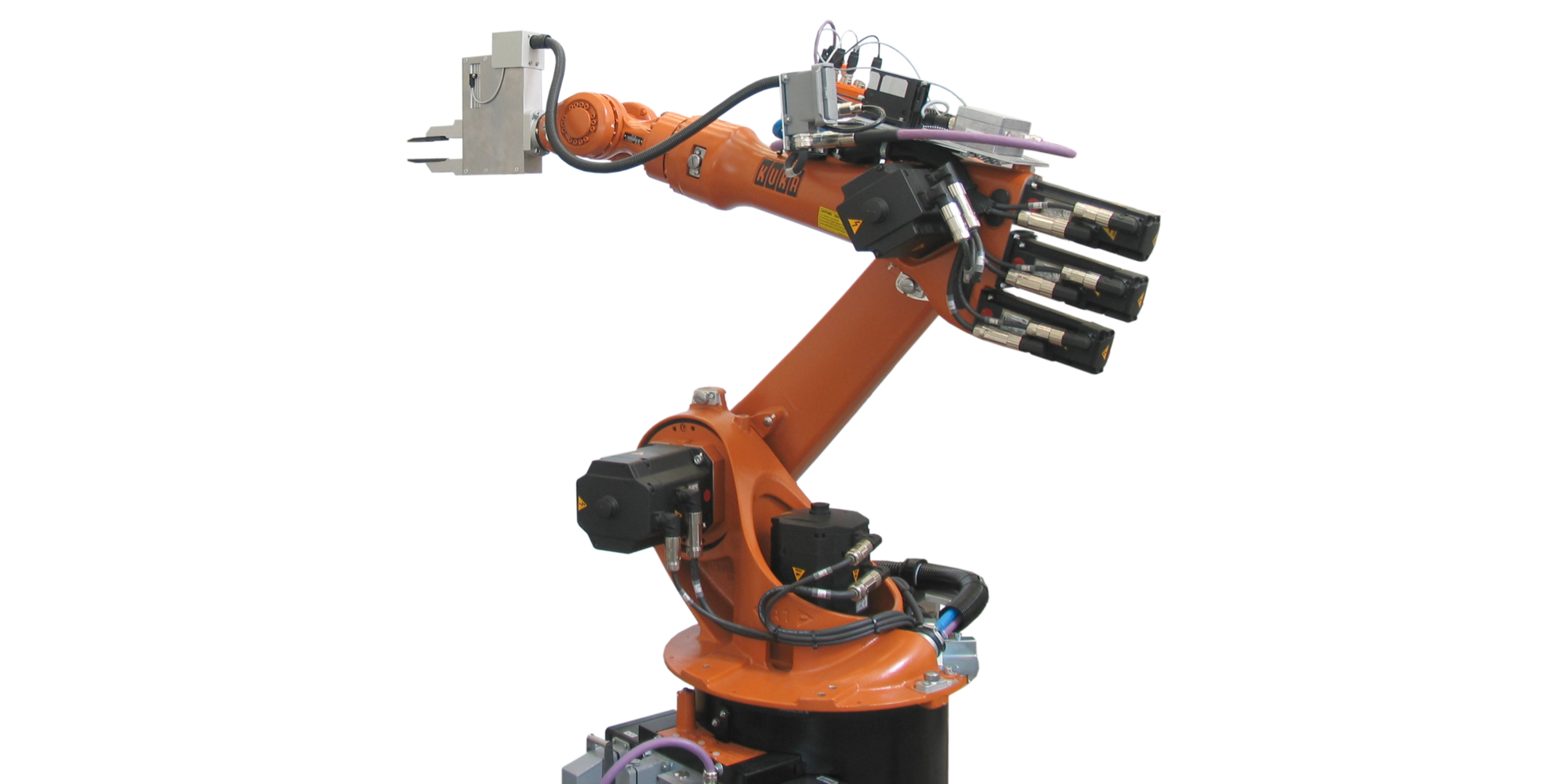

Système d’alimentation
Un robot industriel à six axes transporte en toute sécurité des éprouvettes jusqu'à 30 kg dans le système d'essais. Possibilité de basculer le bras de robot en 'position de parking' pour effectuer des essais en mode manuel.

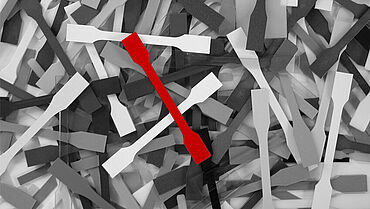

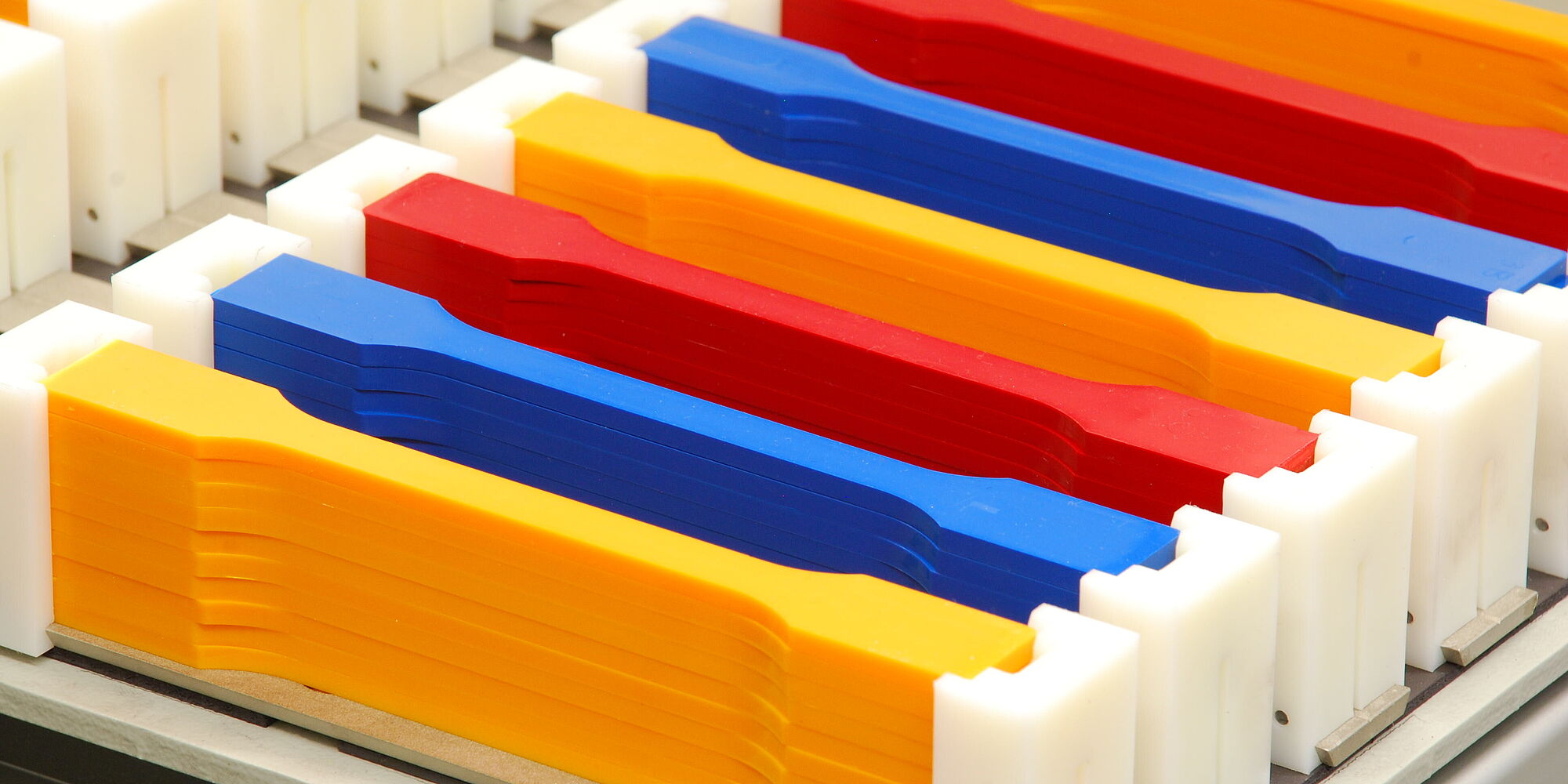

Magasin éprouvettes
Capacités d'accueil : jusqu'à 600 éprouvettes (selon les dimensions éprouvettes). L'opérateur remplit le magasin éprouvettes dans la zone de sécurité de l'installation. Le garnissage peut également s'effectuer pendant l'essai.

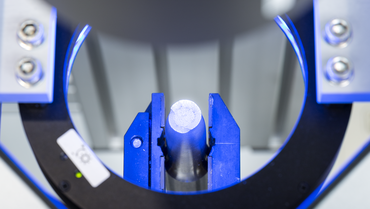

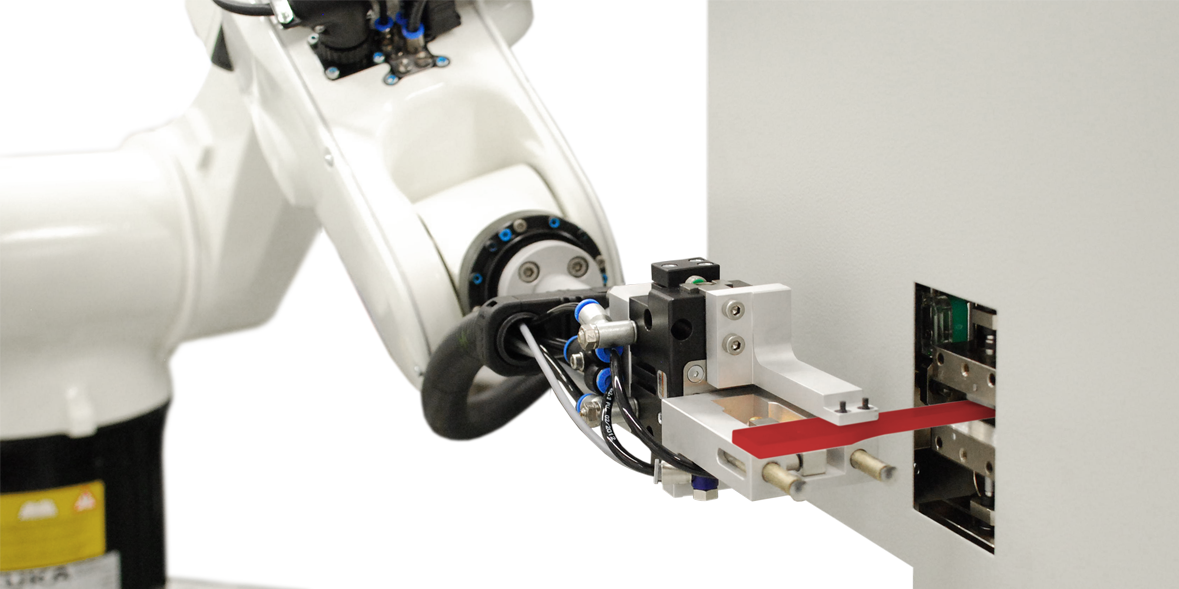

Mesure de section
La mesure automatique de la section pour la détermination de l'épaisseur et de la largeur éprouvette s'effectue en un ou trois points de l'éprouvette. Le mesureur de section est aligné grâce à un étalon vous assurant ainsi des résultats d’essais comparables.

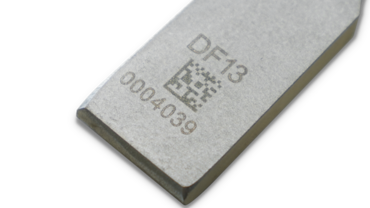

ID du lecteur
Un lecteur de code-barres optionnel ou lecteur de codes 2D permet une identification de l’éprouvette sans risque de confusion. Les données de l'éprouvette (numéro d'identification, largeur, épaisseur, ...) sont également entrées sur le PC.

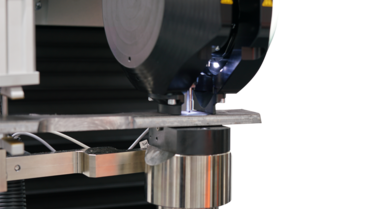

Mesure de la dureté
Un mesureur de dureté peut être intégré, à titre optionnel, dans le système d'essais robotisé.

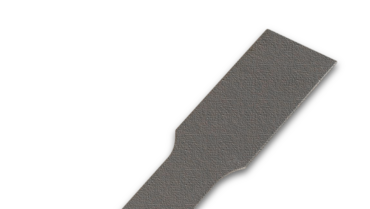

Mesure de la rugosité
Une détermination supplémentaire de la rugosité de surface est possible via un rugosimètre optionnel.

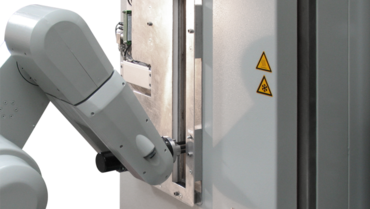

Enceinte thermique
Une enceinte thermique optionnelle pourra être intégrée à la machine d'essais afin de tempérer l’éprouvette conformément aux spécifications.
Mesure de l'épaisseur de couche
Une mesure automatique de l'épaisseur de course peut s'effectuer par exemple sur éprouvettes peintes ou galvanisées.
Mesure de la striction de rupture
Deux caméras enregistrent l'éprouvette pendant l'essai. Après la rupture, les deux moitiés d'éprouvette sont alignées par technologie logicielle et assemblées.
Balance
Une balance de précision permet la détermination précise du poids des éprouvettes.
Mesure de la longueur
La mesure de la longueur s'effectue à l'aide de barrières lumineuses.
Exemples d'applications
Plastique
Le système d’essais robotisé 'roboTest R' assure le transport fiable des éprouvettes plastique vers la machine d’essais..
Métaux
Le système d'essais robotisé 'roboTest R' garantit un transport sûr des éprouvettes métalliques vers les différents dispositifs d’essais (par exemple, le lecteur de code-barres, le mesureur de section et la machine d’essais).
Composants médicaux
Le roboTest R’ prélève un stylo à insuline du magasin et le transporte en toute sécurité vers la machine d’essais, où un essai de compression associé à un essai de torsion sera réalisé.
Élastomère
Des essais de traction, conformément à ISO 37 ou ISO 34-1, pourront par exemple être réalisés sur différentes formes d'éprouvettes (telles que les éprouvettes de traction, d'angle ou de croissant).
Plastique alvéolaire
Le système d'essais robotisé 'roboTest R' permet la réalisation d’essais de compression robotisés sur cubes de plastique alvéolaire.
