Système d'essais robotisé 'roboTest L'
Pour essais de traction et essais de flexion automatisés Téléchargement
Secteurs d'activité
- Plastiques
- Matériaux métalliques
- Composites
- Caoutchoucs
Type d'essai
- Traction
- Flexion
Spectre d'échantillonnage
- Éprouvettes jusqu’à 1 kg
Normes
- ISO 6892
- ASTM E8
- JIS Z2201
- ISO 527-2
- ASTM D790
- ISO 178
Le système d'essai idéalement adapté aux essais de traction ou flexion
Le système d'essai robotisé 'roboTest L' (linéaire) est utilisé pour les essais de traction sur métaux (par exemple, selon ISO 6892, ASTM E8, JIS Z2201) ou essais de traction et essais de flexion sur plastiques (par exemple, selon ISO 527-2 , ASTM D790 ou ISO 178).
Le système d'essais robotisé peut également être utilisé lors des essais sur produits médicaux, pour tester notamment les fermetures de sécurité des médicaments de manière traçable et sûre.
Des éprouvettes élastomère pourront également être testées automatiquement, lors d'essais de traction (par exemple, selon DIN 53504 S2 ou ISO 37) ou d'essais de propagation de la déchirure (selon ISO 34-1).
Composants et accessoires
Système d’alimentation

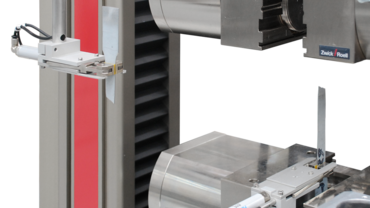

L'axe d'alimentation linéaire assure le transport automatique et en toute sécurité d’éprouvettes allant jusqu'à 1 kg. Lors des essais en mode manuel, l’alimentation en éprouvettes sera basculée sur le côté offrant ainsi le libre accès à la machine.
Magasin éprouvettes
Le magasin peut accueillir entre 160 et 600 éprouvettes (selon les dimensions éprouvettes). Il sera rempli lors de la préparation des éprouvettes ou sur l'installation, puis placé sur la table du magasin. Des éprouvettes peuvent être ajoutées en cours de déroulement.
Mesure de section
La mesure automatique de la section pour la détermination de l'épaisseur et de la largeur éprouvette s'effectue en un ou trois points de l'éprouvette. Le mesureur de section est aligné grâce à un étalon vous assurant ainsi des résultats d’essais comparables.
ID du lecteur

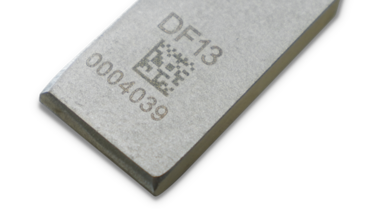

Un lecteur de code-barres optionnel ou lecteur de codes 2D permet une identification de l’éprouvette sans risque de confusion. Les données de l'éprouvette (numéro d'identification, largeur, épaisseur, ...) sont également entrées sur le PC.
Balance
Une balance de précision permet la détermination précise du poids des éprouvettes.
Affichage d'état
Un feu de signalisation, tricolore, informe l'opérateur sur l'état du système d'essais robotisé.
Exemples d'applications
Plastique
Le système d’essais robotisé 'roboTest L' prélève une éprouvette plastique du magasin et le transporte en toute sécurité vers la machine d’essais.
Métaux

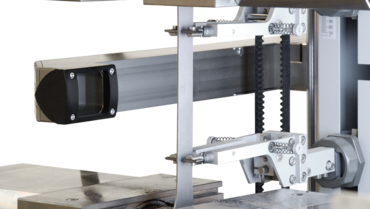

Le système d'essais robotisé 'roboTest L' garantit un transport sûr des éprouvettes métalliques vers le lecteur de code-barres, le mesureur de section et la machine d’essais.
Produits médicaux
Des récipients munis d’une fermeture de sécurité enfant sont automatiquement acheminés vers la machine d’essai et un test et un test Push&Turn est réalisé.
Élastomère
Des éprouvettes élastomère sont placées dans un magasin, puis prélevées par un grappin éprouvette. Grâce au stockage individuel dans le magasin, des essais sur éprouvettes collantes pourront également être réalisés.
Anneaux en caoutchouc
Des essais de traction sur anneaux standard pourront par exemple être réalisés selon DIN 53504, ASTM D412 ou ISO 37.
