Роботизированная система 'roboTest L':испытания на растяжение и изгиб

Отрасли

Пластмасса
Металлы
Композиты
Резина
Медицина

Вид испытания

Растяж.
Изгиб

Спектр образцов

Образцы весом до 1 кг

Стандарты

ISO 6892
ASTM E8
JIS Z2201
ISO 527-2
ASTM D790
ISO 178

Превосходная система для испытаний на растяжение или изгиб

Роботизированная система 'roboTest L' (Linear) предназначена для полностью автоматического проведения испытаний металлов на растяжение (например, по ISO 6892, ASTM E8, JIS Z2201) или пластмасс на растяжение и изгиб (например, по ISO 527-2 , ASTM D790 (IV) или ISO 178).

При испытаниях медицинских продуктов можно также использовать роботизированную систему, чтобы отслеживаемо и безопасно испытывать, например, предохранительные фиксаторы медикаментов.

Также можно проводить автоматизированные испытания образцов из эластомеров на растяжение (например, по DIN 53504 S2 или ISO 37) или на раздир (по ISO 34-1).

Роботизированная испытательная система roboTest L с датчиком laserXtens для оптического измерения продольной и поперечной деформации

Синий цвет для измерений будущего - наша система roboTest L с датчиком laserXtens

Бесконтактное измерение продольной и поперечной деформации - датчик laserXtens оказывает поддержку современной лаборатории

laserXtens применяется для оптического измерения продольной и поперечной деформации.
Измерение продольной деформации осуществляется с обеих сторон, т.к., например, при испытании холоднокатаной ленты материал с обеих сторон образца может проявлять неравномерное течение.
Для оптимального измерения применяется синий цвет, что обеспечивает точность и сходимость результатов.

Роботизированная система 'roboTest L' с новейшей приводной осью и ОС Windows 10 - рабочая лошадка для испытаний металлов на растяжение

Благодаря компактной конструкции, система 'roboTest L' занимает в лаборатории относительно мало места. Высокая интенсивность проведения испытаний позволяет быстро получать результаты.
Система автоматически проводить испытания на растяжение с усилием до 250 кН на образцах из холоднокатаной ленты толщиной от 0.5 мм до 10 мм.
Магазин рассчитан на 160 образцов (максимум).

Автоматизированные испытания пластмасс или металлов на растяжение

Роботизированная система ‘roboTest L’ с испытательной машиной на 250 кН для автоматизированных испытаний на растяжение

Преимущества и признаки

Описание

Систему можно устанавливать на испытательные машины номиналом от 5 до 250 кН.
Съемные вкладыши магазина можно заполнять на рабочем месте оператора. В качестве альтернативы образцы можно подкладывать в магазин в течение автоматического процесса.
Благодаря возможности отвода механизма подачи образцов, можно в любой момент проводить ручные испытания.
Для испытаний колец доступно отдельное исполнение системы 'roboTest L'.
'roboTest L' можно также использовать для подачи образцов к другим приборам (например, твердомеру, фрезе для нанесения надрезов).
Управление осуществляется с помощью промышленного контроллера с программным обеспечением autoEdition3.
Система укомплектовывается такими опциональными компонентами, как прибор для считывания штрих-кода, адаптер для связи с центральным компьютером, механизм сортировки "хорошо/плохо", грейфер для удаления отходов и индикатор статуса.

Преимущества и признаки

Благодаря отсутствию влияния человеческого фактора (температура и влажность рук, укладывание образцов криво или не по центру), обеспечивается высокая воспроизводимость результатов испытаний.
Квалифицированные лаборанты освобождаются от рутинной работы и могут заниматься более сложными задачами.
Машина может работать во время простоев (перерыв на обед, ночная смена), что что увеличивает эффективность эксплуатации и позволяет получать «более быстрые» результаты.
Испытательная система снижает затраты на обработку каждого образца и окупается обычно в течение одного-двух лет.
Система позволяет осуществлять надежное документирование и длительный статистический контроль.

Компоненты и аксессуары

Система подачи

Линейная ось подачи автоматически надежно перемещает образцы весом до 1 кг. Для ручных испытаний система подачи образцов отводится в сторону, вследствие чего пользователь получает свободный доступ к машине.

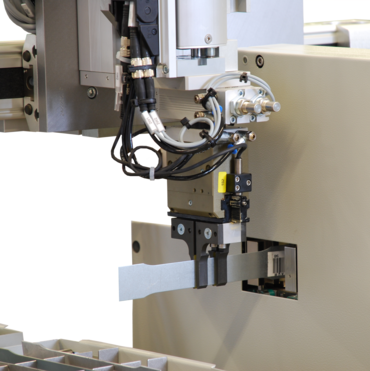

Роботизированная испытательная система извлекает образец из магазина

Магазин для образцов

В магазине можно разместить от 160 до 600 образцов - в зависимости от их размеров. Он заполняется в процессе подготовки образцов или на установке и затем располагается на столе для магазина. Во время процесса испытания образцы можно докладывать.

Робот устанавливает образец в прибор для измерения поперечного сечения

Измерение поперечного сечения

Автоматический расчет поперечного сечения для определения толщины и ширины образца проводится в одной или в трех точках на образце. Благодаря применению шаблона, проводится юстировка прибора для измерения поперечного сечения, что гарантирует получение сравнимых результатов испытаний.

ID-сканер

С помощью опционального сканера штрих-кода или 2D-кода можно надежно идентифицировать образец. В качестве альтернативы можно вводить данные образца (идентификационный номер, ширина, толщина и т.д.) на ПК.

Весы

Прецизионные весы позволят точно определять вес образца.

Фонарь для оптической статусной индикации роботизированной испытательной системы

Статусный индикатор

Сигнал светофора с 3 лампами информирует оператора о статусе роботизированной испытательной системы.

Есть вопросы относительно продукции?

Свяжитесь с нашими экспертами.
Мы с удовольствием Вас проконсультируем!

Связаться сейчас

Примеры применений

Пластмассы

Роботизированная система 'roboTest L' извлекает пластмассовый образец из магазина и надежно подает его в испытательную машину.

Металлы

Роботизированная система 'roboTest L' гарантирует надежную транспортировку металлического образца к сканеру штрих-кодов, прибору для измерения поперечного сечения и испытательной машине.

Роботизированную испытательную систему 'roboTest L' можно также использовать в области медицинской техники. Контейнеры с безопасными для детей замками подаются автоматически, и проводится испытание «Push&Turn».

Медицинские продукты

Контейнеры с безопасными для детей замками подаются в испытательную машину автоматически, и проводится испытание «Push&Turn».

Роботизированная испытательная система 'roboTest L' извлекает эластомеровый образец из магазина.

Эластомеры

Образцы из эластомеров укладываются в магазин и извлекаются оттуда грейфером. Даже клейкие образцы не доставляют проблем, благодаря извлечению из магазина по отдельности.

Роботизированная испытательная система 'roboTest L' извлекает кольцеобразный образец из магазина.

Резиновые кольца

Нормативные кольца можно испытывать на растяжение, например, по DIN 53504, ASTM D412 или ISO 37.
