Роботизированная система roboTest P: автоматизированные испытания на растяжение

Отрасли

Металлы

Вид испытания

Растяж.

Спектр образцов

Образцы до 10 кг
Комплексные испытательные задачи

Стандарты

ISO 6892
ASTM E8

Портал для испытаний металлов

Роботизированная система 'roboTest P' (Portal) предназначена для полностью автоматического проведения испытаний металлических образцов на растяжение (например, по ISO 6892).

Роботизированная система для испытаний толстой листовой стали до 50 мм

Роботизированная система 'roboTest P' с испытательной машиной на 2000 кН и испытательной машиной на 600 кН для испытаний толстых стальных листов на растяжение

Преимущества и признаки

Описание

Система подходит для испытательных машин номиналом от 5 кН до 2000 кН.
В одну систему можно интегрировать несколько испытательных машин.
Для проведения ручных испытаний грейфер для образцов можно отодвинуть в сторону. Это освобождает доступ оператору к испытательной машине.
Управление осуществляется с помощью промышленного контроллера с программным обеспечением autoEdition3.

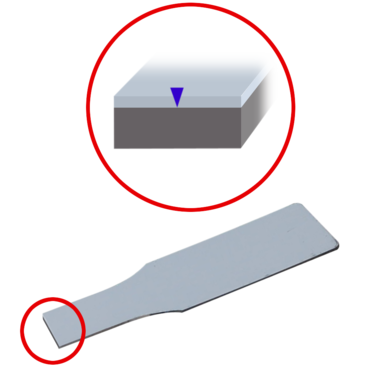

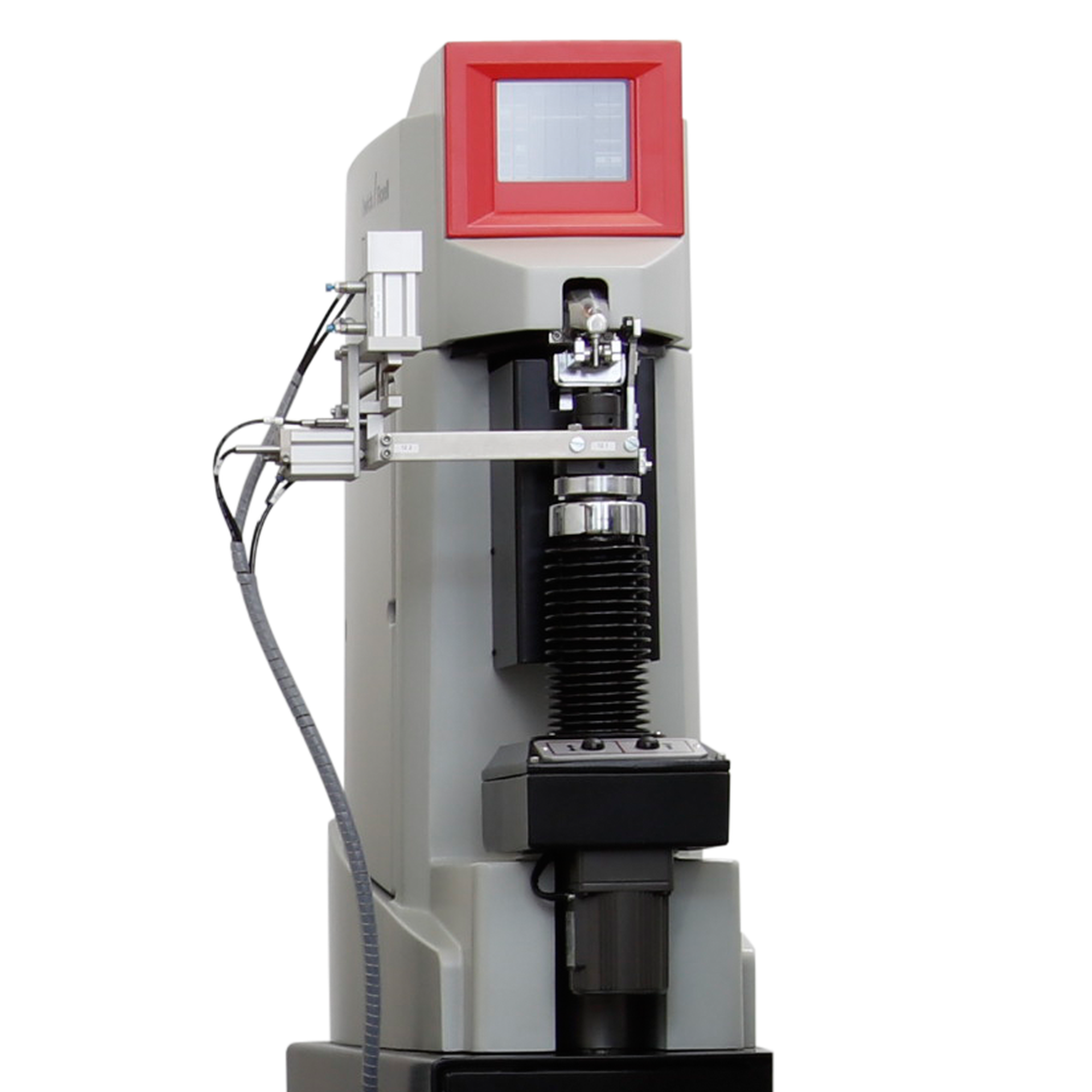

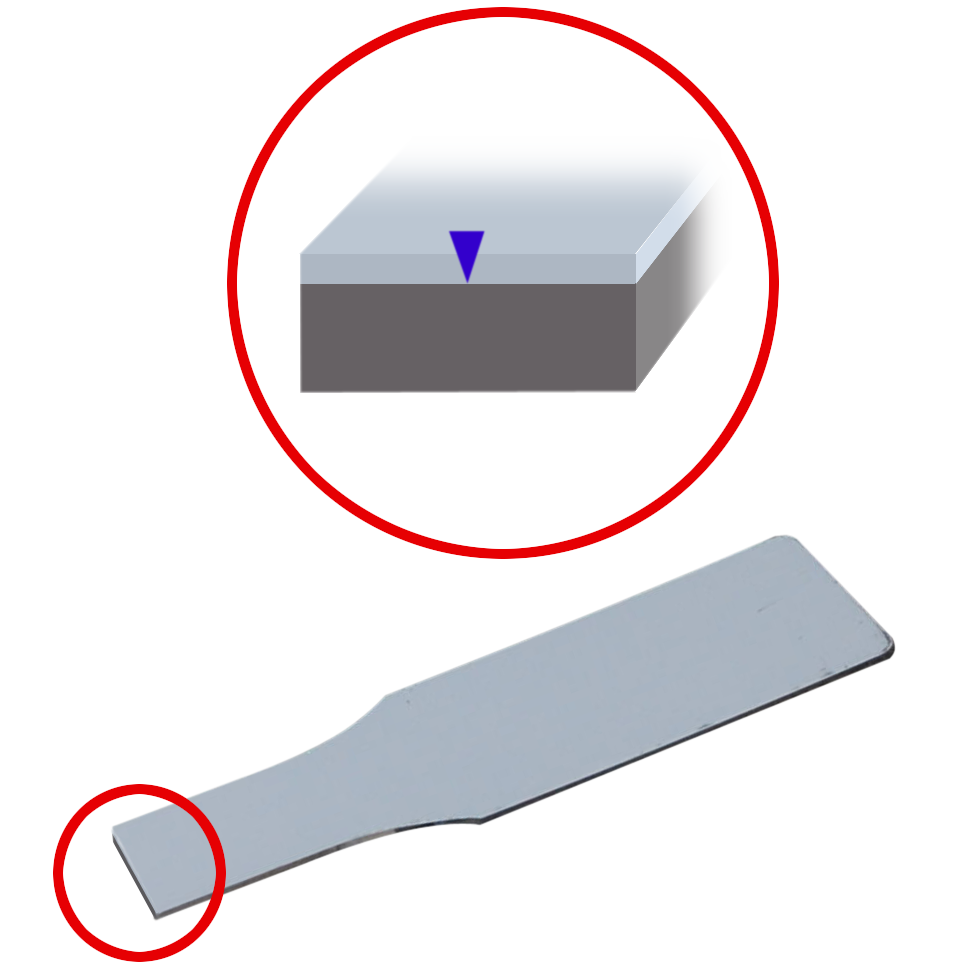

Система укомплектовывается такими опциональными компонентами, как прибор для считывания штрих-кода, прибор для измерения поперечного сечения, твердости, шероховатости, грейфер для удаления отходов, прибор для измерения толщины покрытия, весы и т.д.

Преимущества и признаки

Благодаря отсутствию влияния человеческого фактора (температура и влажность рук, укладывание образцов криво или не по центру), обеспечивается высокая воспроизводимость результатов испытаний.
Квалифицированные лаборанты освобождаются от рутинной работы и могут заниматься более сложными задачами.
Машина может работать во время простоев (перерыв на обед, ночная смена), что что увеличивает эффективность эксплуатации и позволяет получать «более быстрые» результаты.
Испытательная система снижает затраты на обработку каждого образца и окупается обычно в течение одного-двух лет.
Система позволяет осуществлять надежное документирование и длительный статистический контроль.

Компоненты и аксессуары

Роботизированная система roboTest P во время подачи металлического образца в испытательную машину

Подача

Ось подачи автоматически надежно перемещает образцы весом до 10 кг. Для ручного проведения испытаний грейфер для образцов можно отвести в сторону, что обеспечить оператору свободный доступ к испытательной машине.

Магазин стеллажного типа для плоских образцов на 2000 кН

Магазин для образцов

В магазине можно разместить до 400 образцов - в зависимости от их размеров. Пользователь заполняет магазин для образцов в безопасной зоне системы. Загрузка может проводиться даже в режиме испытания.

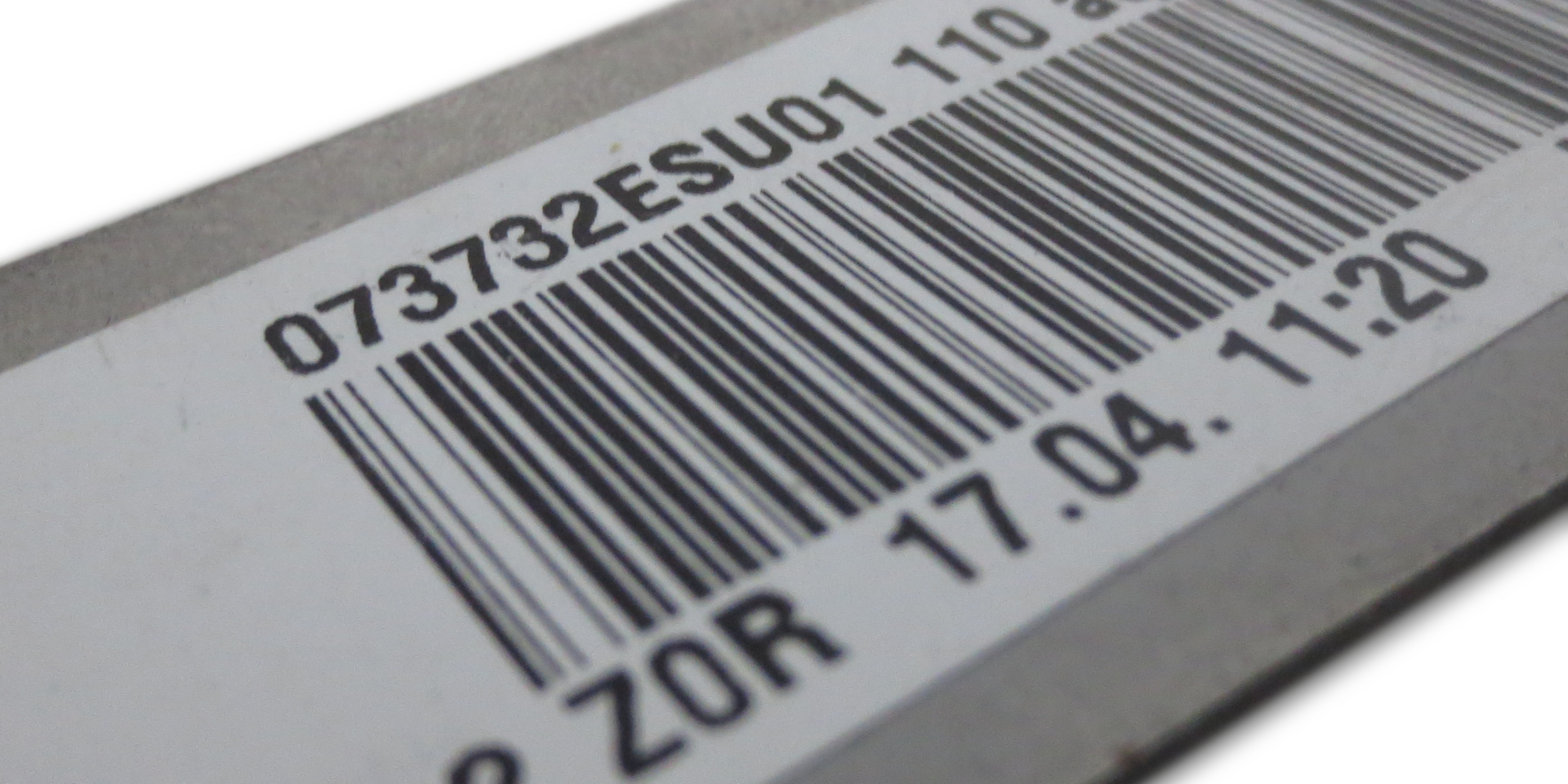

Штрих-код или 2D-код считывается во время автоматического процесса

ID-сканер

С помощью опционального сканера штрих-кода или 2D-кода можно надежно идентифицировать образец. В качестве альтернативы можно вводить данные образца (идентификационный номер, ширина, толщина и т.д.) на ПК.

Измерение поперечного сечения образца

Автоматический расчет поперечного сечения для определения толщины и ширины образца проводится в одной или в трех точках на образце. Благодаря применению шаблона, проводится юстировка прибора для измерения поперечного сечения, что гарантирует получение сравнимых результатов испытаний.
